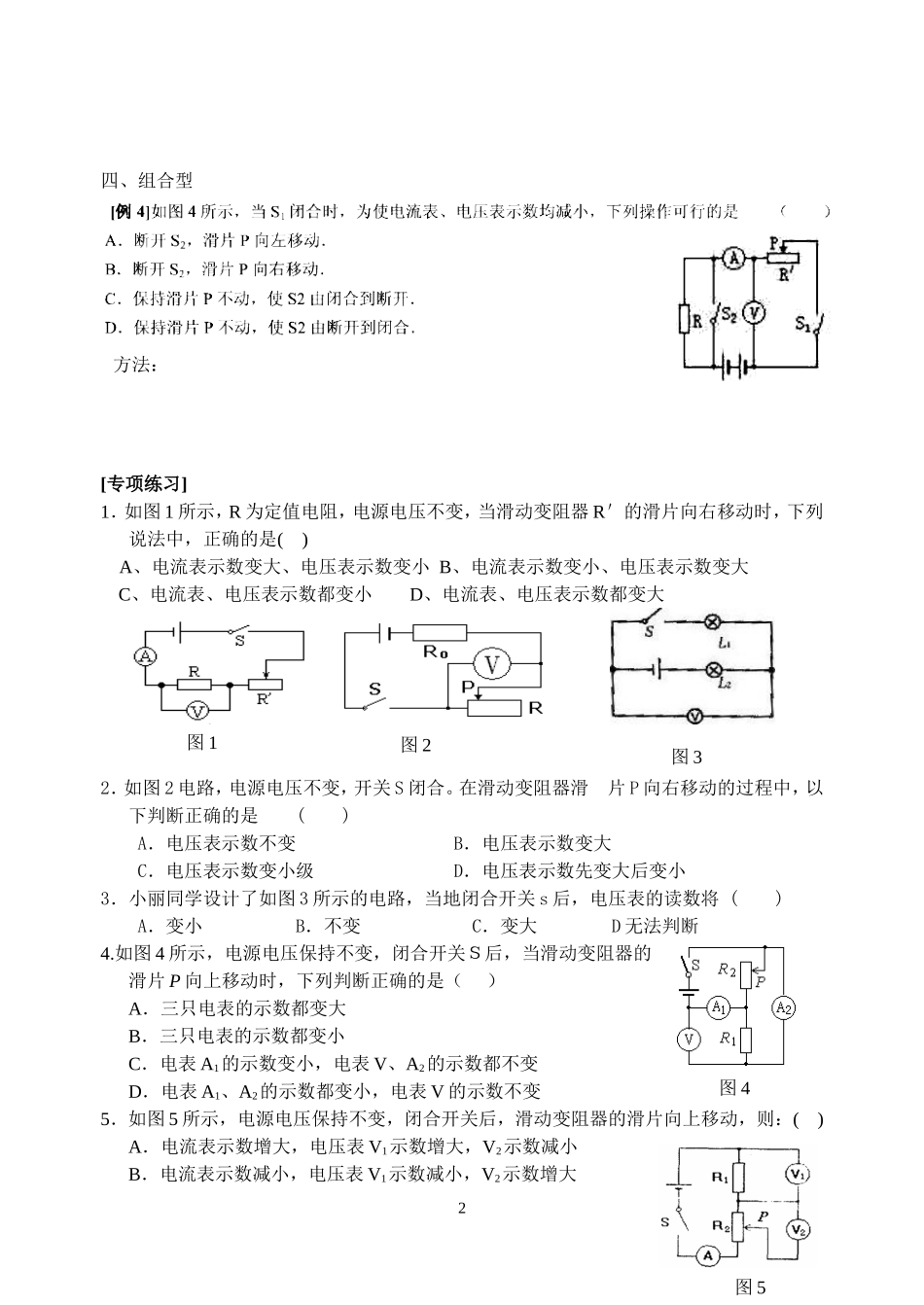

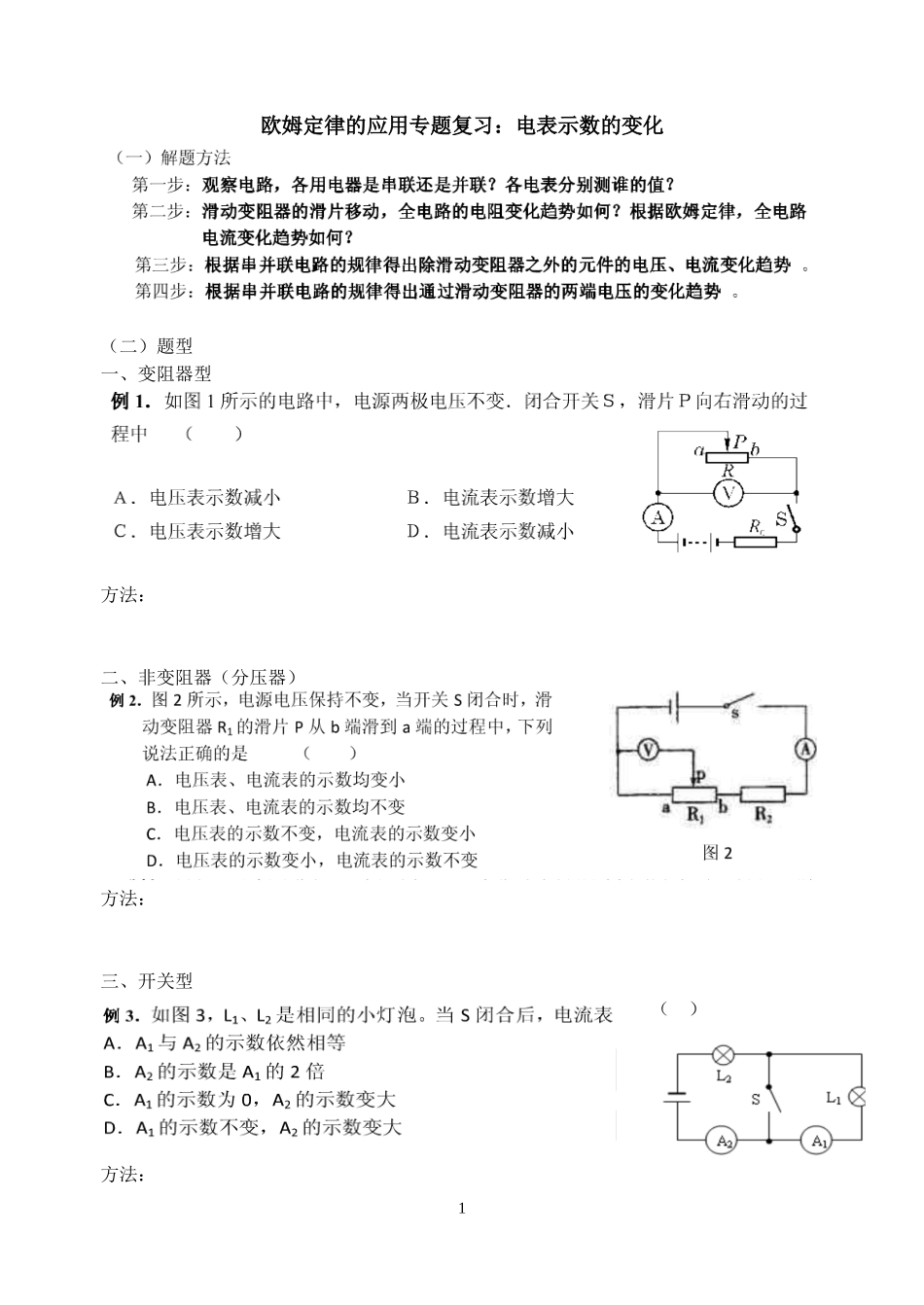

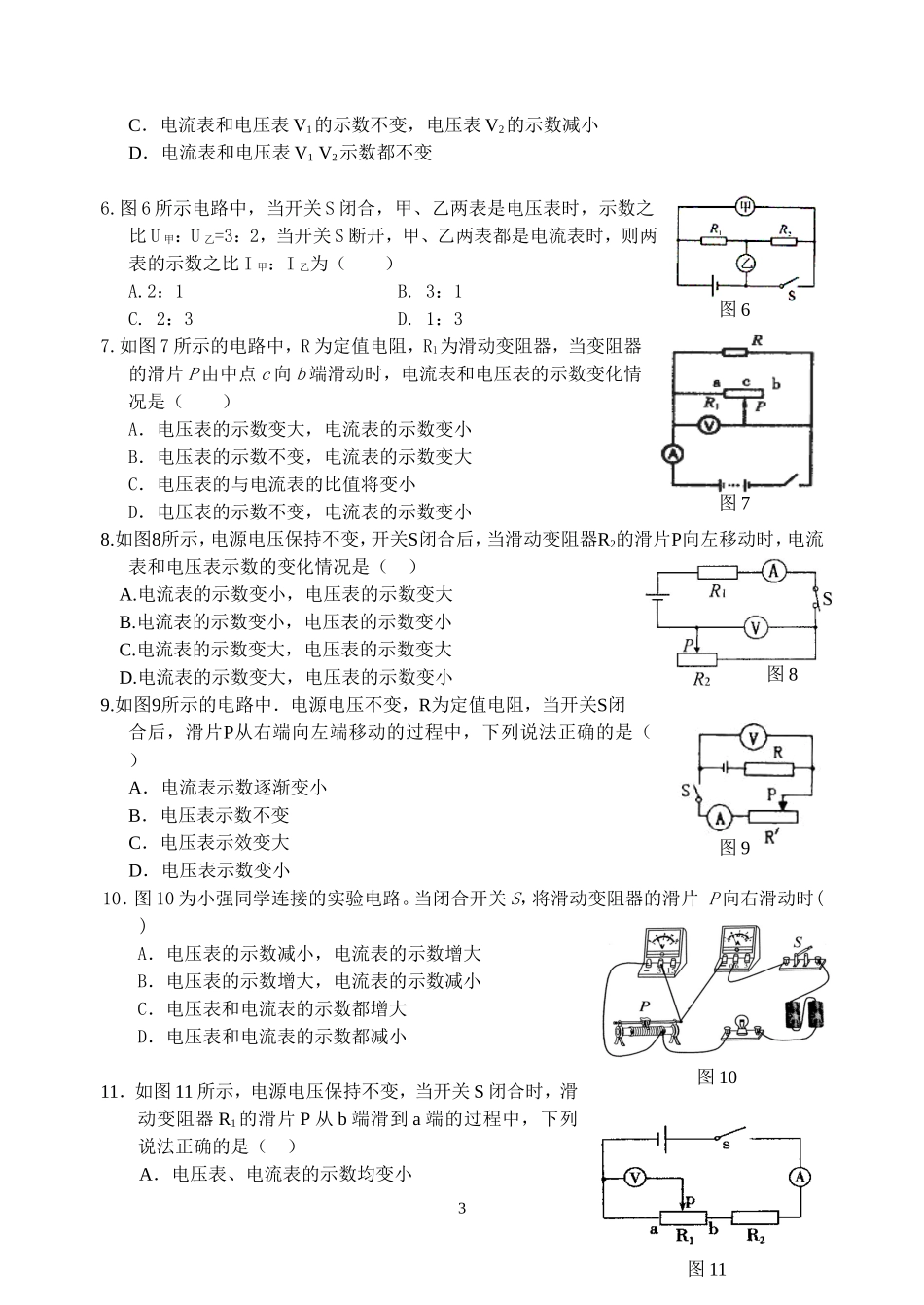

欧姆定律的应用专题复习：电表示数的变化（二）题型一、变阻器型方法：二、非变阻器（分压器）方法：三、开关型（）方法：1图1图2图3四、组合型[专项练习]1．如图1所示，R为定值电阻，电源电压不变，当滑动变阻器R＇的滑片向右移动时，下列说法中，正确的是()A、电流表示数变大、电压表示数变小B、电流表示数变小、电压表示数变大C、电流表、电压表示数都变小D、电流表、电压表示数都变大2．如图2电路，电源电压不变，开关S闭合。在滑动变阻器滑片P向右移动的过程中，以下判断正确的是()A．电压表示数不变B．电压表示数变大C．电压表示数变小级D．电压表示数先变大后变小3．小丽同学设计了如图3所示的电路，当地闭合开关s后，电压表的读数将()A．变小B．不变C．变大D无法判断4.如图4所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P向上移动时，下列判断正确的是（）A．三只电表的示数都变大B．三只电表的示数都变小C．电表A1的示数变小，电表V、A2的示数都不变D．电表A1、A2的示数都变小，电表V的示数不变5．如图5所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：()A．电流表示数增大，电压表V1示数增大，V2示数减小B．电流表示数减小，电压表V1示数减小，V2示数增大2方法：图4图5C．电流表和电压表V1的示数不变，电压表V2的示数减小D．电流表和电压表V1V2示数都不变6.图6所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（）A.2：1B.3：1C.2：3D.1：37.如图7所示的电路中，R为定值电阻，R1为滑动变阻器，当变阻器的滑片P由中点c向b端滑动时，电流表和电压表的示数变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数不变，电流表的示数变大C．电压表的与电流表的比值将变小D．电压表的示数不变，电流表的示数变小8.如图8所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向左移动时，电流表和电压表示数的变化情况是（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小9.如图9所示的电路中．电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是（）A．电流表示数逐渐变小B．电压表示数不变C．电压表示效变大D．电压表示数变小10．图10为小强同学连接的实验电路。当闭合开关S，将滑动变阻器的滑片P向右滑动时()A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大D．电压表和电流表的示数都减小11．如图11所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（）A．电压表、电流表的示数均变小3图10图6图7图11图8图9B．电压表、电流表的示数均不变C．电压表的示数不变，电流表的示数变小D．电压表的示数变小，电流表的示数不变12．如图12所示电路，电源电压不变，当开关闭合时，滑动变阻器的滑片向右移动，下列判断正确的是（）A．灯泡变亮B．电压表V的示数不变C．电流表A1的示数不变D．电流表A2的示数变小13．如图13所示电路，开关S闭合后，电流表的示数(变大/变小/不变)；若电流表示数变化了0．1A，则电阻R=Ω。(电源电压保持不变)14．如图14所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时，则电流表示数将__________；电压表示数将_________（增大/减小/不变）。15．如图15所示，当开关s闭合时，两个电流表的示数变化情况正确的是A．两个电流表示数都变大B．两个电流表示数都变小C．电流表A1示数不变，电流表A2示数变小D．电流表A1示数不变，电流表A1示数变大16.如图16所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（）A．灯池L的亮度不变B．电流表A1示数变大C．电流表A2示数变小D．电压表V示数不变17.如图17所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程...
