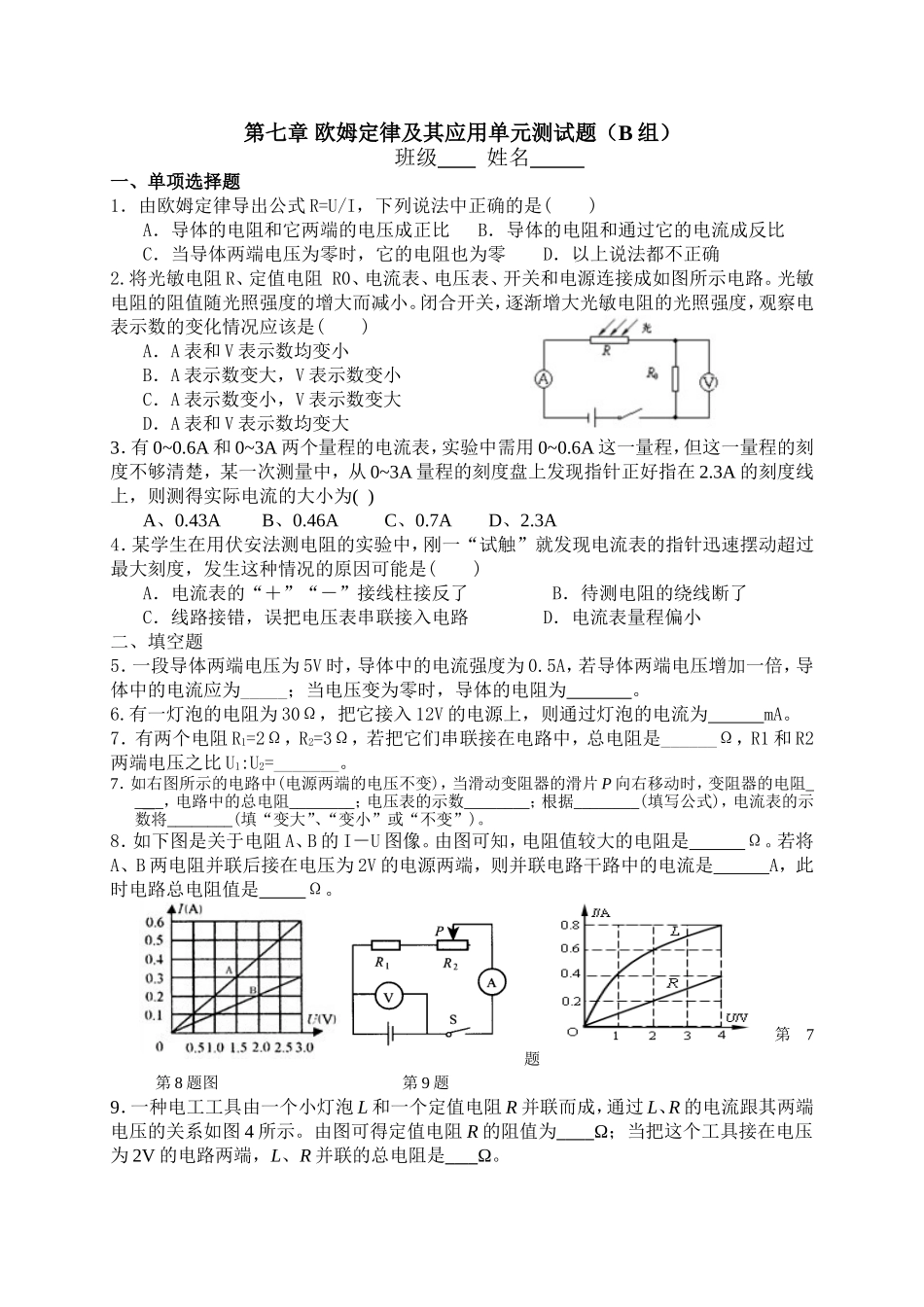

第七章欧姆定律及其应用单元测试题（B组）班级姓名一、单项选择题1．由欧姆定律导出公式R=U/I，下列说法中正确的是()A．导体的电阻和它两端的电压成正比B．导体的电阻和通过它的电流成反比C．当导体两端电压为零时，它的电阻也为零D．以上说法都不正确2.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是()A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大3．有0~0.6A和0~3A两个量程的电流表，实验中需用0~0.6A这一量程，但这一量程的刻度不够清楚，某一次测量中，从0~3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，则测得实际电流的大小为()A、0.43AB、0.46AC、0.7AD、2.3A4．某学生在用伏安法测电阻的实验中，刚一“试触”就发现电流表的指针迅速摆动超过最大刻度，发生这种情况的原因可能是()A．电流表的“＋”“－”接线柱接反了B．待测电阻的绕线断了C．线路接错，误把电压表串联接入电路D．电流表量程偏小二、填空题5．一段导体两端电压为5V时，导体中的电流强度为0.5A，若导体两端电压增加一倍，导体中的电流应为_____；当电压变为零时，导体的电阻为。6.有一灯泡的电阻为30Ω，把它接入12V的电源上，则通过灯泡的电流为mA。7．有两个电阻R1=2Ω，R2=3Ω，若把它们串联接在电路中，总电阻是______Ω，R1和R2两端电压之比U1:U2=_______。7．如右图所示的电路中(电源两端的电压不变)，当滑动变阻器的滑片P向右移动时，变阻器的电阻___，电路中的总电阻________；电压表的示数________；根据________(填写公式)，电流表的示数将________(填“变大”、“变小”或“不变”)。8．如下图是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是A，此时电路总电阻值是Ω。第7题第8题图第9题9．一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图4所示。由图可得定值电阻R的阻值为Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是Ω。10．7.人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是＿（填“导体”或“绝缘体”），人体电阻约＿Ω。11、图5所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将：【】A．变大B．变小C．不变D．无法确定12．电阻R1=4Ώ，R2=6Ώ，它们串联总电阻为＿＿＿＿Ώ，它们并联总电阻比R1＿＿＿＿＿(选填“大”、“小”)。三、实验题：（每空2分，共28）13．伏安法测未知电阻Rx(约10Ω)。(1)将图7－41中的实物用导线连接起来。(2)以电路图为准，在连接电路时，开关应处于状态，开关闭合前，图7－41中滑动变阻器的滑片P应置于________端。(填字母)滑动变阻器在实验中的作用有。(3)观察图7－41中的电池节数回答，电压表应选_____V的量程；电流表应选____A的量程。(4)当电压表的示数为2.4V时，电流表的示数为0.24A。请在图7－42的电流表上标出指针位置和选用的接线柱。此电阻是________Ω。图7－41图7－42（5）小周同学发现有一个小灯泡，于是用这个小灯泡替换待测电阻后，继续进行实验。电表测得示数如右图所示，可知小灯泡的阻值是Ω。四、计算题14、两盏电灯L1、L2并联接在220V电路中，已知它们的电阻R1和R2分别是440Ω和110Ω。求：通过这两盏电灯的电流及干路中的电流各是多少？(设灯的电阻不变)15．图1所示的一段电路中，R1=10Ω，R2=20Ω，电压表的示数为4V。求：（1）通过这段电路的电流。（2）这段电路两端的总电压。图1第七章欧姆定律及其应用单元测试题（A组）班级姓名一、填空题1．一节干电池的电压为___V，家庭电路的电压为___V，对人体安全的电压是_____V2、欧姆定律告诉我们，通过导体中的电流，与这段导体________成正比，与_________成反比，数学表达式是______...
