人教版-八年级物理(下)第七章_《欧姆定律》练习题((含答案)VIP免费

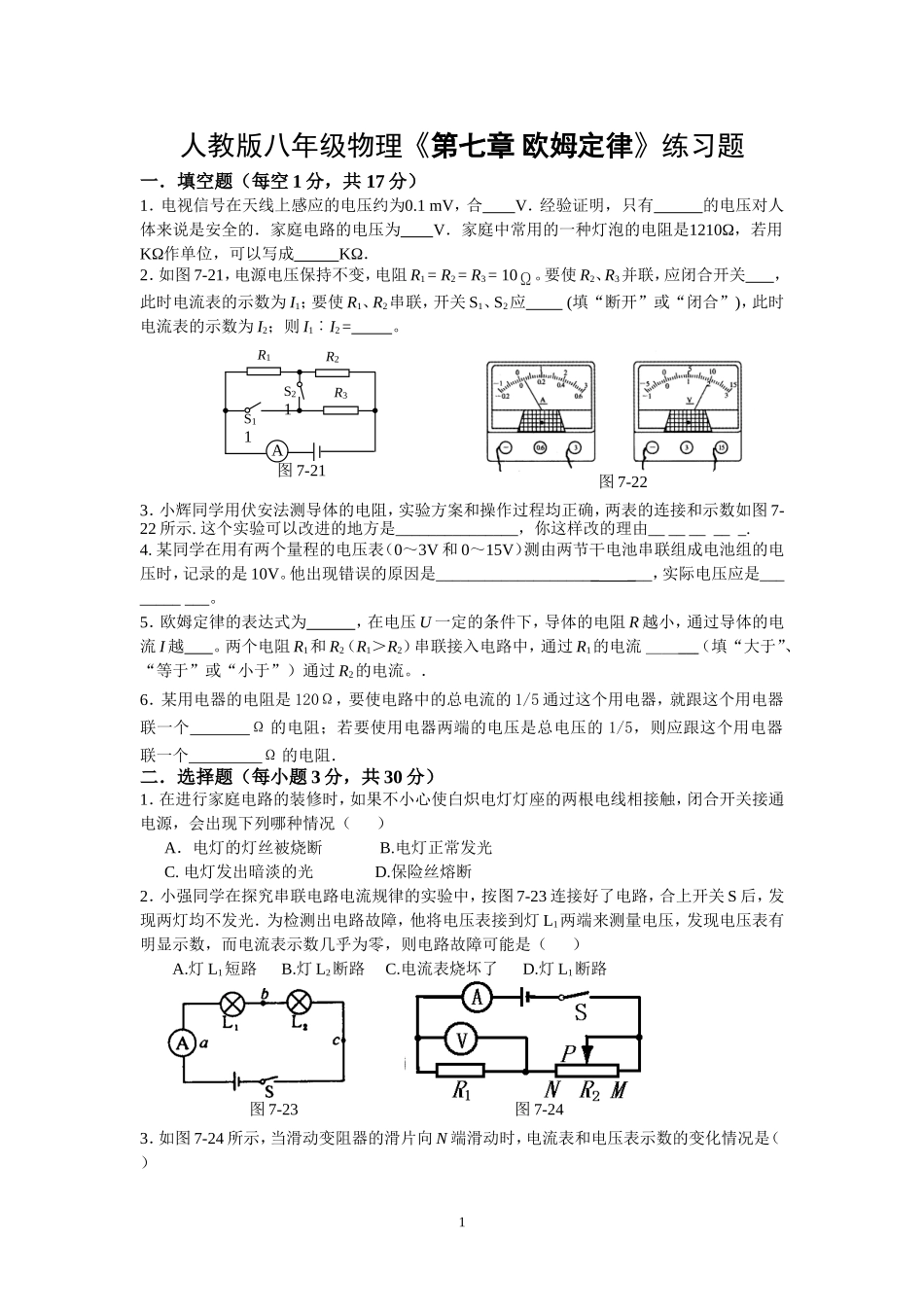

S21R3R1S11AR2图7-22图7-23图7-21人教版八年级物理《第七章欧姆定律》练习题一．填空题（每空1分，共17分）1．电视信号在天线上感应的电压约为0.1mV，合V．经验证明，只有的电压对人体来说是安全的．家庭电路的电压为V．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成KΩ．2．如图7-21，电源电压保持不变，电阻R1=R2=R3=10。要使R2、R3并联，应闭合开关，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应(填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2=。3．小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图7-22所示.这个实验可以改进的地方是_______________，你这样改的理由_________.4.某同学在用有两个量程的电压表（0～3V和0～15V）测由两节干电池串联组成电池组的电压时，记录的是10V。他出现错误的原因是_______________________，实际电压应是___________。5．欧姆定律的表达式为，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越。两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流＿＿（填“大于”、“等于”或“小于”）通过R2的电流。．6．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器联一个Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器联一个Ω的电阻．二．选择题（每小题3分，共30分）1．在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况（）A．电灯的灯丝被烧断B.电灯正常发光C.电灯发出暗淡的光D.保险丝熔断2．小强同学在探究串联电路电流规律的实验中，按图7-23连接好了电路，合上开关S后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A.灯L1短路B.灯L2断路C.电流表烧坏了D.灯L1断路3．如图7-24所示，当滑动变阻器的滑片向N端滑动时，电流表和电压表示数的变化情况是（）1图7-24A．两表示数都变大B．两表示数都变小C．电流示数变大，电压表示数变小D．电流示数变小，电压表示数变大4．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A．电阻变大，电流减小B．电阻变小，电流增大C．电阻和电流都增大D．电阻和电流都减小5．发生电火灾后，产生应该做的是（）A．用水灭火B.用灭火器灭火C．用砂子灭火D.切断电源并拔打119火警电话6．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是（）A.将两个4欧的电阻串联起来B.将两个10欧的电阻并联起来C.将两个4欧的电阻并联起来D.将两个10欧的电阻串联起来7．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（）A．电源没电了B．小灯泡处开路C．滑动变阻器处开路D．开关处开路8．在表演台上某人声称具有特异功能——“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点，其中不正确的是（）A．这是伪科学的撞骗行为B．此人也许真有不导电的特异功能C．此人与大地之间一定有良好的绝缘D．他去抓两根电线前，零线被助手切断了9．下列说法正确的是()A．家庭电路用的保险丝是由电阻率大、熔点高的合金制成B．用测电笔测电时，手不准接触笔上任何金属体C．只有低于220V的电压才是安全的·D．螺丝口灯座的螺旋套，只准接在零线上10．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图7-25所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是（）A．R串在Ⅱ区域，R并在Ⅲ区域B．R...
