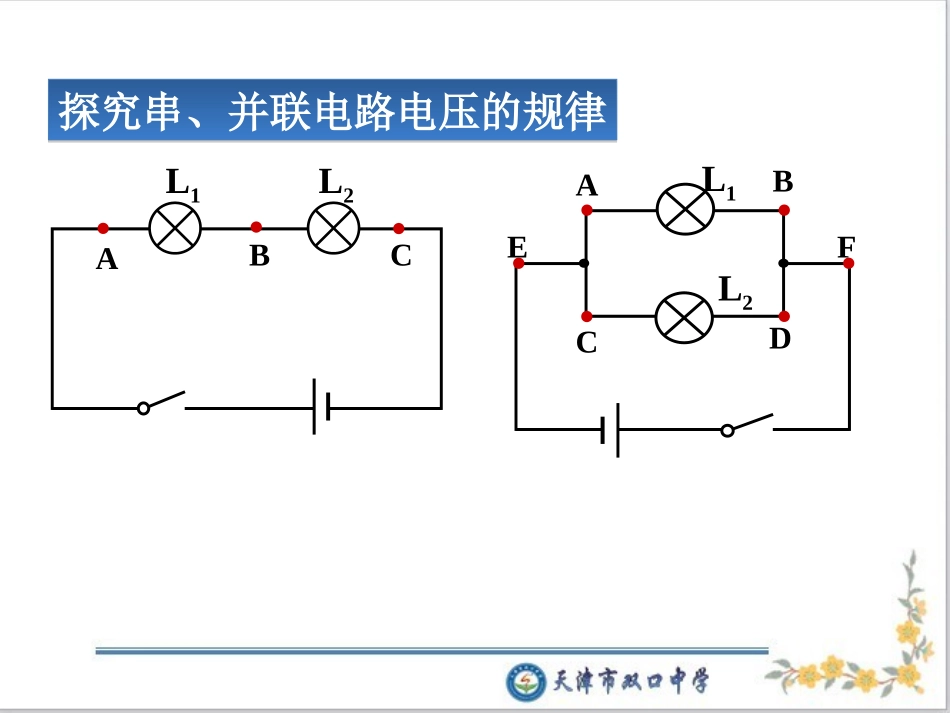

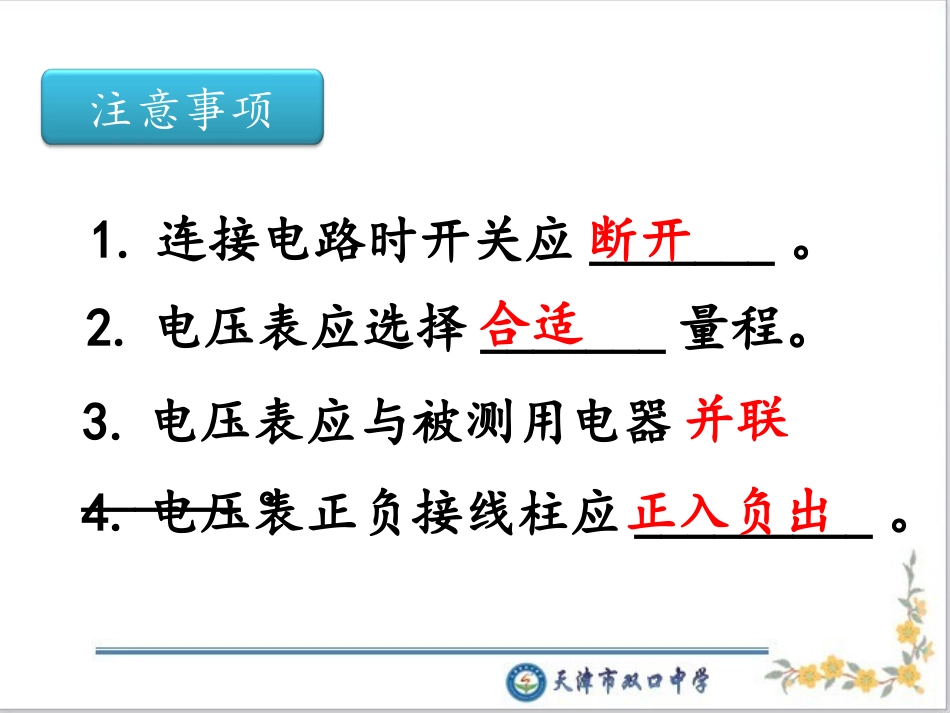

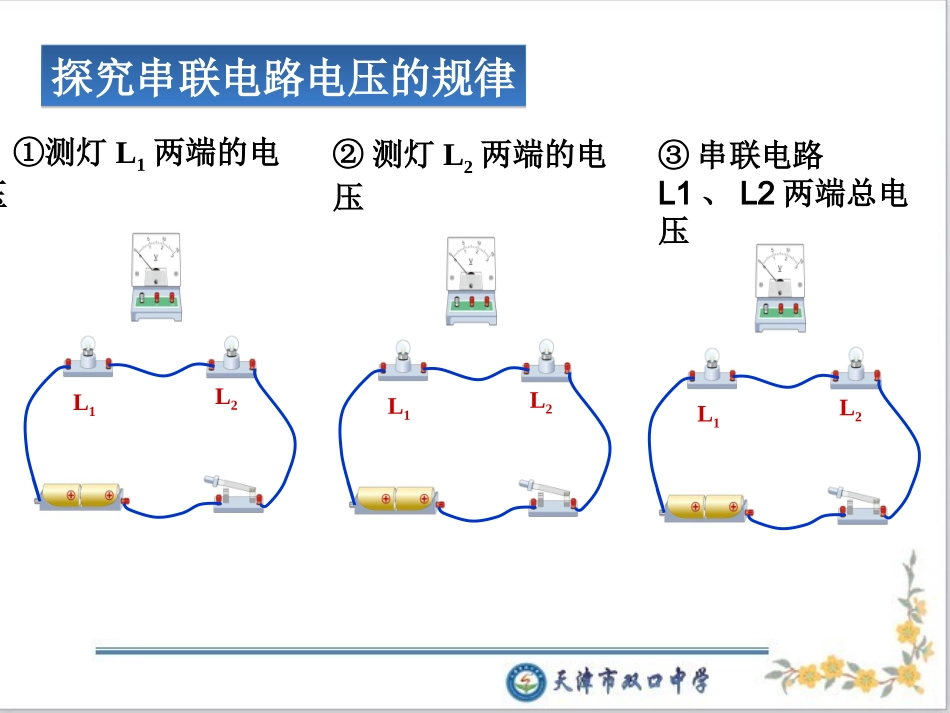

L2ABCL1探究串、并联电路电压的规律探究串、并联电路电压的规律L1L2AFEDCB1.连接电路时开关应_______。2.电压表应选择_______量程。3.电压表应与被测用电器______。4.电压表正负接线柱应_________。断开合适并联正入负出注意事项L1L2①测灯L1两端的电压②测灯L2两端的电压探究串联电路电压的规律探究串联电路电压的规律L1L2③串联电路L1、L2两端总电压L1L2总结串联电路的电压规律:串联电路的总电压等于各部分电路两端的电压之和U=U1+U2练习检测UU1U2L2L11、如图,已知电源电压是6V且保持不变,灯L1两端电压为2.5V,则L2两端电压是_______V.如果两只灯泡完全相同,则L1两端的电压是_______V.2、两盏日光灯两端的电压都为220V,它们一定是串联的吗?让星星任性的闪耀吧!并联电路两端的总电压与各支路两端的电压的关系?干路支路支路探究并联电路电压的规律L2SL1①测灯L1两端的电压②测灯L2两端的电压探究并联电路电压的规律探究并联电路电压的规律L2SL1③电源两端电压L2SL1串联电路总电压等于各部分电压之和。U=U1+U2结论探究串联电路电压的规律探究串联电路电压的规律L2L1UU1U2把几节电池串联起来组成电池组,用电压表分别测量每节电池两端的电压,然后测量这个电池组两端的电压。它们之间有什么关系?想想议议实验结果表明:电池组两端的电压等于每节电池电压之和。实验结果表明:电池组两端的电压等于每节电池电压之和。电池串联的电压规律:小结1.串联电路总电压等于各部分两端电压之和。U=U1+U22.并联电路总电压等于各支路两端电压。U=U1=U2•(1)如图所示,甲图是_____电路;乙图是_____电路.•(2)将电流表分别接在甲图中的a、b、c三处测得电流为Ia、Ib、Ic,则Ia______Ib______Ic;将电流表分别接在乙图中的A、B、C测得电流为IA、IB、IC,则IA______IB______IC.•(3)将电压表分别接在甲图中的ab、bc、ac三处测得电压为Uab、Ubc、Uac,则Uab______Ubc______Uac;将电压表分别接在乙图中L1、L2、电源两端,测得电压为U1、U2、U,则U1_____U2_____U.我会做!不信你用星星砸我!课堂练习课堂练习
