《食品包装塑料薄膜技术标准制定》VIP专享VIP免费

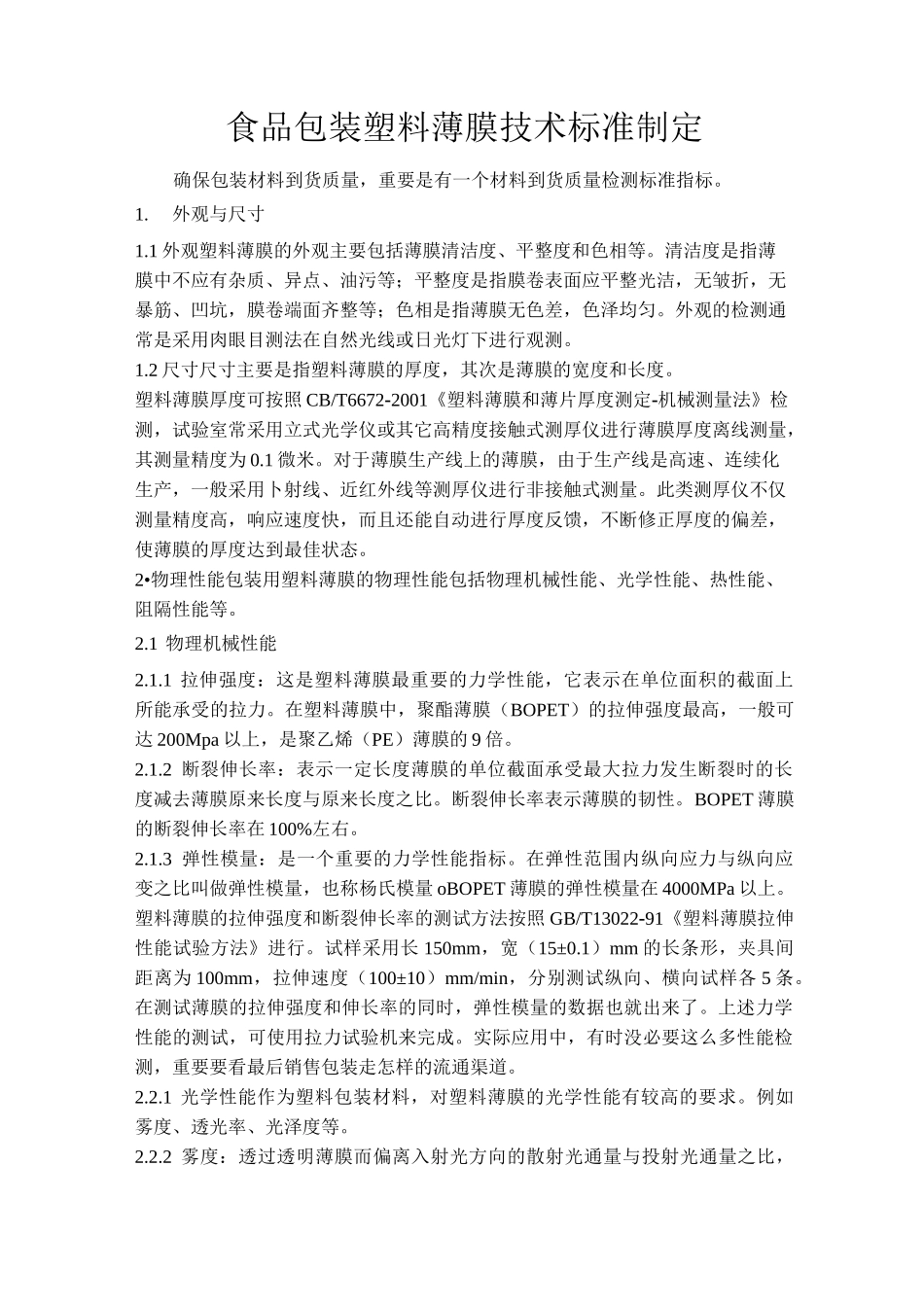

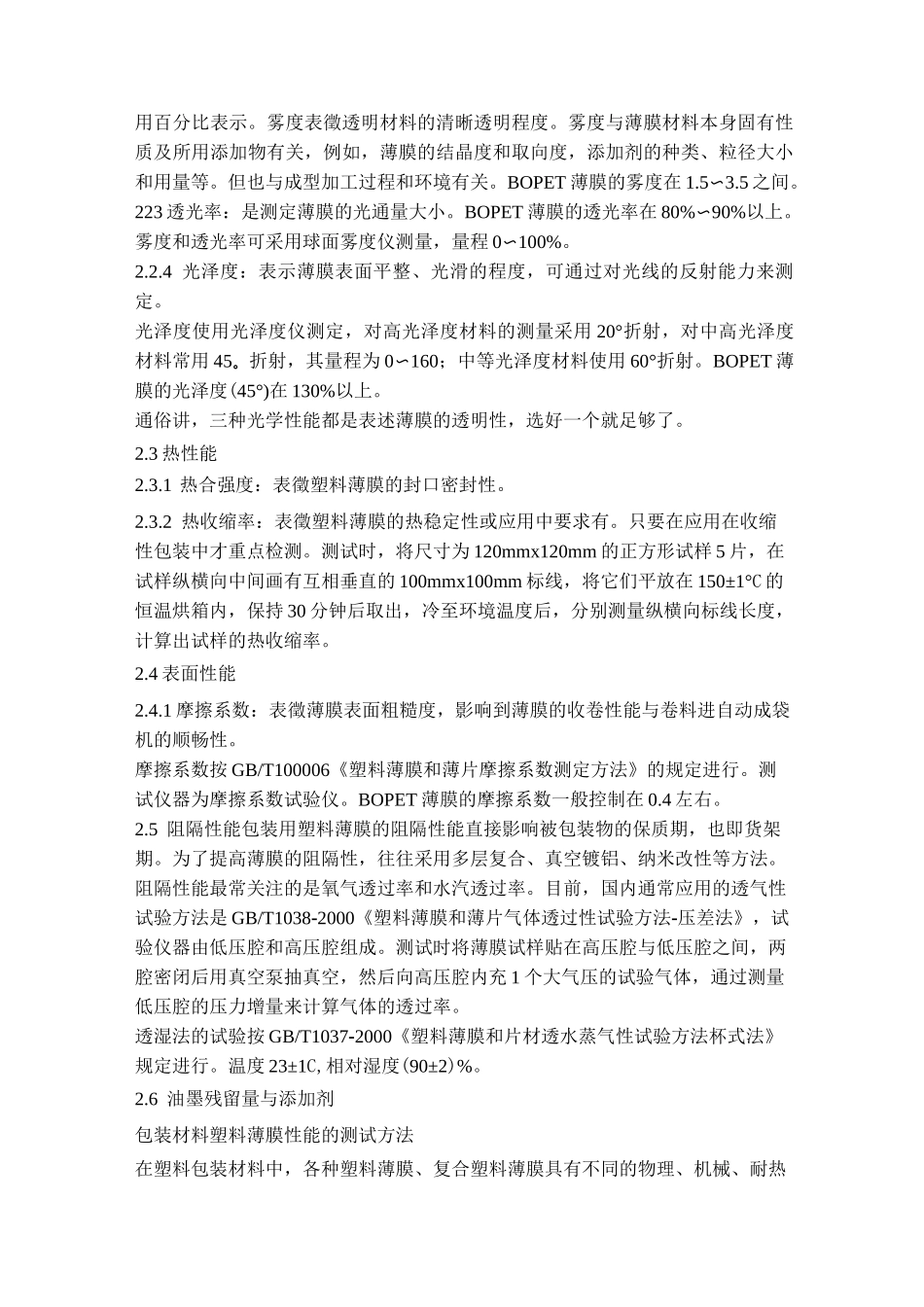

食品包装塑料薄膜技术标准制定确保包装材料到货质量，重要是有一个材料到货质量检测标准指标。1.外观与尺寸1.1外观塑料薄膜的外观主要包括薄膜清洁度、平整度和色相等。清洁度是指薄膜中不应有杂质、异点、油污等；平整度是指膜卷表面应平整光洁，无皱折，无暴筋、凹坑，膜卷端面齐整等；色相是指薄膜无色差，色泽均匀。外观的检测通常是采用肉眼目测法在自然光线或日光灯下进行观测。1.2尺寸尺寸主要是指塑料薄膜的厚度，其次是薄膜的宽度和长度。塑料薄膜厚度可按照CB/T6672-2001《塑料薄膜和薄片厚度测定-机械测量法》检测，试验室常采用立式光学仪或其它高精度接触式测厚仪进行薄膜厚度离线测量，其测量精度为0.1微米。对于薄膜生产线上的薄膜，由于生产线是高速、连续化生产，一般采用卜射线、近红外线等测厚仪进行非接触式测量。此类测厚仪不仅测量精度高，响应速度快，而且还能自动进行厚度反馈，不断修正厚度的偏差，使薄膜的厚度达到最佳状态。2•物理性能包装用塑料薄膜的物理性能包括物理机械性能、光学性能、热性能、阻隔性能等。2.1物理机械性能2.1.1拉伸强度：这是塑料薄膜最重要的力学性能，它表示在单位面积的截面上所能承受的拉力。在塑料薄膜中，聚酯薄膜（BOPET）的拉伸强度最高，一般可达200Mpa以上，是聚乙烯（PE）薄膜的9倍。2.1.2断裂伸长率：表示一定长度薄膜的单位截面承受最大拉力发生断裂时的长度减去薄膜原来长度与原来长度之比。断裂伸长率表示薄膜的韧性。BOPET薄膜的断裂伸长率在100%左右。2.1.3弹性模量：是一个重要的力学性能指标。在弹性范围内纵向应力与纵向应变之比叫做弹性模量，也称杨氏模量oBOPET薄膜的弹性模量在4000MPa以上。塑料薄膜的拉伸强度和断裂伸长率的测试方法按照GB/T13022-91《塑料薄膜拉伸性能试验方法》进行。试样采用长150mm，宽（15±0.1）mm的长条形，夹具间距离为100mm，拉伸速度（100±10）mm/min，分别测试纵向、横向试样各5条。在测试薄膜的拉伸强度和伸长率的同时，弹性模量的数据也就出来了。上述力学性能的测试，可使用拉力试验机来完成。实际应用中，有时没必要这么多性能检测，重要要看最后销售包装走怎样的流通渠道。2.2.1光学性能作为塑料包装材料，对塑料薄膜的光学性能有较高的要求。例如雾度、透光率、光泽度等。2.2.2雾度：透过透明薄膜而偏离入射光方向的散射光通量与投射光通量之比，用百分比表示。雾度表徵透明材料的清晰透明程度。雾度与薄膜材料本身固有性质及所用添加物有关，例如，薄膜的结晶度和取向度，添加剂的种类、粒径大小和用量等。但也与成型加工过程和环境有关。BOPET薄膜的雾度在1.5〜3.5之间。223透光率：是测定薄膜的光通量大小。BOPET薄膜的透光率在80%〜90%以上。雾度和透光率可采用球面雾度仪测量，量程0〜100%。2.2.4光泽度：表示薄膜表面平整、光滑的程度，可通过对光线的反射能力来测定。光泽度使用光泽度仪测定，对高光泽度材料的测量采用20°折射，对中高光泽度材料常用45。折射，其量程为0〜160；中等光泽度材料使用60°折射。BOPET薄膜的光泽度(45°)在130%以上。通俗讲，三种光学性能都是表述薄膜的透明性，选好一个就足够了。2.3热性能2.3.1热合强度：表徵塑料薄膜的封口密封性。2.3.2热收缩率：表徵塑料薄膜的热稳定性或应用中要求有。只要在应用在收缩性包装中才重点检测。测试时，将尺寸为120mmx120mm的正方形试样5片，在试样纵横向中间画有互相垂直的100mmx100mm标线，将它们平放在150±1°C的恒温烘箱内，保持30分钟后取出，冷至环境温度后，分别测量纵横向标线长度，计算出试样的热收缩率。2.4表面性能2.4.1摩擦系数：表徵薄膜表面粗糙度，影响到薄膜的收卷性能与卷料进自动成袋机的顺畅性。摩擦系数按GB/T100006《塑料薄膜和薄片摩擦系数测定方法》的规定进行。测试仪器为摩擦系数试验仪。BOPET薄膜的摩擦系数一般控制在0.4左右。2.5阻隔性能包装用塑料薄膜的阻隔性能直接影响被包装物的保质期，也即货架期。为了提高薄膜的阻隔性，往往采用多层复合、真空镀铝、纳米改性等方法。阻隔性能最常关注的是氧气透过率和水汽透过率。目前，国内通常应用的透气性试验方法...
