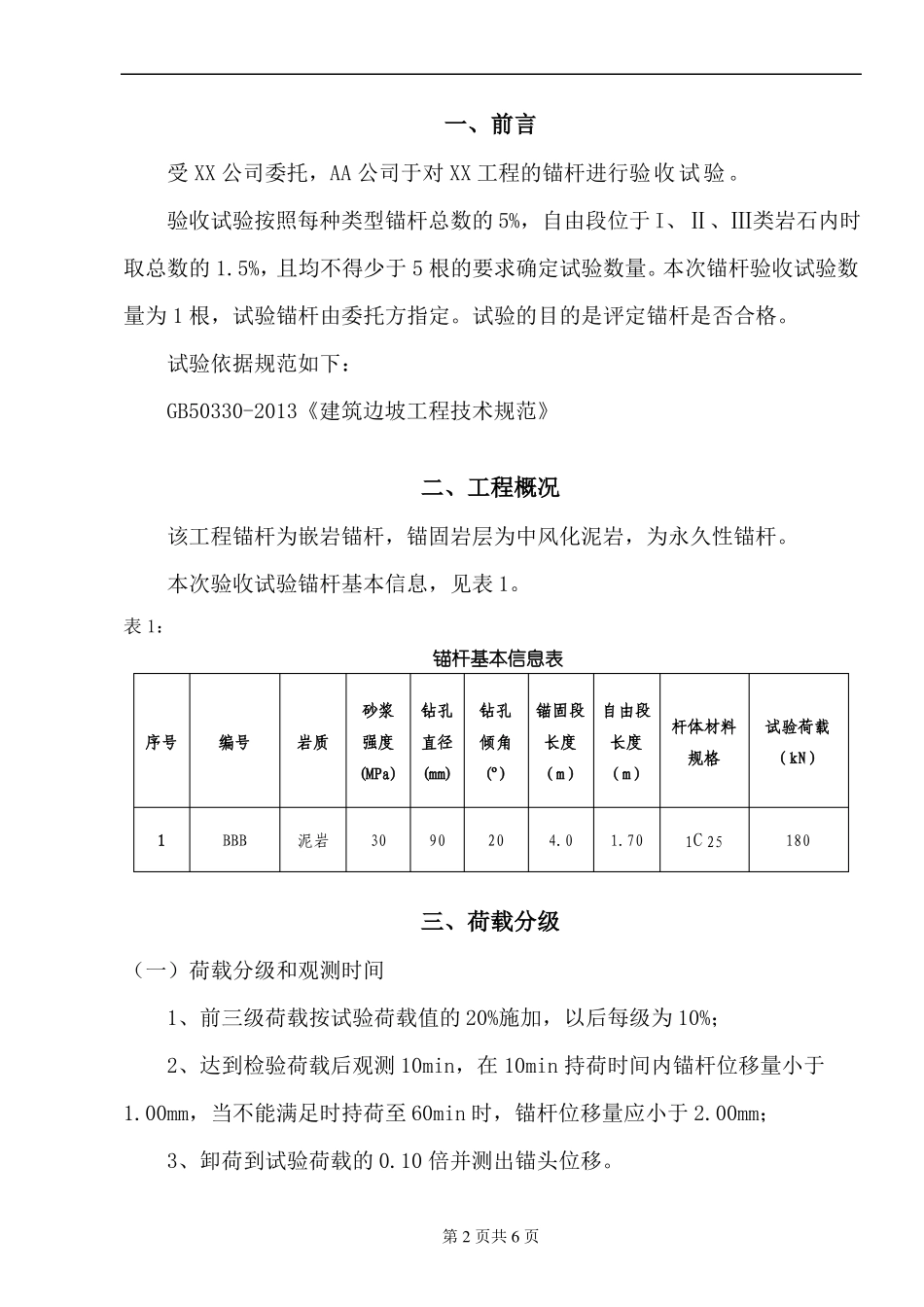

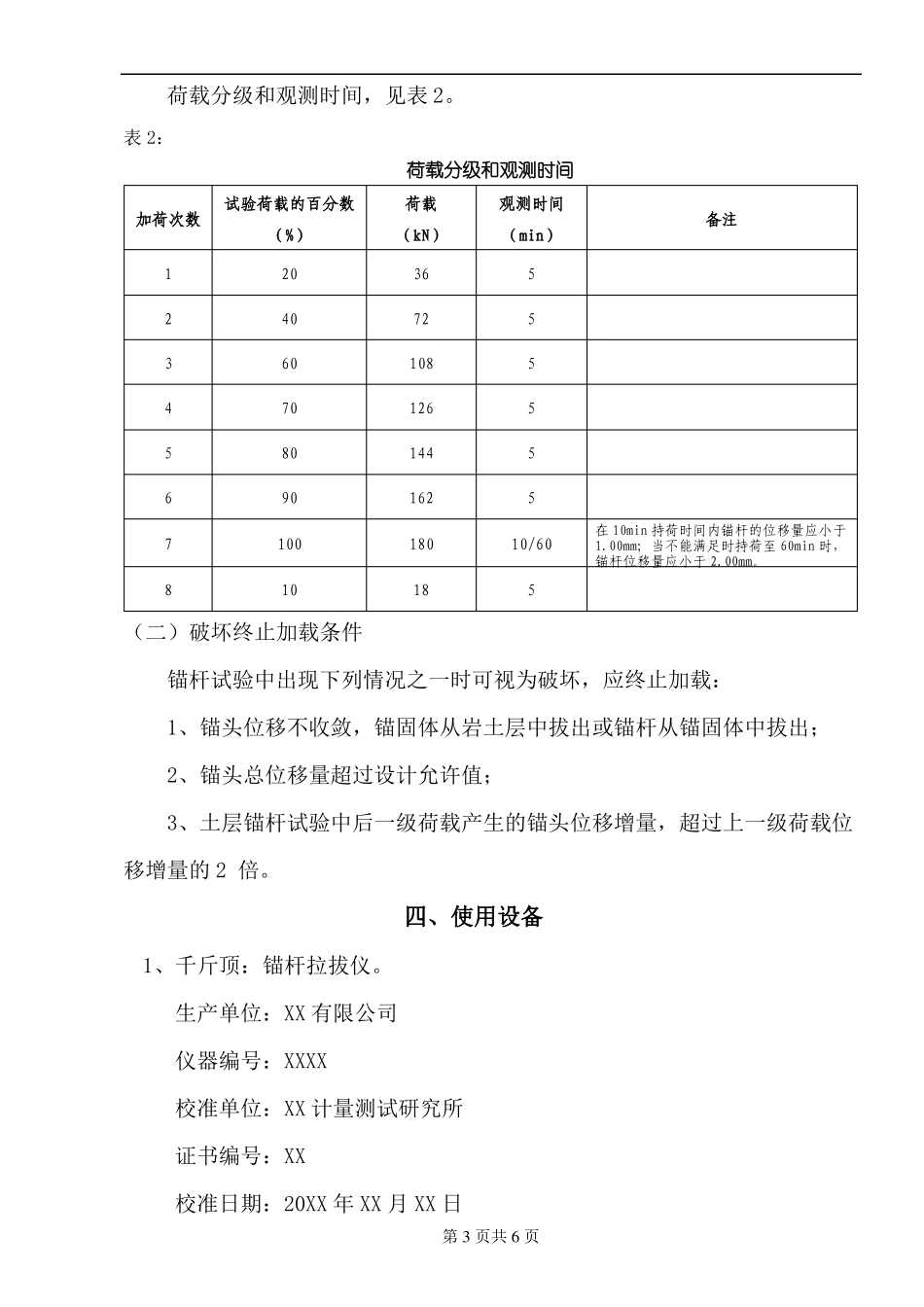

锚杆验收试验报告目录一、前言二、工程概况三、荷载分级四、使用设备五、资料整理六、试验结果附图1:XX工程锚杆荷载-位移(Q-s)曲线图；第1页共6页一、前言受XX公司委托，AA公司于对XX工程的锚杆进行验收试验。验收试验按照每种类型锚杆总数的5%，自由段位于I、Ⅱ、Ⅲ类岩石内时取总数的1.5%，且均不得少于5根的要求确定试验数量。本次锚杆验收试验数量为1根，试验锚杆由委托方指定。试验的目的是评定锚杆是否合格。试验依据规范如下：GB50330-2013《建筑边坡工程技术规范》二、工程概况该工程锚杆为嵌岩锚杆，锚固岩层为中风化泥岩，为永久性锚杆。本次验收试验锚杆基本信息，见表1。表1：锚杆基本信息表砂浆序号编号岩质强度钻孔直径钻孔倾角(º)锚固段长度（m）自由段长度（m）杆体材料规格试验荷载（kN）(MPa)(mm)1BBB泥岩3090204.01.701C25180三、荷载分级（一）荷载分级和观测时间1、前三级荷载按试验荷载值的20%施加，以后每级为10%；2、达到检验荷载后观测10min，在10min持荷时间内锚杆位移量小于1.00mm，当不能满足时持荷至60min时，锚杆位移量应小于2.00mm；3、卸荷到试验荷载的0.10倍并测出锚头位移。第2页共6页荷载分级和观测时间，见表2。表2：荷载分级和观测时间加荷次数12345678试验荷载的百分数（%）20406070809010010荷载（kN）367210812614416218018观测时间（min）55555510/605备注在10min持荷时间内锚杆的位移量应小于1.00mm；当不能满足时持荷至60min时，锚杆位移量应小于2.00mm。（二）破坏终止加载条件锚杆试验中出现下列情况之一时可视为破坏，应终止加载：1、锚头位移不收敛，锚固体从岩土层中拔出或锚杆从锚固体中拔出；2、锚头总位移量超过设计允许值；3、土层锚杆试验中后一级荷载产生的锚头位移增量，超过上一级荷载位移增量的2倍。四、使用设备1、千斤顶：锚杆拉拔仪。生产单位：XX有限公司仪器编号：XXXX校准单位：XX计量测试研究所证书编号：XX校准日期：20XX年XX月XX日第3页共6页2、压力表：0.4级精密压力表，量程为0-60MPa。生产单位：XX仪器编号：XX检定单位：XX研究院证书编号：XX检定日期：20XX年XX月XX日3、百分表：生产单位：XX仪器编号：XX检定单位：XX研究院证书编号：XX检定日期：20XX年XX月XX日4、磁性表座：用于安装百分表。锚杆试验抗拔力通过压力表量测，锚杆上拔位移通过百分表量测。五、资料整理（一）锚杆抗拔荷载按下式计算：P表=0.1Q+0.2式中Q：锚杆荷载，kN；P表：油压表读数，MPa；0.1、0.2：千斤顶校准系数。（二）锚杆位移按下式计算：s=si+1-si式中s：锚杆上拔位移值，mm；第4页共6页si+1：第i+1级荷载下锚杆上拔位移值，mm；si：第i级荷载下锚杆上拔位移值，mm。（三）锚杆理论弹性伸长按下式计算：δ=F×L/(Es×A)式中F：锚杆荷载，N；L：锚杆自由段或自由段长度与1/2锚固段之和的长度，m；Es：弹性模量,N/m²；A：锚杆总截面积，m²；δ：理论弹性伸长，m。注：弹性模量Es,钢铰线Es=1.95×1011N/m²、Ⅱ级钢Es=2×1011N/m²。（四）曲线绘制：根据试验资料绘制锚杆荷载-位移(Q-s)曲线图，见附图1:XX工程锚杆荷载-位移(Q-s)曲线图。六、试验结果本次验收试验加载到试验荷载180kN。在试验时每级荷载及上拔位移值均能保持稳定，锚杆未出现破坏特征；弹性位移量超过试验荷载下杆体自由段理论弹性伸长值的80%，且小于杆体自由段长度与1/2锚固段之和的理论伸长值。锚杆验收试验结果，见表3：表3：锚杆验收试验结果表试验荷载下杆体自序号编号试验荷载（kN）上拔位移（mm）残余位移（mm）弹性位移（mm）由段理论弹性伸长值的80%（mm）杆体自由段长度与1/2锚固段之和的理论伸长值（mm）1BBB1803.250.712.542.496.79XX工程验收试验锚杆（编号：BBB）为合格锚杆。第5页共6页附图1:XX工程锚杆荷载-位移(Q-s)曲线图认考-09Q(kN)s(mm)00.00360.63721.301081.931262.281442.581622.901803.25180.710040锚杆Q-s关系曲线80120160200Q(kN)123s(mm)4第6页共6页
