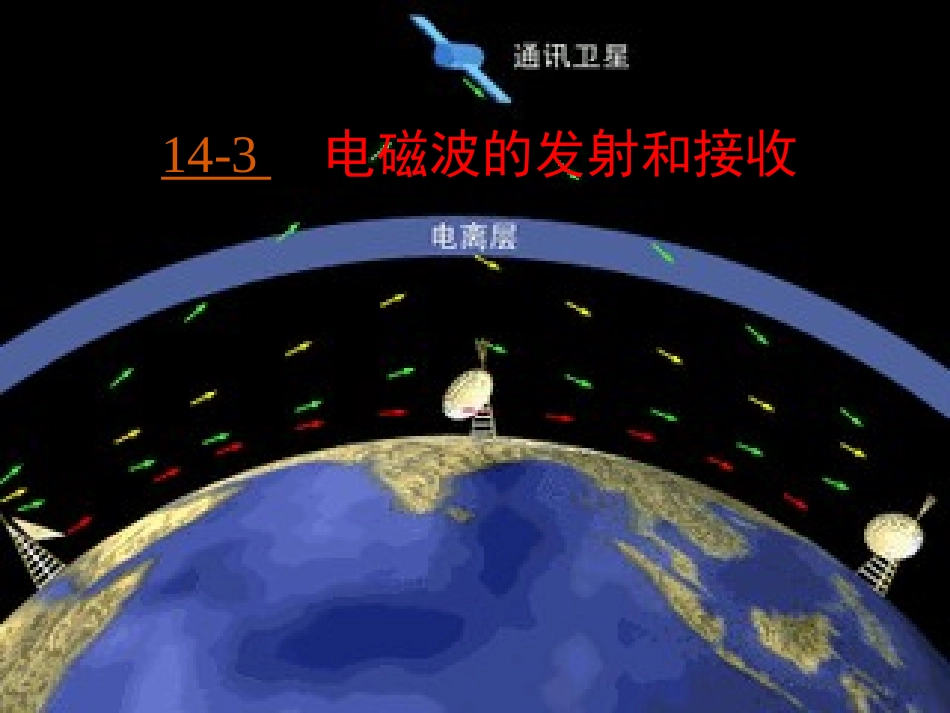

人教课标版物理选修3第14章第3节《电磁波的发射和接收》名师课件2VIP免费

14-3电磁波的发射和接收一、有效发射电磁波的条件：1、有足够高的频率频率越高，发射电磁波的本领越强2、振荡电路的电场和磁场必须分散到尽可能大的空间LC振荡电路中有了持续变化的电场和磁场，但由于电场都集中在电容器的极板之间，磁场主要集中在线圈内部，在电磁振荡过程中，电场能和磁场能主要在不同原件之间相互转化，辐射出去的能量很少。如何设计方案？验证？问题1、如何发射电磁波？二、无线电波的发射：无线电发射机中有一个叫振荡器的重要部件。它能产生频率很高的交变电流。高频交变电流流经天线时，在空间产生高频率的电磁场，于是，电磁波就被发射出去。振荡器高频交流电天线高频电磁场振荡高频电磁波传播要有效地发射电磁波，电磁波要有足够高的频率。发射过程示意图问题2如何向外传递频率较低的音频、图像信号？1、载波：振荡器产生的高频交变电流，是用来携带声音、图像等信息的，叫做载波。2、调制：把信息加在载波上，就使载波随着信号而改变，这种技术叫做调制。类比：(电磁波发射——高铁运货)“货物”——要传送的声音、图象等讯号“高铁”——振荡器产生的高频交变电流（载波）“装上货物”的过程——调制信号过程二、无线电波的发射：常见的两种调制方式（1）使高频载波的振幅随信号而改变叫做调幅(AM)（2）使高频载波的频率随信号而改变叫做调频(FM)调幅广播(AM)：中波和短波波段；调频广播(FM)：微波（高频和超高频波段）调制以调幅为例（1）示波器：无信号输入（2）示波器：输入300Hz（3）示波器：输入3000Hz（4）示波器：输入300Hz＋3000Hz调制1调幅调制2调频调制电路接在振荡器和线圈之间的话筒就是一个最简单的调制器无线电波波段划分问题3、各种频率的电磁波是怎样传播的？反射空间波衍射三、无线电波的传播1、地波：沿大地与空气的分界面传播的2、天波：电离层反射3、空间波：沿直线传播衍射（视波）——挑选特定频率的电磁波1、调谐当接收电路的振荡频率等于某种电磁波的频率时，就将这种电磁波接收下来。四、无线电波的接收问题4、如何接收所需的信息？四、无线电波的接收——分离高频载波和低频信号（检波）2、解调解调器通过解调得到的信号还要经过放大声音信息由扬声器发出；图像信息由显像管显示。调谐电路检波电路演示实验电视和广播的发射低频图象电信号调制发射低频声音电信号小结电视和广播的接收过程电磁感应调谐解调图象还原声音还原1、要有效地发送低频电信号，必须把低频电信号附加在高频载波上，这个过程在电磁波的发射过程中叫做（）A、调谐B、解调C、调制D、检波例与练调制2、转换电视频道时，选择自己喜欢的电视节目，称为（）A、调制B、调谐C、调频D、调幅例与练调谐利用所学物理知识，可以初步了解常用的公交一卡通(IC卡)的工作原理及相关问题。IC卡内部有一个由电感线圈L和电容C构成的LC振荡电路。公交车上的读卡机（刷卡时“嘀”的响一声的机器）向外发射某一特定频率的电磁波。刷卡时，IC卡内的线圈L中产生感应电流，给电容C充电，达到一定的电压后，驱动卡内芯片进行数据处理和传输。下列说法正确的是A．IC卡工作所需要的能量来源于卡内的电池B．仅当读卡机发射该特定频率的电磁波时，IC卡才能有效工作C．若读卡机发射的电磁波偏离该特定频率，则线圈L中不会产生感应电流D．IC卡只能接收读卡机发射的电磁波，而不能向读卡机传输自身的数据信息B最近北京的马路边出现了某种新型的共享单车，如图甲所示，这种单车外观结构简单，没有链条，但单车质量比普通自行车大，达到了25kg。如图乙所示，单车的车锁内集成了嵌入式芯片、GPS模块和SIM卡等，便于监控单车在路上的具体位置，实现防盗。同时手机APP上有定位系统，也能随时了解单车的实时位置；手机还可以通过扫描二维码自动开锁，关锁后APP就显示计时、计价等信息，其工作原理如图丙所示。此外，单车能够在骑行过程中为车内电池充电，满足定位和自动开锁等过程中的用电。根据以上信息下列说法不正确的是A．单车比普通自行车运动状态更容易改变B．单车某个时刻的准确位置信息是借助通讯卫星定位确定的C．单车是利用电磁感应原理实现充电的D．单车和手机...
