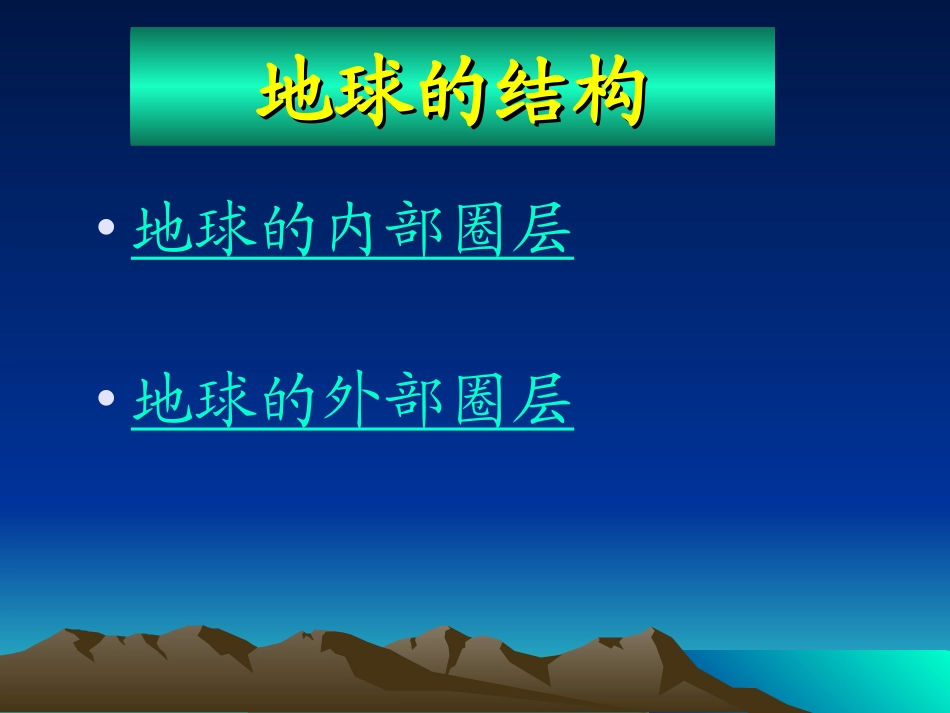

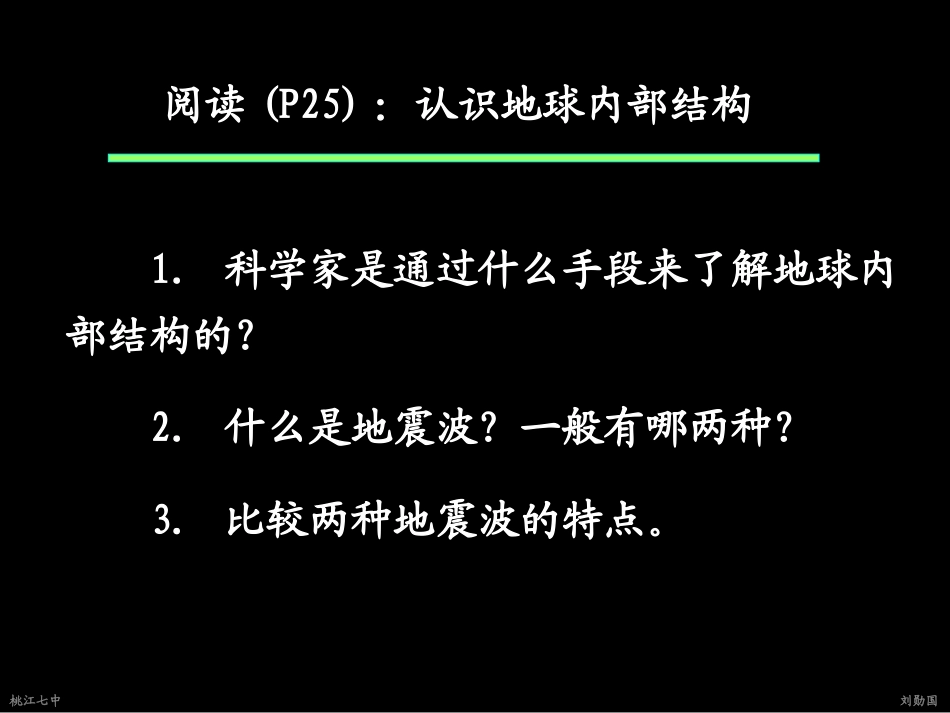

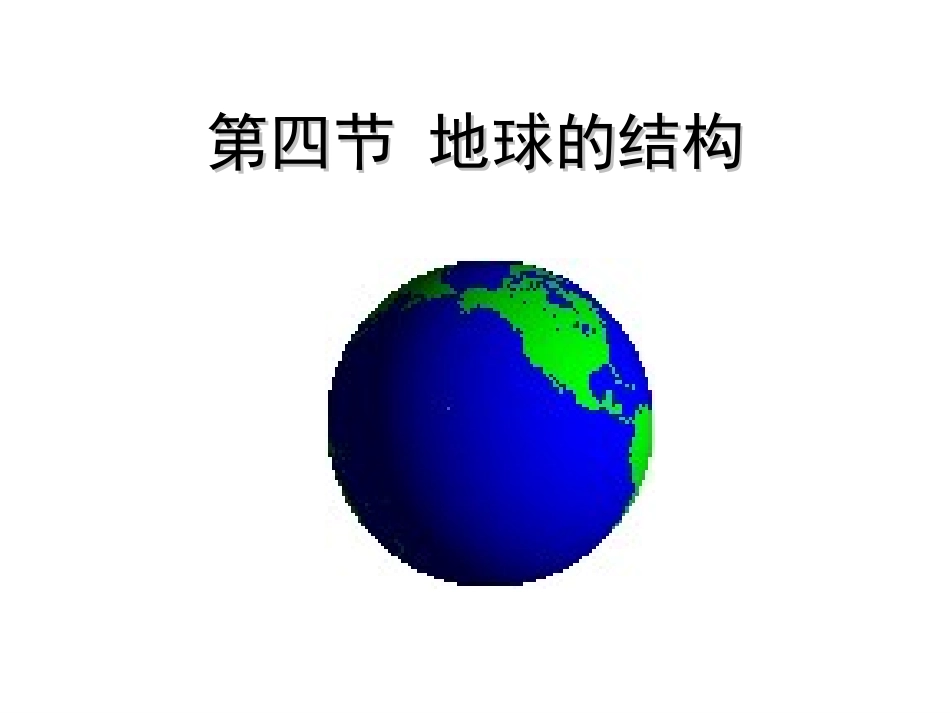

第四节地球的结构第四节地球的结构地球的结构地球的结构•地球的内部圈层•地球的外部圈层桃江七中刘勋国阅读(P25)：认识地球内部结构1.科学家是通过什么手段来了解地球内部结构的？2.什么是地震波？一般有哪两种？3.比较两种地震波的特点。地震(earthquake)就是地球表层的快速振动，在古代又称为地动。它就象刮风、下雨、闪电、山崩、火山爆发一样，是地球上经常发生的一种自然现象。地震常常发生于地下70公里以内，特别是地下5—20公里的范围内。地震的能量以波动的方式向外传播，形成地震波。地震波地震波•当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播。这种弹性波叫地震波。。地震波分类地震波分类•纵波（P波）•横波（S波）纵波、横波的特点差异纵波、横波的特点差异2.地震波的分类和性质质点震动方向与传播方向一致质点震动方向与传播方向垂直分类共同点所经物质状态传播速度地震波纵波横波特点地震波的分类及特点：固体、液体、气体较快固体较慢都随着所通过物质的性质而变化某地地下30km处发生地震，这时地面上的人会感觉到()，附近的飞鸟和池塘里的游鱼会感觉到()A.先上下颠簸，后左右摇晃B.先左右摇晃，后上下颠簸C.P波，上下颠簸D.S波，左右摇晃某地地下30km处发生地震，这时地面上的人会感觉到()，附近的飞鸟和池塘里的游鱼会感觉到()A.先上下颠簸，后左右摇晃B.先左右摇晃，后上下颠簸C.P波，上下颠簸D.S波，左右摇晃A某地地下30km处发生地震，这时地面上的人会感觉到()，附近的飞鸟和池塘里的游鱼会感觉到()A.先上下颠簸，后左右摇晃B.先左右摇晃，后上下颠簸C.P波，上下颠簸D.S波，左右摇晃CA地震波在地球内部的传播是怎样的？莫霍界面古登堡界面内圈图波速表活动说明了物质状态发生了变化；在莫霍界面下P、S波都能通过，物质状态可能是固态，在古登堡界面以下，S波消失，物质状态可能是液态。在莫霍界面和古登堡界面，地震波波速的忽然变化说明了什么问题？推测地幔和地核的物质组成可能是什么？活动波速图不连续面地下平均深度波速变化两界面深度及地震波速变化比较表大陆33千米处海洋6千米处莫霍界面该面下，P、S波速都明显增加古登堡界面2900千米处在这里，P波速忽然下降，S波完全消失内圈提纲波速图莫霍洛维奇克罗地亚地球物理学家。1911年10月，他的观测台记录到巴尔干半岛库勒巴山谷的一次破坏性地震。根据这个台及其他台站的观测数据，他注意到某些地震波到达观测站的时间比预计的要早，因此他推断地球的结构是分层的。由于向地球深部传播的震波比沿地壳传播的震波速度更快，所以他认定地球的最外层地壳是覆盖在一层质地比较坚硬的岩层之上，而且两层之间不是逐渐过度而是明显划开的。以后用更尖端的仪器得出的观测资料基本证实了他的推断。人们现在把这个分界面叫作莫霍面。现在已公认莫霍面为地壳和地幔的分界面。地震波除了在地面以下约33公里处有一个显著的不连续面（称为莫霍界面）之外，在软流圈之下，直至地球内部约2900公里深度的界面处，属于地幔圈。德国地球物理学家古登堡在1914年发现地下2，900千米处地震波的传播速度有明显变化，后证实这里是地核与地幔的分界层,人们将这个界面称为“古登堡界面，它构成了地幔圈与外核流体圈的分界面。地壳莫霍界面古登堡界面地幔外核内核桃江七中刘勋国地壳地幔外地核（液）内地核（固）圈层提纲大陆地壳：双层结构大洋地壳：单层结构莫霍界面上层：硅铝层下层：硅镁层地幔地壳地壳中主要化学元素平均含量百分比地壳物质组成：由90多种化学元素组成，硅酸盐类矿物在地壳中的分布最广。桃江七中刘勋国岩石圈自己动手——画一张地球内部结构示意图……地壳和上地幔顶部（软流层以上）合在一起叫作岩石圈，平均厚度为100～110千米。地球内部圈层的划分地球内部圈层的划分特别提醒：岩石圈——地壳和上地幔顶部（软流层以上），由坚硬的岩石组成的圈层部分。地壳地幔上地幔下地幔外核内核地壳、地幔和地核地壳、地幔和地核请你阅读课本内容,完成表格问题!纵横波分层厚度（千米）状态组成温度压力密度地壳P、S波的波速突然增大。（莫霍面）P、S波的波速突然减小，S波直至消失。...
