探究--测量小灯泡的电功率VIP免费

探究--测量小灯泡的电功率_第1页
1/15
探究--测量小灯泡的电功率_第2页
2/15
探究--测量小灯泡的电功率_第3页
3/15

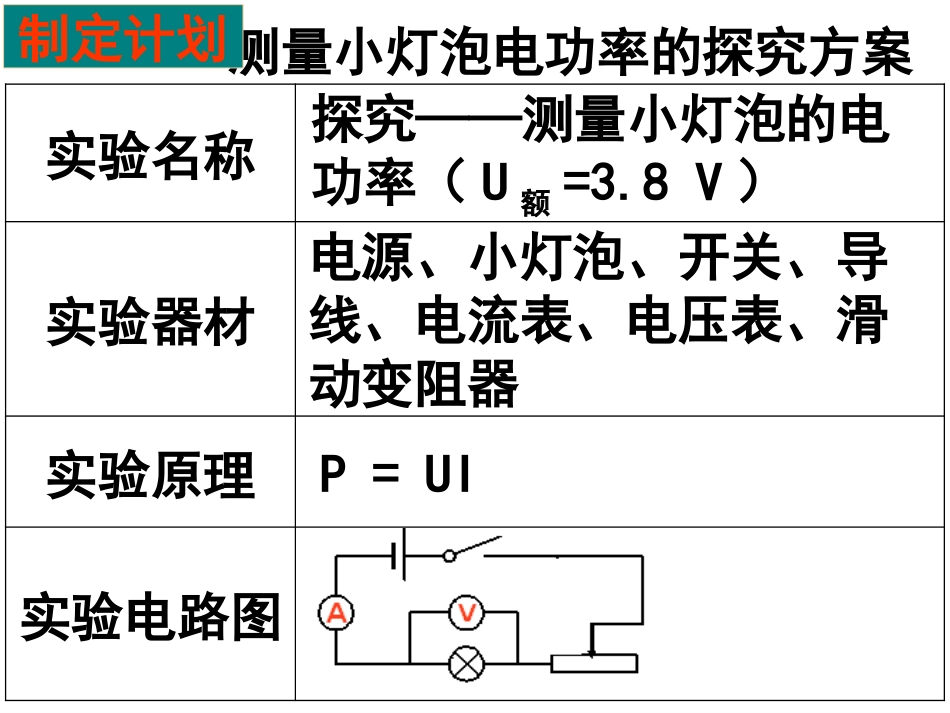

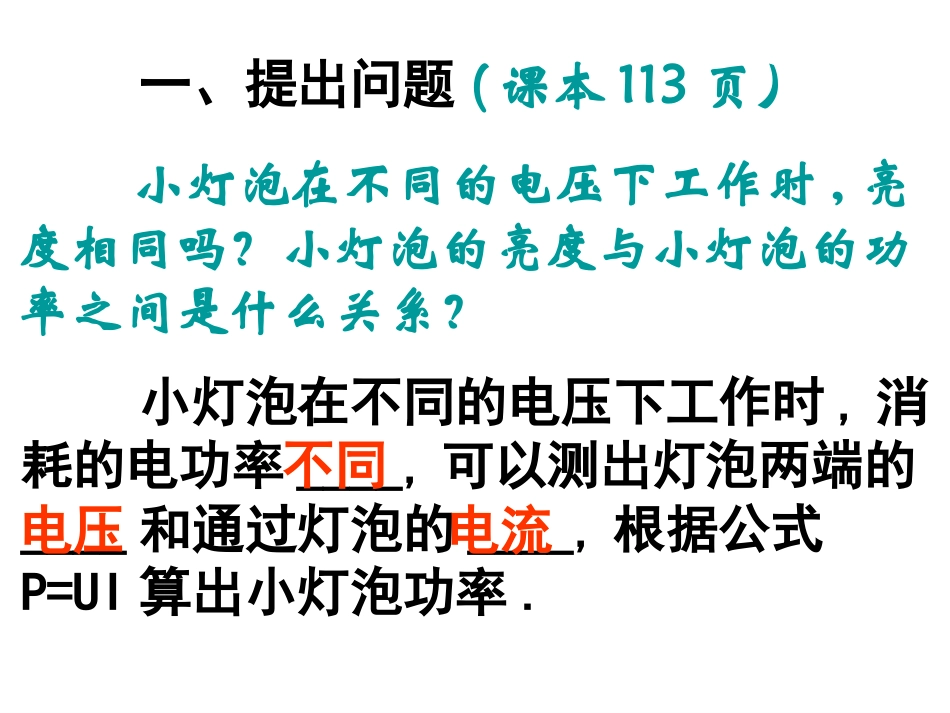

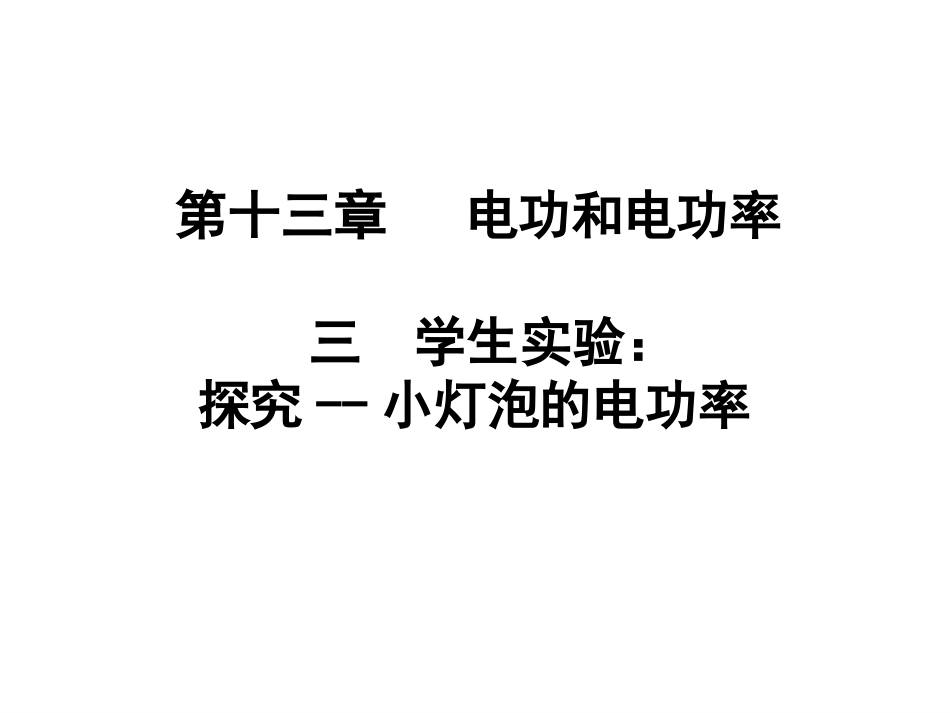

第十三章电功和电功率三学生实验:探究--小灯泡的电功率小灯泡在不同的电压下工作时,亮度相同吗?小灯泡的亮度与小灯泡的功率之间是什么关系?一、提出问题(课本113页)小灯泡在不同的电压下工作时,消耗的电功率____,可以测出灯泡两端的____和通过灯泡的____,根据公式P=UI算出小灯泡功率.不同电压电流测量小灯泡电功率的探究方案实验名称实验器材实验原理实验电路图探究——测量小灯泡的电功率(U额=3.8V)电源、小灯泡、开关、导线、电流表、电压表、滑动变阻器P=UI制定计划实验步骤1、按照电路图连接电路,调节滑动变阻器,使电路中的电阻最大;2、接通开关,调节滑动变阻器的滑片的位置,使加在灯泡两端的电压为灯泡的额定电压3.8V,读出并记录此时电压表、电流表的示数及灯泡亮度.3、将灯泡两端的电压分别调到4.2V和3.5V,重复步骤2.4、根据测量数据,计算出小灯泡的功率。收集证据进行实验,并将实验数据填写在表格中。灯泡两端电压U/V通过灯丝的电流I/A灯泡的电功率P/W灯泡亮度3.53.84.0比正常发光时亮正常发光比正常发光时暗分析与论证分析实验数据,得出结论。电压U/V电功率P/W灯泡发光情况P实__P额P实__P额P实__P额U实U额发光____=>正常较暗强烈<评估与交流1.在闭合开关前,滑动变阻器的滑片应放在什么位置?2.如何选择电流表、电压表的量程?依据是什么?怎样连接?3.在实验中,小灯泡的参数有什么用途?4.小灯泡工作时它的电功率一定等于它的额定功率吗?你掌握了吗?1.在测量小灯泡的电功率的实验中,滑动变阻器在实验中所起的作用是:(1)________;(2)____________________________________________。保护电路改变灯泡两端的电压及通过灯泡的电流以便多次测量你知道吗?在测量小灯泡的电功率的实验中,假如刚一“试触”,就发现电流表指针迅速摆到最大刻度,其原因可能是:(1)___________________________(2)____________________。电源电压偏高(或L与R同时短路)电流表的量程选择过小1、下列4只不同规格的灯泡,各自在额定电压下发光,电流最大的是()A.“220V100W”B.“36V18W”C.“12V12W”D.“6V5W”2、“36V40W”和“110V40W”的两盏灯接在电路中并能正常发光,哪只灯泡更亮一些?C练习3.“36V40W”和“110V40W”的两盏灯接在电路中并能正常发光,在相同时间内,比较两灯消耗的电能()A.36V电灯消耗的电能多B.110V电灯消耗的电能多C.两灯消耗的电能一样多D.无法比较两灯消耗的电能C4.灯泡的实际功率和额定功率有什么区别?实际功率可以有几个?额定功率有几个?课堂作业:课本第115--116页1--5题课外作业:配套练习×课本115页第1题图555+—555+—课本116页第4题图555+—555+—××
