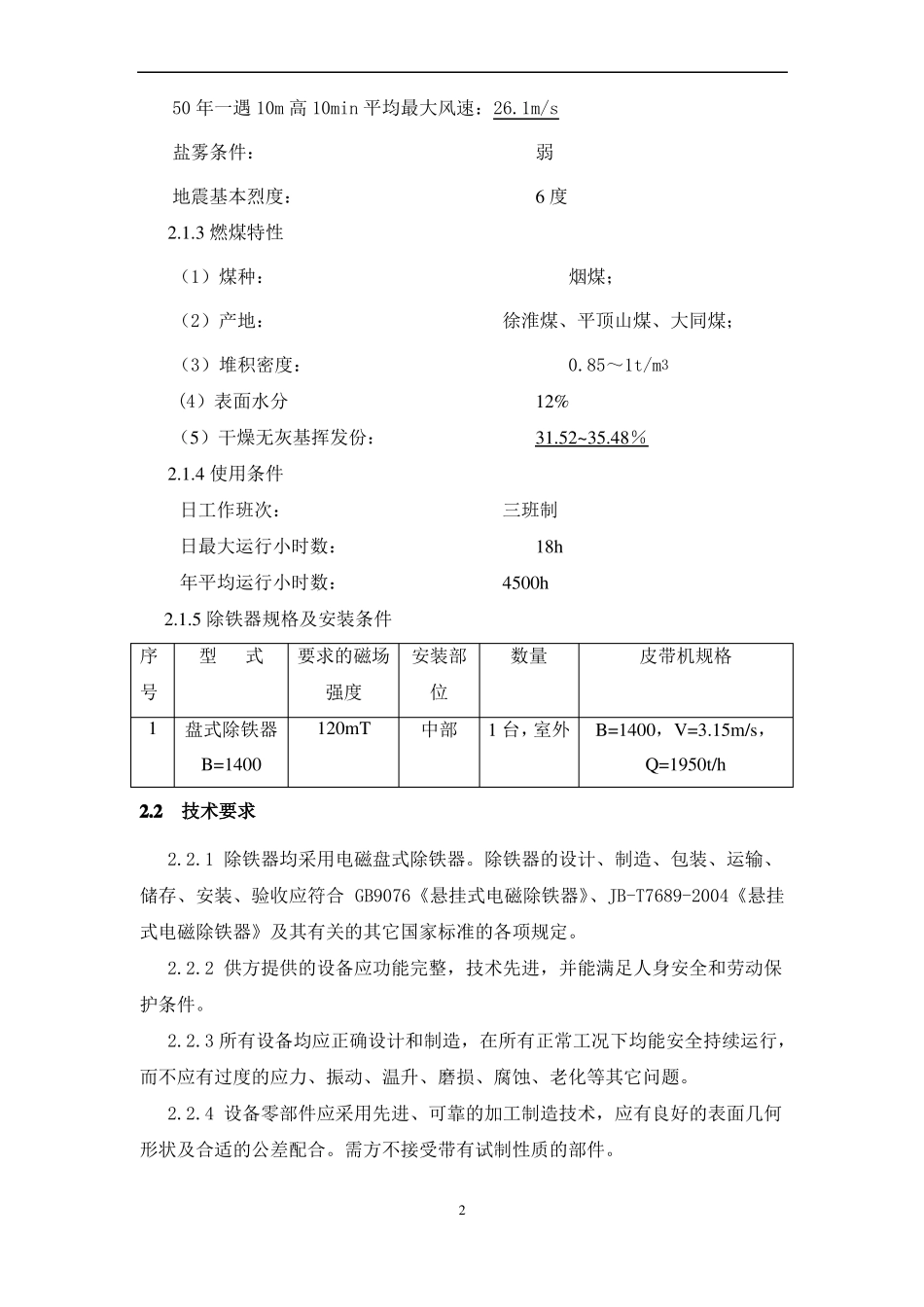

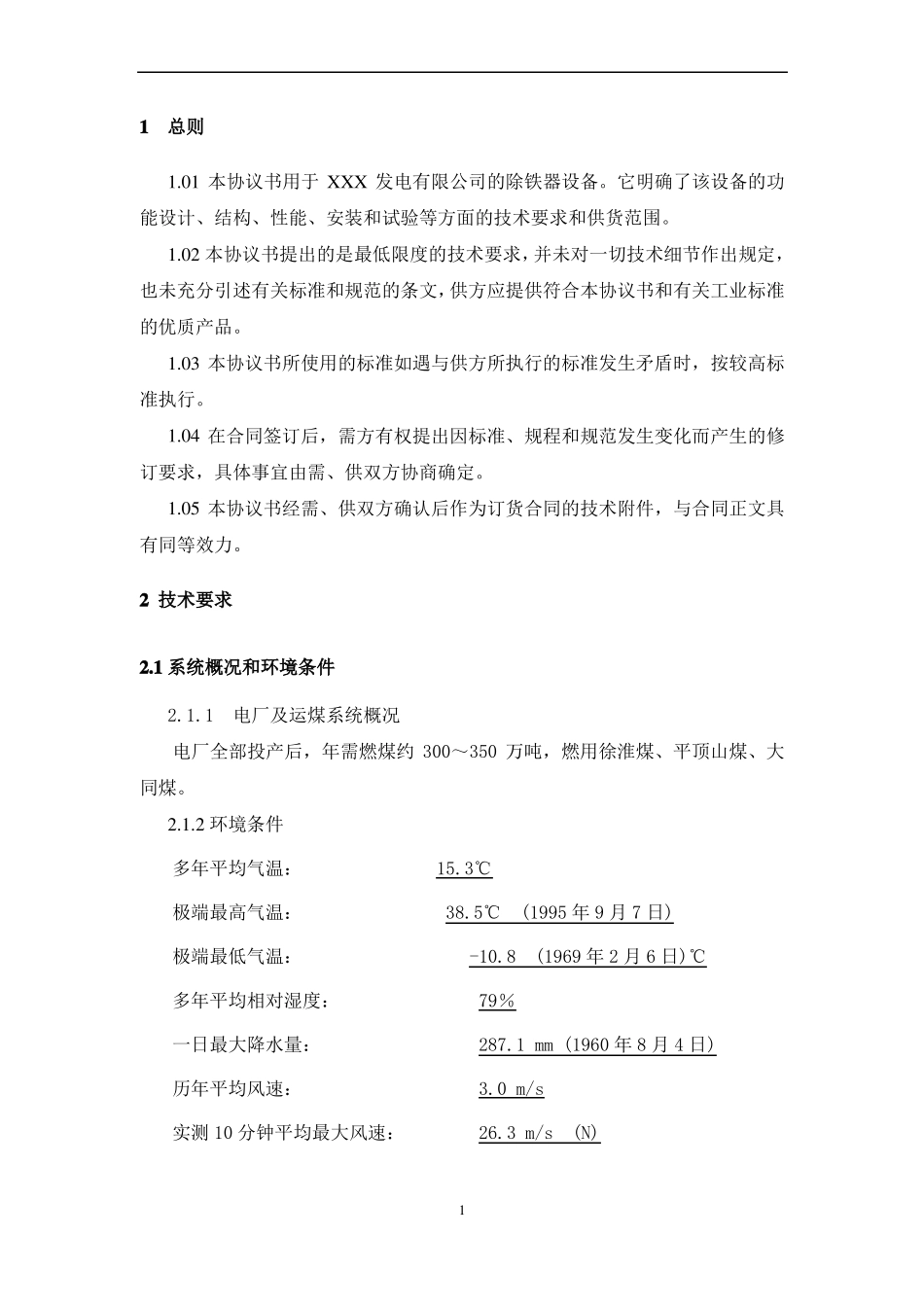

XXX发电有限公司除铁器技术要求需方：XXX发电有限公司1总则1.01本协议书用于XXX发电有限公司的除铁器设备。它明确了该设备的功能设计、结构、性能、安装和试验等方面的技术要求和供货范围。1.02本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本协议书和有关工业标准的优质产品。1.03本协议书所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。1.04在合同签订后，需方有权提出因标准、规程和规范发生变化而产生的修订要求，具体事宜由需、供双方协商确定。1.05本协议书经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等效力。2技术要求2.1系统概况和环境条件2.1.1电厂及运煤系统概况电厂全部投产后，年需燃煤约300～350万吨，燃用徐淮煤、平顶山煤、大同煤。2.1.2环境条件多年平均气温：15.3℃极端最高气温：38.5℃(1995年9月7日)极端最低气温：-10.8(1969年2月6日)℃多年平均相对湿度：79％一日最大降水量：287.1mm(1960年8月4日)历年平均风速：3.0m/s26.3m/s(N)实测10分钟平均最大风速：150年一遇10m高10min平均最大风速：26.1m/s盐雾条件：地震基本烈度：2.1.3燃煤特性（1）煤种：（2）产地：烟煤；弱6度徐淮煤、平顶山煤、大同煤；0.85～1t/m3（3）堆积密度：(4）表面水分12%31.52~35.48％（5）干燥无灰基挥发份：2.1.4使用条件日工作班次：日最大运行小时数：年平均运行小时数：2.1.5除铁器规格及安装条件序号1盘式除铁器B=14002.2技术要求型式要求的磁场强度120mT安装部位中部三班制18h4500h数量皮带机规格1台，室外B=1400，V=3.15m/s，Q=1950t/h2.2.1除铁器均采用电磁盘式除铁器。除铁器的设计、制造、包装、运输、储存、安装、验收应符合GB9076《悬挂式电磁除铁器》、JB-T7689-2004《悬挂式电磁除铁器》及其有关的其它国家标准的各项规定。2.2.2供方提供的设备应功能完整，技术先进，并能满足人身安全和劳动保护条件。2.2.3所有设备均应正确设计和制造，在所有正常工况下均能安全持续运行，而不应有过度的应力、振动、温升、磨损、腐蚀、老化等其它问题。2.2.4设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合。需方不接受带有试制性质的部件。22.2.5所使用的零件或组件应有良好的互换性。2.2.6电磁除铁器采用自然冷却方式，散热面应方便吹扫清灰。2.2.7电气设备应采用效率高、能耗低、性能先进的电气产品，外购的电气设备须经该厂质量部门检查试验合格后方可出厂，并附有证明产品质量合格的文件。2.2.8电磁除铁器应提供整流控制设备，需方供电电源为380v交流电源。电控柜的规格、制造工艺应符合国家有关标准、规范的要求。电控箱应设有远方/就地选择开关及就地操作设备和程控接口，装置应设有过电流及过电压保护。控制柜均应有良好密封防水防尘性能，随机配套的配电和控制设备外壳的保护等级应达到IP55。除铁器及其随机配套的配电和控制设备的绝缘等级应达到F级。2.2.9电控柜为不锈钢双层门户外型控制柜，下进线，PLC采用西门子S7系列产品，断路器、接触器、热继电器等采用施耐德产品。在远方控制方式下，由运煤程控系统控制除铁器的启停（程控启、停分别为1秒脉冲），要求除铁器发生故障时返回一付故障接点至程控。除铁器自动弃铁时间可直接调整。2.2.10除铁器在移动时采用声光报警装置。2.2.11油漆：油漆的涂装符合JB2299规定。3设备规范序号项目除铁器型号及规格除铁器适应带宽mm除铁器冷却方式电磁线圈的层数电磁线圈的总匝数电磁线圈的材质电磁线圈内导体的截面积线圈导体的绝缘介质1PDC-14T21400自冷铝线玻璃丝，绝缘漆3线圈导体的绝缘等级线圈各层间的绝缘介质线圈各层间的绝缘等级除铁器距带面理论安装高度mm除铁器励磁功率Kw额定悬挂高度磁感应强度(热态)mT除铁器外形尺寸mm除铁器设备重量Kg单轨电动小车运行速度m/min单轨电动小车功率Kw除铁器运行的控制方式整流控制柜外形尺寸4供货范围F级玻璃丝，绝缘漆F级40015.0-26不小于120（1750-2050）×（1050-1120）5800-7000100.8程控/就地供方的基本供货范围是提供一台功能完整...
