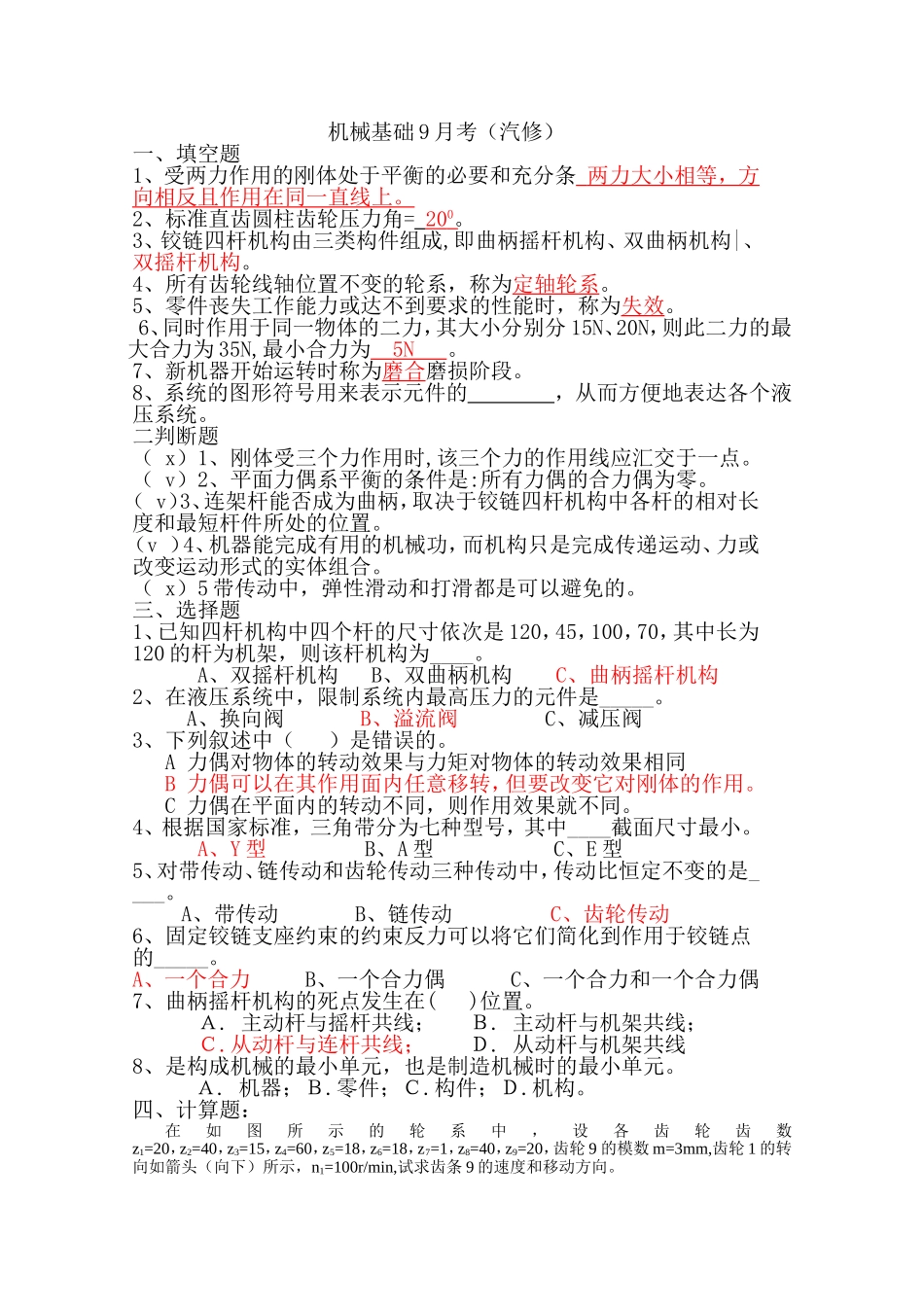

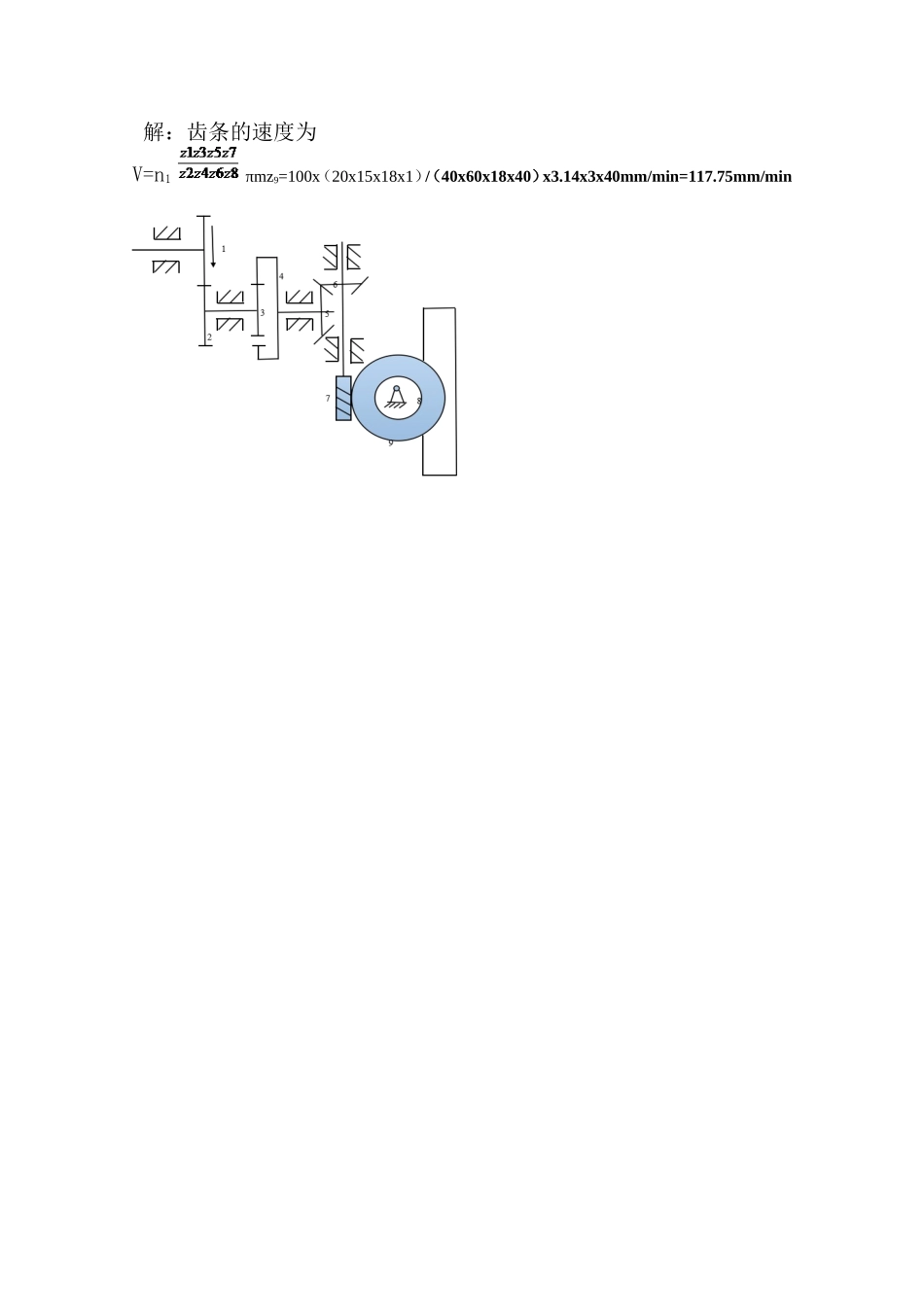

机械基础9月考（汽修）一、填空题1、受两力作用的刚体处于平衡的必要和充分条_两力大小相等，方向相反且作用在同一直线上。2、标准直齿圆柱齿轮压力角=_200。3、铰链四杆机构由三类构件组成,即曲柄摇杆机构、双曲柄机构|、双摇杆机构。4、所有齿轮线轴位置不变的轮系，称为定轴轮系。5、零件丧失工作能力或达不到要求的性能时，称为失效。6、同时作用于同一物体的二力，其大小分别分15N、20N，则此二力的最大合力为35N,最小合力为5N。7、新机器开始运转时称为磨合磨损阶段。8、系统的图形符号用来表示元件的，从而方便地表达各个液压系统。二判断题（x）1、刚体受三个力作用时,该三个力的作用线应汇交于一点。（v）2、平面力偶系平衡的条件是:所有力偶的合力偶为零。（v）3、连架杆能否成为曲柄，取决于铰链四杆机构中各杆的相对长度和最短杆件所处的位置。（v）4、机器能完成有用的机械功，而机构只是完成传递运动、力或改变运动形式的实体组合。（x）5带传动中，弹性滑动和打滑都是可以避免的。三、选择题1、已知四杆机构中四个杆的尺寸依次是120，45，100，70，其中长为120的杆为机架，则该杆机构为____。A、双摇杆机构B、双曲柄机构C、曲柄摇杆机构2、在液压系统中，限制系统内最高压力的元件是_____。A、换向阀B、溢流阀C、减压阀3、下列叙述中（）是错误的。A力偶对物体的转动效果与力矩对物体的转动效果相同B力偶可以在其作用面内任意移转，但要改变它对刚体的作用。C力偶在平面内的转动不同，则作用效果就不同。4、根据国家标准，三角带分为七种型号，其中____截面尺寸最小。A、Y型B、A型C、E型5、对带传动、链传动和齿轮传动三种传动中，传动比恒定不变的是____。A、带传动B、链传动C、齿轮传动6、固定铰链支座约束的约束反力可以将它们简化到作用于铰链点的_____。A、一个合力B、一个合力偶C、一个合力和一个合力偶7、曲柄摇杆机构的死点发生在()位置。Ａ.主动杆与摇杆共线；Ｂ.主动杆与机架共线；Ｃ.从动杆与连杆共线；Ｄ.从动杆与机架共线8、是构成机械的最小单元，也是制造机械时的最小单元。Ａ.机器；Ｂ.零件；Ｃ.构件；Ｄ.机构。四、计算题：在如图所示的轮系中，设各齿轮齿数z1=20，z2=40，z3=15，z4=60，z5=18，z6=18，z7=1，z8=40，z9=20，齿轮9的模数m=3mm,齿轮1的转向如箭头（向下）所示，n1=100r/min,试求齿条9的速度和移动方向。解：齿条的速度为V=n1πmz9=100x（20x15x18x1）/（40x60x18x40）x3.14x3x40mm/min=117.75mm/min
