铝及铝合金阳极氧化法国内已发展的新工艺VIP免费

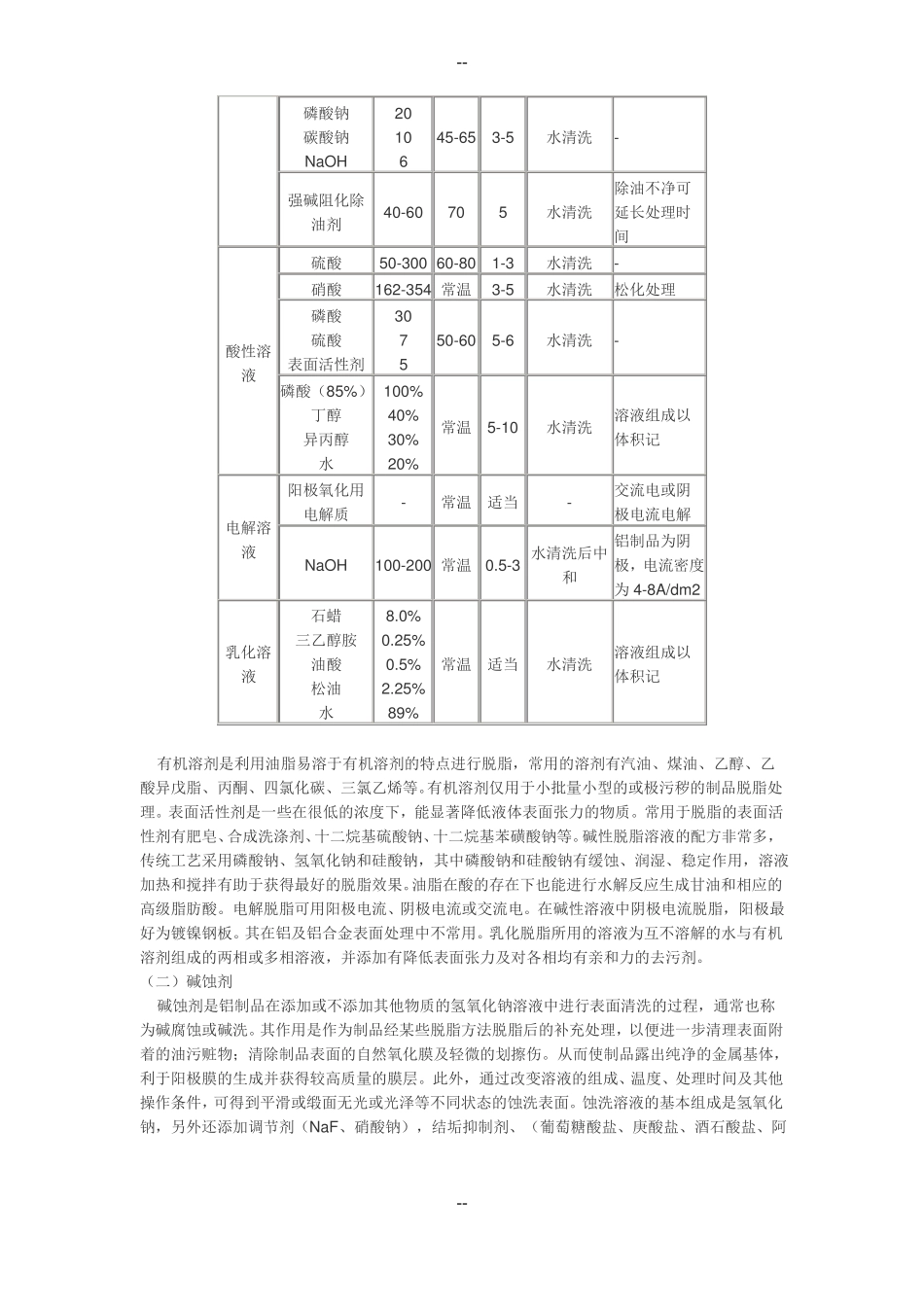

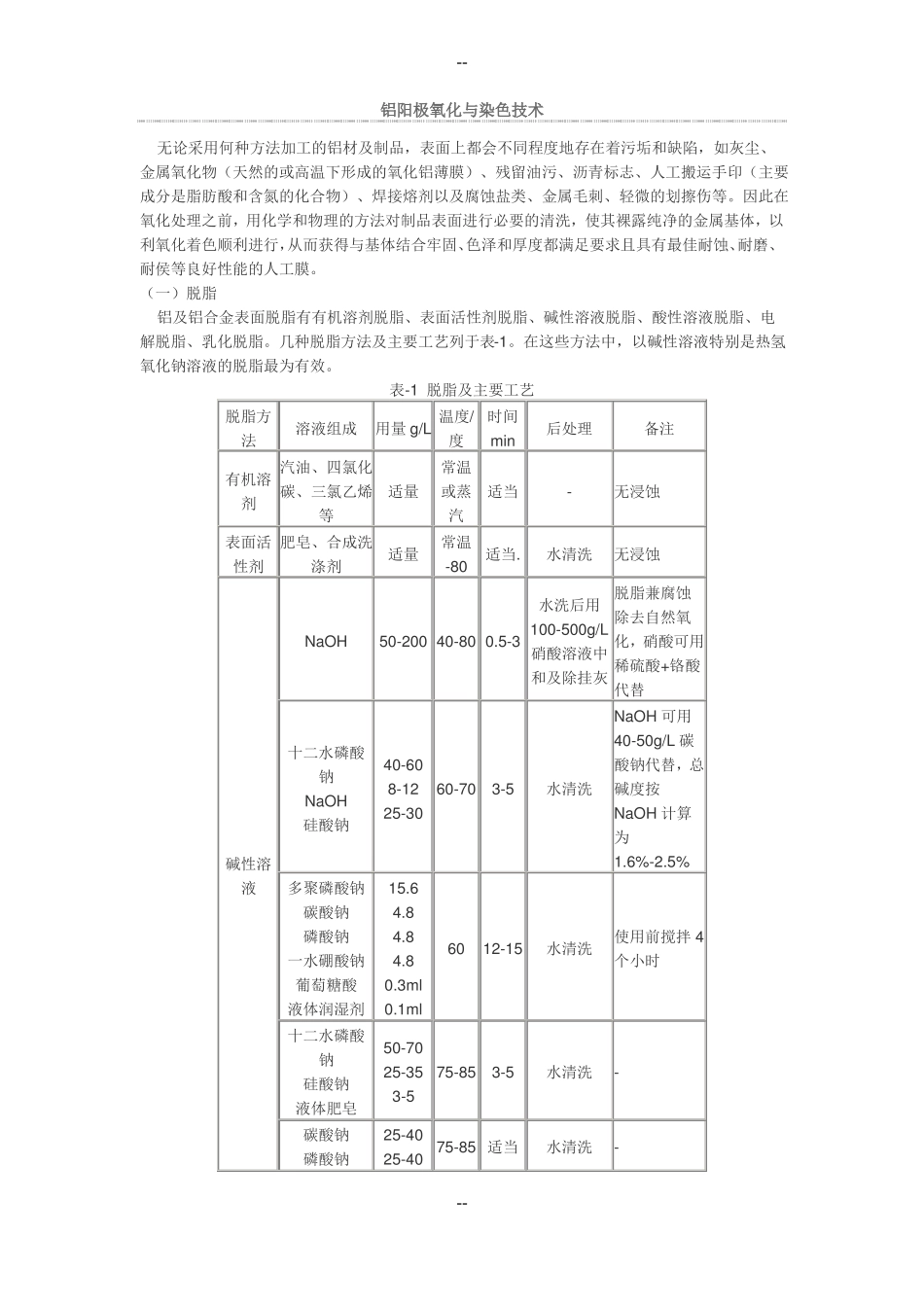

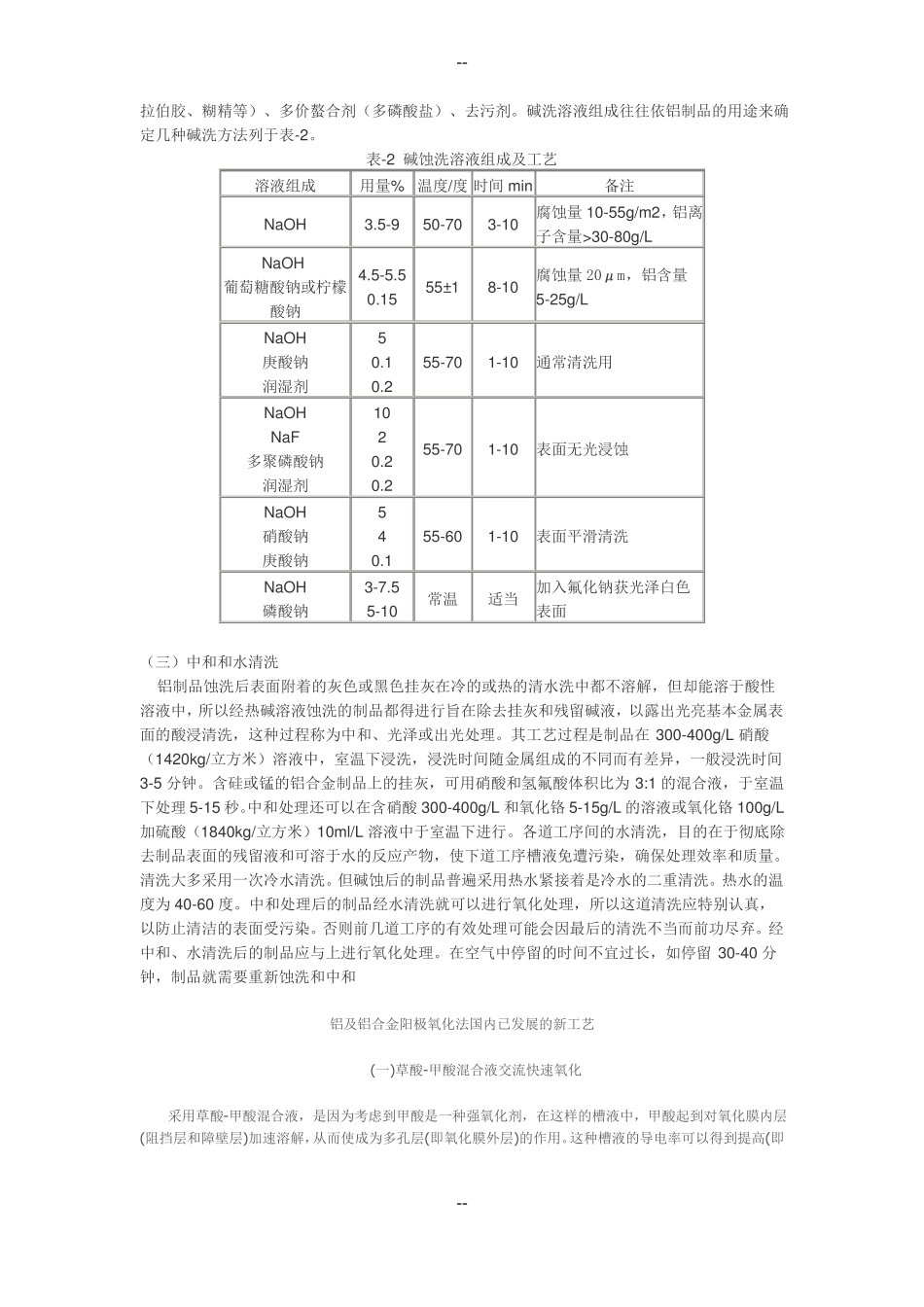

--铝阳极氧化与染色技术无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。几种脱脂方法及主要工艺列于表-1。在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。表-1脱脂及主要工艺脱脂方法有机溶剂溶液组成用量g/L汽油、四氯化碳、三氯乙烯适量等涤剂适量温度/时间度常温或蒸汽常温-80适当.水清洗水洗后用NaOH50-20040-800.5-3100-500g/L硝酸溶液中和及除挂灰无浸蚀脱脂兼腐蚀除去自然氧化，硝酸可用稀硫酸+铬酸代替NaOH可用十二水磷酸钠NaOH硅酸钠碱性溶液多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸十二水磷酸钠硅酸钠液体肥皂碳酸钠磷酸钠15.64.84.84.80.3ml6012-15水清洗使用前搅拌4个小时40-50g/L碳40-608-1260-703-525-30水清洗酸钠代替，总碱度按NaOH计算为1.6%-2.5%适当-无浸蚀min后处理备注表面活肥皂、合成洗性剂液体润湿剂0.1ml50-7025-3575-853-53-525-4025-4075-85适当水清洗-水清洗-----磷酸钠碳酸钠NaOH强碱阻化除油剂硫酸硝酸磷酸酸性溶液硫酸表面活性剂丁醇异丙醇水阳极氧化用电解溶液电解质NaOH石蜡乳化溶液三乙醇胺油酸松油水有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。有机溶剂仅用于小批量小型的或极污秽的制品脱脂处理。表面活性剂是一些在很低的浓度下，能显著降低液体表面张力的物质。常用于脱脂的表面活性剂有肥皂、合成洗涤剂、十二烷基硫酸钠、十二烷基苯磺酸钠等。碱性脱脂溶液的配方非常多，传统工艺采用磷酸钠、氢氧化钠和硅酸钠，其中磷酸钠和硅酸钠有缓蚀、润湿、稳定作用，溶液加热和搅拌有助于获得最好的脱脂效果。油脂在酸的存在下也能进行水解反应生成甘油和相应的高级脂肪酸。电解脱脂可用阳极电流、阴极电流或交流电。在碱性溶液中阴极电流脱脂，阳极最好为镀镍钢板。其在铝及铝合金表面处理中不常用。乳化脱脂所用的溶液为互不溶解的水与有机溶剂组成的两相或多相溶液，并添加有降低表面张力及对各相均有亲和力的去污剂。（二）碱蚀剂碱蚀剂是铝制品在添加或不添加其他物质的氢氧化钠溶液中进行表面清洗的过程，通常也称为碱腐蚀或碱洗。其作用是作为制品经某些脱脂方法脱脂后的补充处理，以便进一步清理表面附着的油污赃物；清除制品表面的自然氧化膜及轻微的划擦伤。从而使制品露出纯净的金属基体，利于阳极膜的生成并获得较高质量的膜层。此外，通过改变溶液的组成、温度、处理时间及其他操作条件，可得到平滑或缎面无光或光泽等不同状态的蚀洗表面。蚀洗溶液的基本组成是氢氧化钠，另外还添加调节剂（NaF、硝酸钠），结垢抑制剂、（葡萄糖酸盐、庚酸盐、酒石酸盐、阿20106除油不净可40-60705水清洗水清洗水清洗水清洗延长处理时间50-30060-801-3162-354常温307540%30%20%-常温适当-水清洗后中和交流电或阴极电流电解铝制品为阴极，电流密度为4-8A/dm2溶液组成以体积记50-605-6-3-5-松化处理45-653-5水清洗-磷酸（85%）100%常温5-10水清洗100-200常温0.5-38.0%0.25%0.5%常温适当2.25%89%水清洗溶液组成以体积记----拉伯胶、糊精等）、多价螯合剂（多磷酸盐）、去污剂。碱洗溶液组成往往依铝制品的用途来确定几种碱洗方法列于表-2。表-2碱蚀洗溶液组成及工艺溶液组成NaOHNaOH葡萄糖酸钠或柠檬酸钠NaOH庚酸钠润湿剂NaOHNaF多聚磷酸钠润湿剂NaOH硝酸钠庚酸钠NaOH磷酸钠（三）中和和水清洗铝制品蚀洗后表面附着的灰色或黑色挂灰在冷的或热的清水洗中都不溶解，但却能溶于酸性溶液中，所以经热碱溶液蚀洗的...
