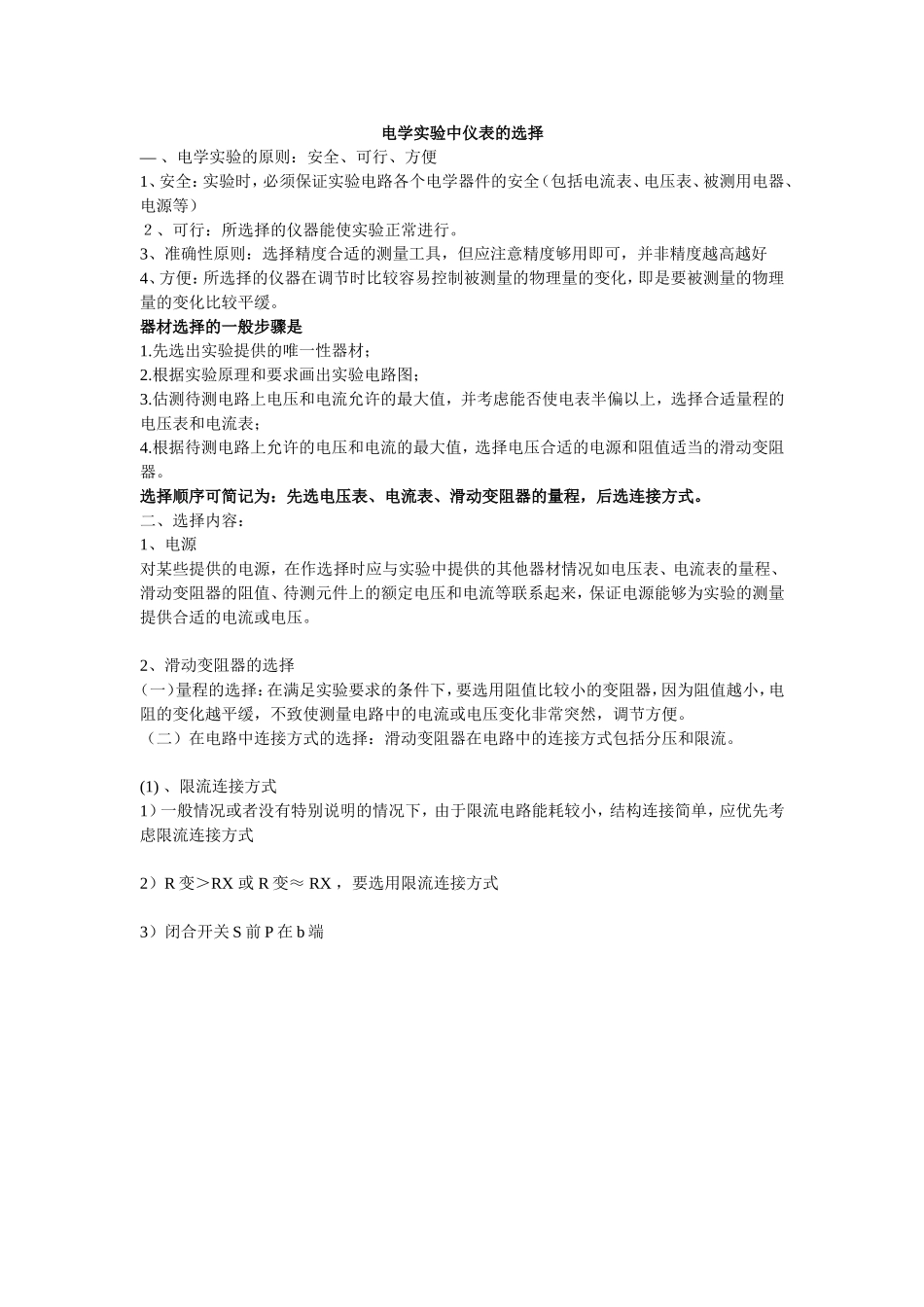

高中物理电表选择_第1页
1/5

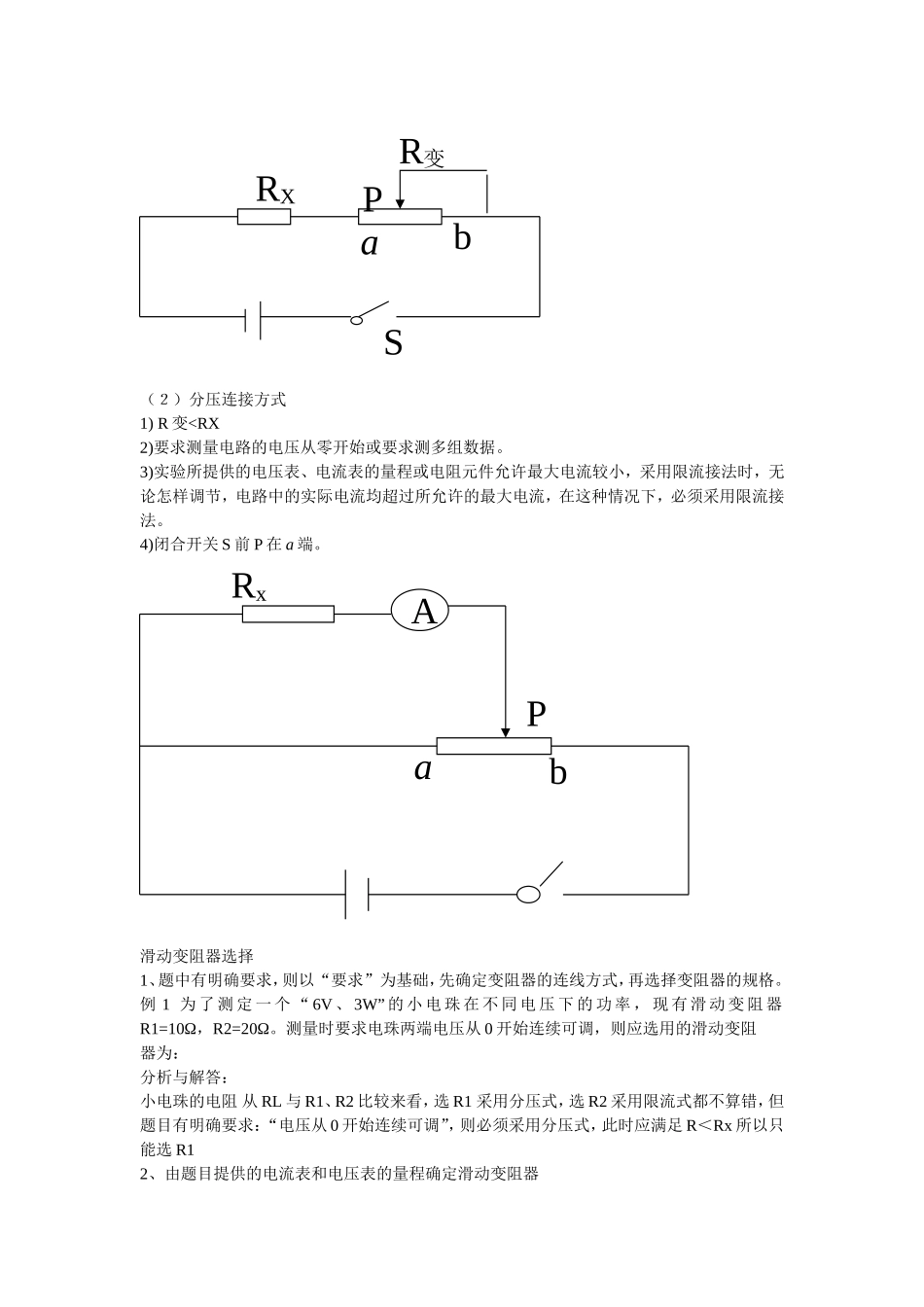

高中物理电表选择_第2页
2/5

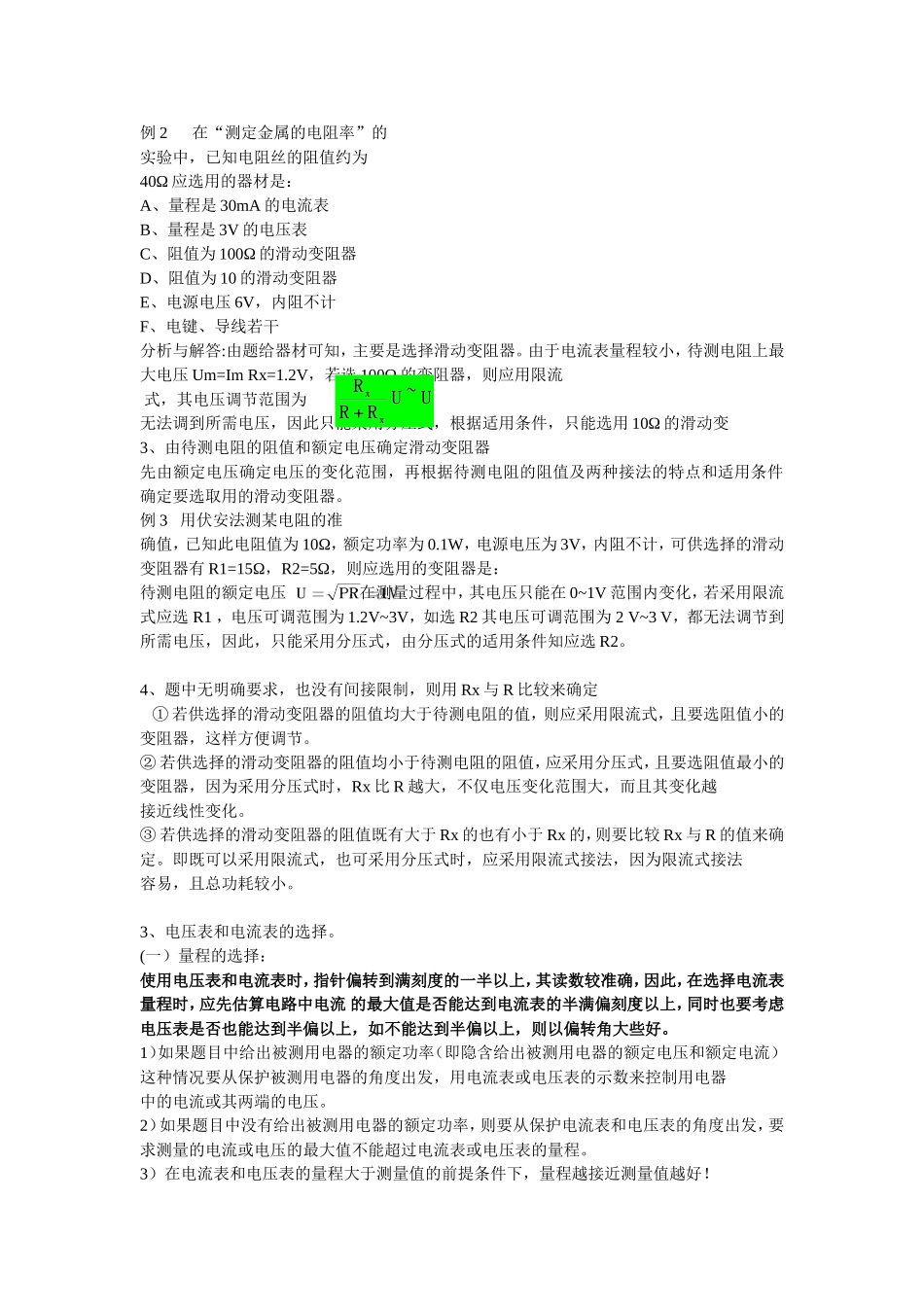

高中物理电表选择_第3页
3/5
电学实验中仪表的选择—、电学实验的原则:安全、可行、方便1、安全:实验时,必须保证实验电路各个电学器件的安全(包括电流表、电压表、被测用电器、电源等)2、可行:所选择的仪器能使实验正常进行。3、准确性原则:选择精度合适的测量工具,但应注意精度够用即可,并非精度越高越好4、方便:所选择的仪器在调节时比较容易控制被测量的物理量的变化,即是要被测量的物理量的变化比较平缓。器材选择的一般步骤是1.先选出实验提供的唯一性器材;2.根据实验原理和要求画出实验电路图;3.估测待测电路上电压和电流允许的最大值,并考虑能否使电表半偏以上,选择合适量程的电压表和电流表;4.根据待测电路上允许的电压和电流的最大值,选择电压合适的电源和阻值适当的滑动变阻器。选择顺序可简记为:先选电压表、电流表、滑动变阻器的量程,后选连接方式。二、选择内容:1、电源对某些提供的电源,在作选择时应与实验中提供的其他器材情况如电压表、电流表的量程、滑动变阻器的阻值、待测元件上的额定电压和电流等联系起来,保证电源能够为实验的测量提供合适的电流或电压。2、滑动变阻器的选择(一)量程的选择:在满足实验要求的条件下,要选用阻值比较小的变阻器,因为阻值越小,电阻的变化越平缓,不致使测量电路中的电流或电压变化非常突然,调节方便。(二)在电路中连接方式的选择:滑动变阻器在电路中的连接方式包括分压和限流。(1)、限流连接方式1)一般情况或者没有特别说明的情况下,由于限流电路能耗较小,结构连接简单,应优先考虑限流连接方式2)R变>RX或R变≈RX,要选用限流连接方式3)闭合开关S前P在b端(2)分压连接方式1)R变
