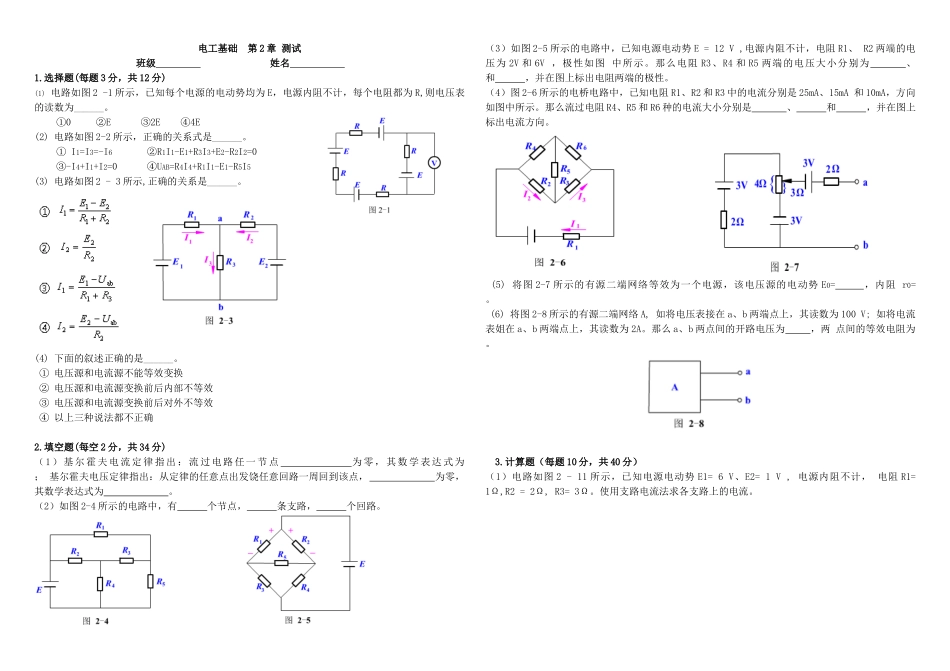

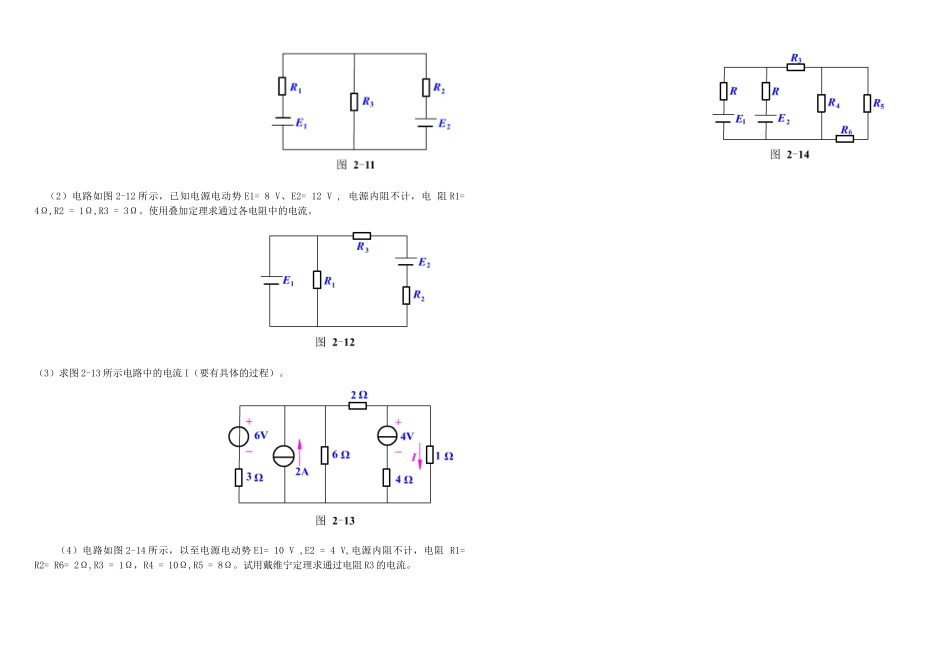

电工基础第2章测试班级姓名1.选择题(每题3分，共12分)(1)电路如图2-1所示，已知每个电源的电动势均为E，电源内阻不计，每个电阻都为R,则电压表的读数为______。①0②E③2E④4E(2)电路如图2-2所示，正确的关系式是______。①I1=I3=-I6②R1I1-E1+R3I3+E2-R2I2=0③-I4+I1+I2=0④UAB=R4I4+R1I1-E1-R5I5(3)电路如图2-3所示,正确的关系是______。(4)下面的叙述正确的是______。①电压源和电流源不能等效变换②电压源和电流源变换前后内部不等效③电压源和电流源变换前后对外不等效④以上三种说法都不正确2.填空题(每空2分，共34分)（1）基尔霍夫电流定律指出：流过电路任一节点为零，其数学表达式为；基尔霍夫电压定律指出：从定律的任意点出发饶任意回路一周回到该点，为零，其数学表达式为。（2）如图2-4所示的电路中，有个节点，条支路，个回路。（3）如图2-5所示的电路中，已知电源电动势E=12V,电源内阻不计，电阻R1、R2两端的电压为2V和6V，极性如图中所示。那么电阻R3、R4和R5两端的电压大小分别为、和，并在图上标出电阻两端的极性。（4）图2-6所示的电桥电路中，已知电阻R1、R2和R3中的电流分别是25mA、15mA和10mA，方向如图中所示。那么流过电阻R4、R5和R6种的电流大小分别是、和，并在图上标出电流方向。(5)将图2-7所示的有源二端网络等效为一个电源，该电压源的电动势E0=，内阻r0=。(6)将图2-8所示的有源二端网络A,如将电压表接在a、b两端点上，其读数为100V;如将电流表姐在a、b两端点上，其读数为2A。那么a、b两点间的开路电压为，两点间的等效电阻为。3.计算题（每题10分，共40分）（1）电路如图2-11所示，已知电源电动势E1=6V、E2=1V,电源内阻不计，电阻R1=1Ω,R2=2Ω,R3=3Ω。使用支路电流法求各支路上的电流。（2）电路如图2-12所示，已知电源电动势E1=8V、E2=12V,电源内阻不计，电阻R1=4Ω,R2=1Ω,R3=3Ω。使用叠加定理求通过各电阻中的电流。（3）求图2-13所示电路中的电流I（要有具体的过程）。（4）电路如图2-14所示，以至电源电动势E1=10V,E2=4V,电源内阻不计，电阻R1=R2=R6=2Ω,R3=1Ω，R4=10Ω,R5=8Ω。试用戴维宁定理求通过电阻R3的电流。
