电磁感应练习-教师用卷VIP免费

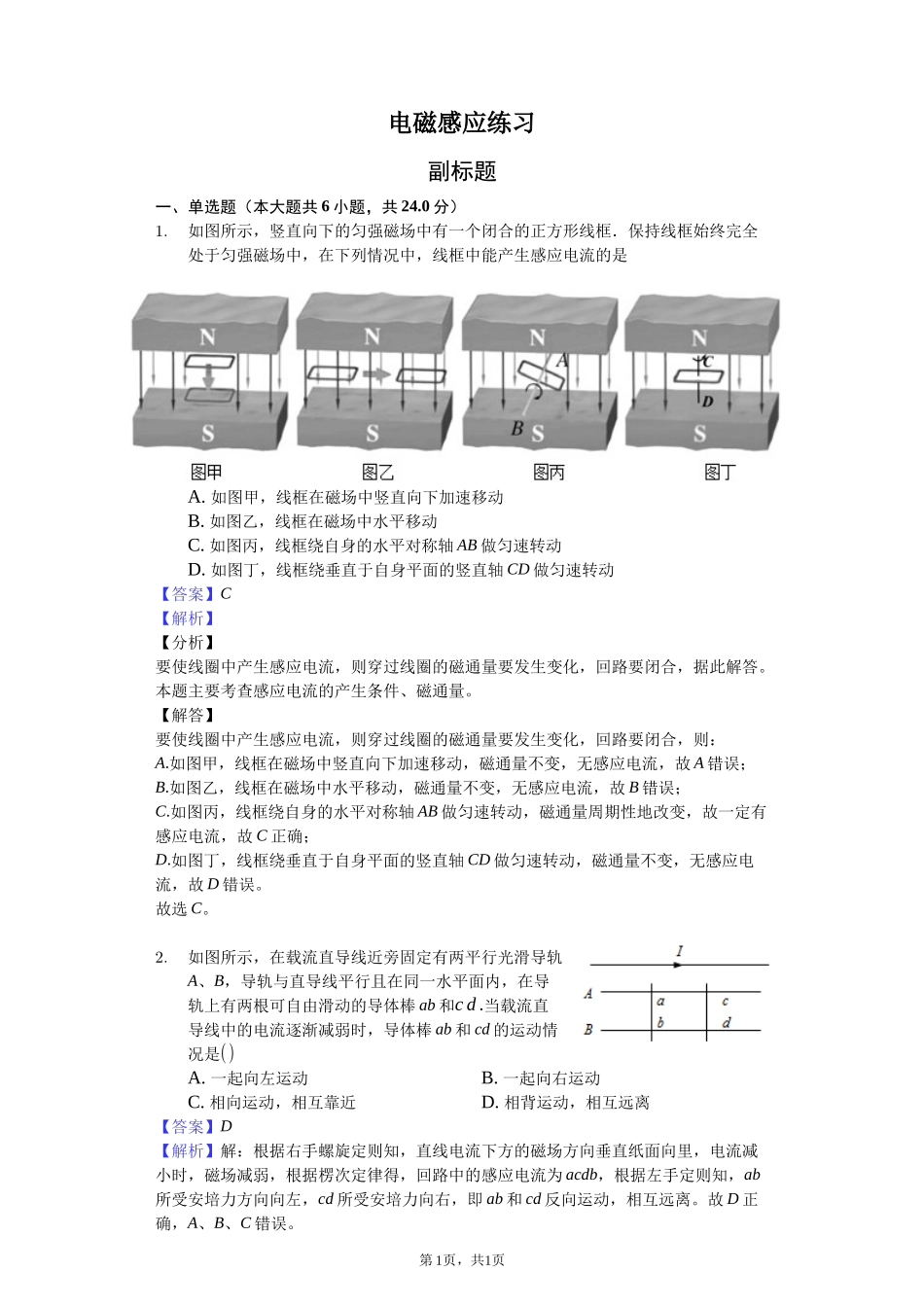

电磁感应练习副标题一、单选题（本大题共6小题，共24.0分）1.如图所示，竖直向下的匀强磁场中有一个闭合的正方形线框．保持线框始终完全处于匀强磁场中，在下列情况中，线框中能产生感应电流的是A.如图甲，线框在磁场中竖直向下加速移动B.如图乙，线框在磁场中水平移动C.如图丙，线框绕自身的水平对称轴AB做匀速转动D.如图丁，线框绕垂直于自身平面的竖直轴CD做匀速转动【答案】C【解析】【分析】要使线圈中产生感应电流，则穿过线圈的磁通量要发生变化，回路要闭合，据此解答。本题主要考查感应电流的产生条件、磁通量。【解答】要使线圈中产生感应电流，则穿过线圈的磁通量要发生变化，回路要闭合，则：A.如图甲，线框在磁场中竖直向下加速移动，磁通量不变，无感应电流，故A错误；B.如图乙，线框在磁场中水平移动，磁通量不变，无感应电流，故B错误；C.如图丙，线框绕自身的水平对称轴AB做匀速转动，磁通量周期性地改变，故一定有感应电流，故C正确；D.如图丁，线框绕垂直于自身平面的竖直轴CD做匀速转动，磁通量不变，无感应电流，故D错误。故选C。2.如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两根可自由滑动的导体棒ab和cd.当载流直导线中的电流逐渐减弱时，导体棒ab和cd的运动情况是()A.一起向左运动B.一起向右运动C.相向运动，相互靠近D.相背运动，相互远离【答案】D【解析】解：根据右手螺旋定则知，直线电流下方的磁场方向垂直纸面向里，电流减小时，磁场减弱，根据楞次定律得，回路中的感应电流为acdb，根据左手定则知，ab所受安培力方向向左，cd所受安培力向右，即ab和cd反向运动，相互远离。故D正确，A、B、C错误。第1页，共1页故选：D。根据右手螺旋定则判断直线电流周围的磁场，根据楞次定律判断出回路中的感应电流，再结合左手定则判断ab、cd所受的安培力方向，确定导体棒的运动情况．本题综合考查了右手螺旋定则、左手定则和楞次定律的综合运用，各种定则适用的范围不能混淆．3.如图所示，水平放置的两条光滑轨道上有两根金属棒，其中金属棒PQ固定不动，金属棒MN可自由移动，下列说法正确的是()A.当MN在外力的作用下向左匀速运动时，PQ受到的磁场力水平向左B.当MN在外力的作用下向左减速运动时，PQ受到的磁场力水平向左C.当MN在外力的作用下向左匀速运动时，N端电势高于M端，Q端电势高于P端D.当MN在外力的作用下向左加速运动时，N端电势高于M端，Q端电势高于P端【答案】B【解析】【分析】根据右手螺旋定则，判定其周围的磁场方向，因MN、PQ处于磁场中，当金属棒在其运动时，会有感应电流，由楞次定律可知，感应电流方向，再由左手定则，即可判定PQ或MN的运动情况。本题关键是分析好引起感应电流的磁通量的变化，进而才能分析产生电流的磁通量是由什么样的运动产生的，掌握安培定则、左手定则、右手定则，及楞次定律的应用。【解答】AC.因MN是匀速运动，产生的I1是恒定的，产生的穿过铁芯的磁场是恒定的，则L2线圈不会产生感应电流I2，则PQ不通电而不会受安培力，Q端和P端无电势差，故AC错误；B.MN向左减速时，产生的I1由右手定则知为M→N，大小I1=BLvR1逐渐减小，在铁芯产生的磁场由安培定则知向上，则穿过L2的磁场向上减小，由楞次定律知I2由Q→P，由左手定则知安培力水平向左，故B正确；D.MN向左加速时，产生的I1由右手定则知为M→N¿电源内部流向，则ϕM<ϕN¿，大小I1=BLvR1逐渐增大，在铁芯产生的磁场由安培定则知向上，则穿过L2的磁场向上增大，由楞次定律知I2由P→Q¿电源外部的电流流向，则φP>φQ¿，故D错误。故选B。4.如图所示，一半径为a、电阻为R的金属圆环¿被固定¿与匀强磁场垂直，且一半处在磁场中。在Δt时间内，磁感应强度的方向不变，大小由B均匀地增大到3B，在此过程中()A.线圈中产生的感应电动势为πa2B2ΔtB.线圈中产生的感应电动势为πa2BΔt第2页，共2页C.线圈中产生的感应电流为0D.线圈中产生的感应电流为2πa2BRΔt【答案】B【解析】【分析】根据法拉第电磁感应定律E=NΔϕΔt=NΔBΔtS，求解感应电动势，其中S是有效面积。解决电磁感应的问题，关键理解并掌握法拉第电磁感应...
