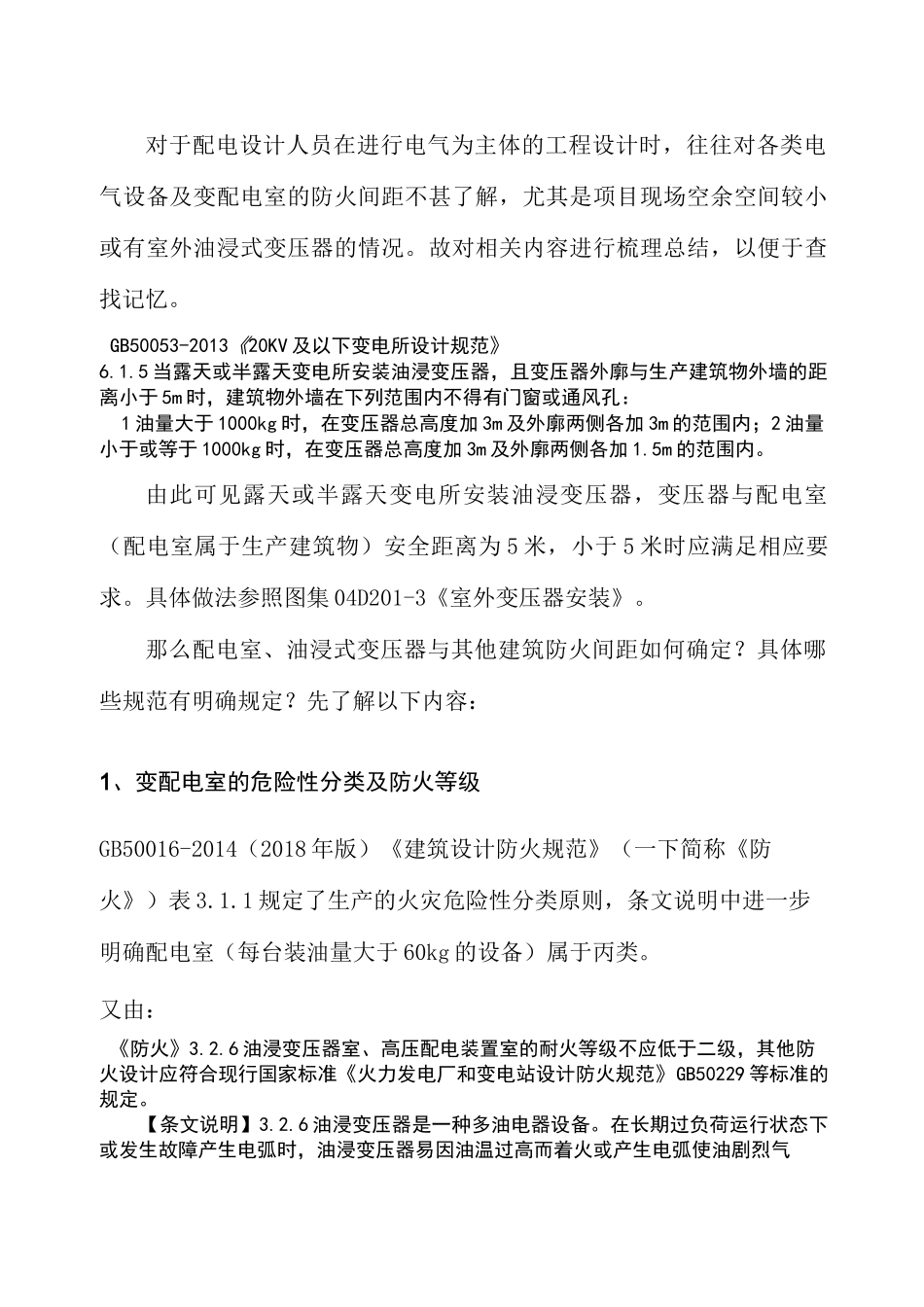

对于配电设计人员在进行电气为主体的工程设计时，往往对各类电气设备及变配电室的防火间距不甚了解，尤其是项目现场空余空间较小或有室外油浸式变压器的情况。故对相关内容进行梳理总结，以便于查找记忆。GB50053-2013《20KV及以下变电所设计规范》6.1.5当露天或半露天变电所安装油浸变压器，且变压器外廓与生产建筑物外墙的距离小于5m时，建筑物外墙在下列范围内不得有门窗或通风孔：1油量大于1000kg时，在变压器总高度加3m及外廓两侧各加3m的范围内；2油量小于或等于1000kg时，在变压器总高度加3m及外廓两侧各加1.5m的范围内。由此可见露天或半露天变电所安装油浸变压器，变压器与配电室（配电室属于生产建筑物）安全距离为5米，小于5米时应满足相应要求。具体做法参照图集04D201-3《室外变压器安装》。那么配电室、油浸式变压器与其他建筑防火间距如何确定？具体哪些规范有明确规定？先了解以下内容：1、变配电室的危险性分类及防火等级GB50016-2014（2018年版）《建筑设计防火规范》（一下简称《防火》）表3.1.1规定了生产的火灾危险性分类原则，条文说明中进一步明确配电室（每台装油量大于60kg的设备）属于丙类。又由：《防火》3.2.6油浸变压器室、高压配电装置室的耐火等级不应低于二级，其他防火设计应符合现行国家标准《火力发电厂和变电站设计防火规范》GB50229等标准的规定。【条文说明】3.2.6油浸变压器是一种多油电器设备。在长期过负荷运行状态下或发生故障产生电弧时，油浸变压器易因油温过高而着火或产生电弧使油剧烈气化，使变压器外壳爆裂酿成火灾事故。实际运行中的变压器存在燃烧或爆裂的可能，需提高其建筑的防火要求。对于干式或非燃液体的变压器，因其火灾危险性小，不易发生爆炸，故未作限制。参考《火力发电厂与变电站设计防火标准GB50229-2019》表11.1.1建（构）筑物的火灾危险性分类及其耐火等级应构滋物名称火灾危验性分类耐火等袈主控制變丁二纽遂电誥宣二级阀厅T二毀户内直谎单舍设备油・6Dk盂臥上丙二级单自设备曲fltoo扉及以下T二级无含油皑气谟备戊二级配电装董楼（X）单台设备誨量60昨削上丙二级单台设备洁跟及凶下T二级无含油电％设备戊二级油浸变压器室丙-ffi气体戴于式变压兽室T-JS电春器室（有可燃介质丨丙二级干戎电容器室T二级油漫电扰器蛮而二级干式电抗器室T二级柴弦发电机蛋W二氨戊二蜒检修备品仓库有含浊设备T二毀无含油设备茂二级开闭站及无变压器配电室对照配电装置无含油电气设备为戊类、二级防火，含油浸式变压器的配电室为丙类一级防火，油浸式变压器室为丙类二级防火，干式变压器室（仅含干式变压器的配电室）按丁类二级防火。实际设计中，按《防火》表3.4.1丙、丁、戊类厂房与厂房及仓库之间、一级二级之间的防火间距是一致的，故可都按丙类厂房二级防火记忆。2、变配电室与厂房的防火间距《防火》3.3.8变、配电室不应设置在甲、乙类厂房内或贴邻，且不应设置在爆炸性气体、粉尘坏境的危险区域内。供甲、乙类厂房专用的10kV及以下的变、配电站，当采用无门、窗、洞口的防火墙分隔时，可一面贴邻，并应符合现行国家标准《爆炸危险环境电力装置设计规范》GB50058等标准的规定。乙类厂房的配电站确需在防火墙上开窗时，应采用甲级防火窗。【条文说明】3.3.8本条为强制性标准条文。本条规定了变、配电站与甲、乙类厂房之间防火分隔要求。1运行中的变压器存在燃烧或爆裂的可能，易导致相邻的甲、乙类厂房发生更大的次生灾害，故需考虑釆用独立的建筑并在相互间保持足够的防火间距。如果生产上确有需要，可以设置一个专为甲类或乙类厂房服务的10kV及10kV以下的变电站、配电站，在厂房的一面外墙贴邻建造，并用无门窗洞口的防火墙隔开。条文中的“专用”，是指该变电站、配电站仅向与其贴邻的厂房供电，而不向其它厂房供电。对于乙类厂房的配电站，如氨压缩机房的配电站，为观察设备、仪表运转情况而需要设观察窗时，允许在配电站的防火墙上设置釆用不燃材料制作并且不能开启的防火窗。2除执行本条的规定外，其他防爆、防火要求，见本规范第3.6节、第9、10章和现行国家标准《爆炸危险环境电力装置设计规范》GB50058的相关规定。此条文...
