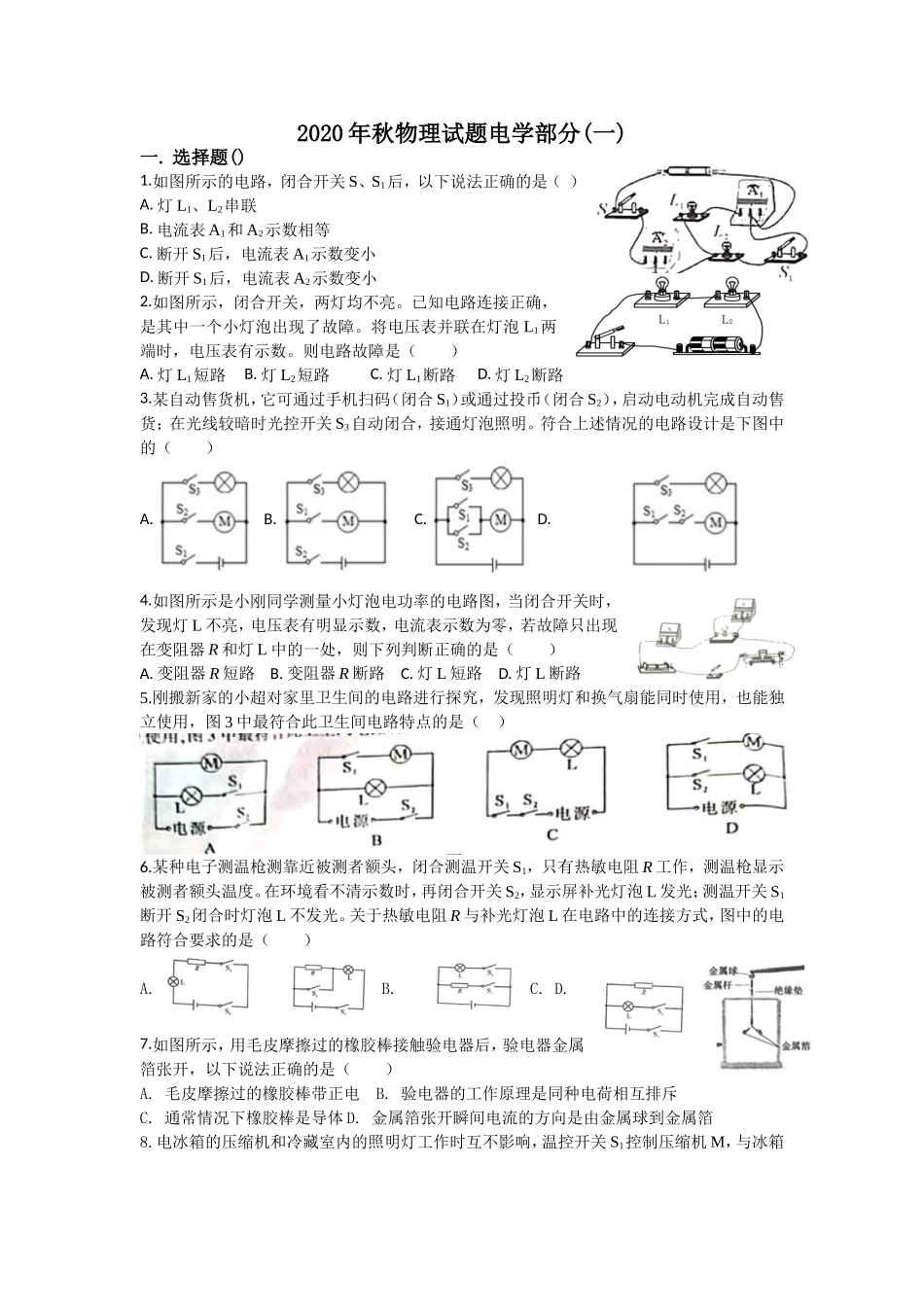

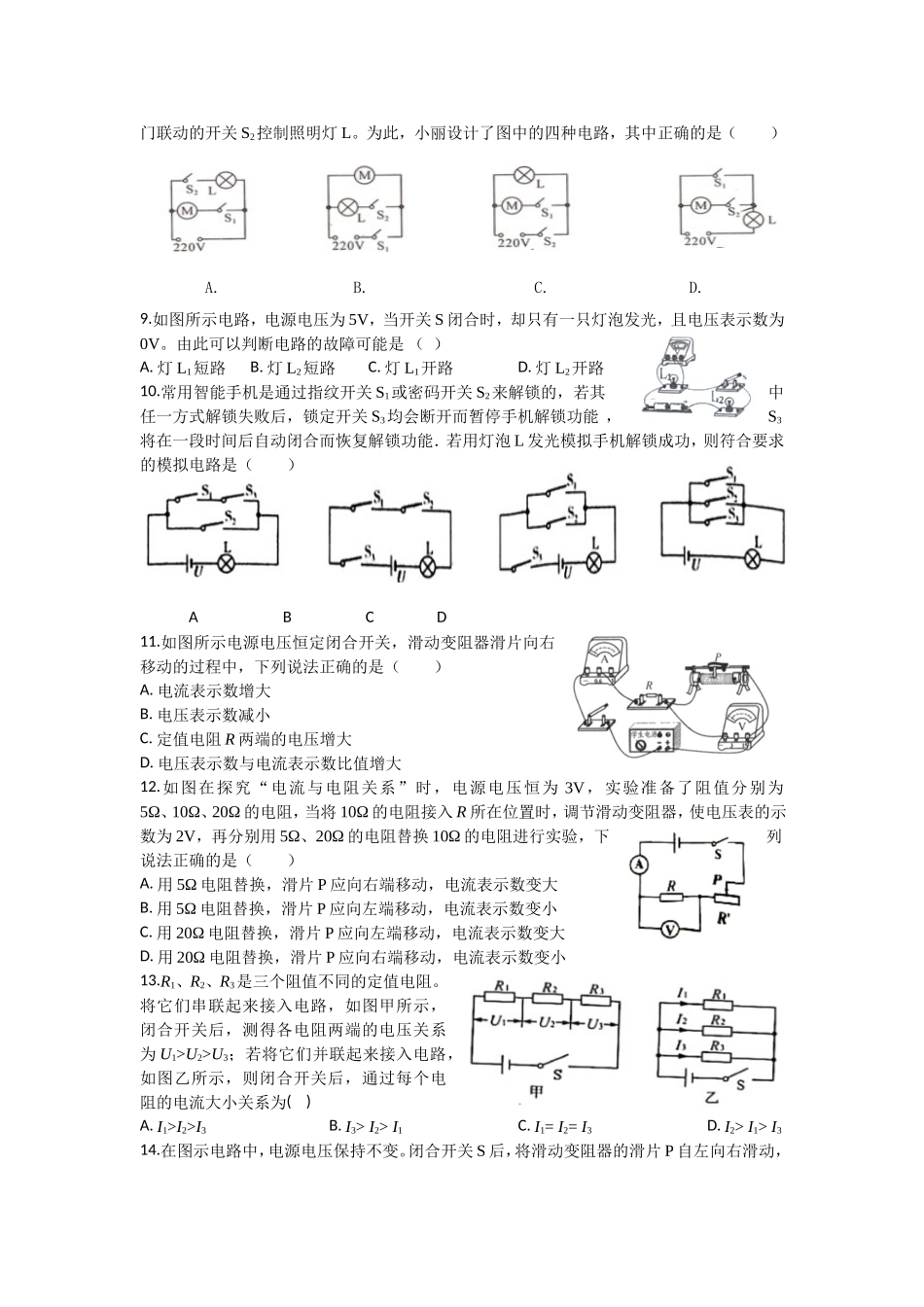

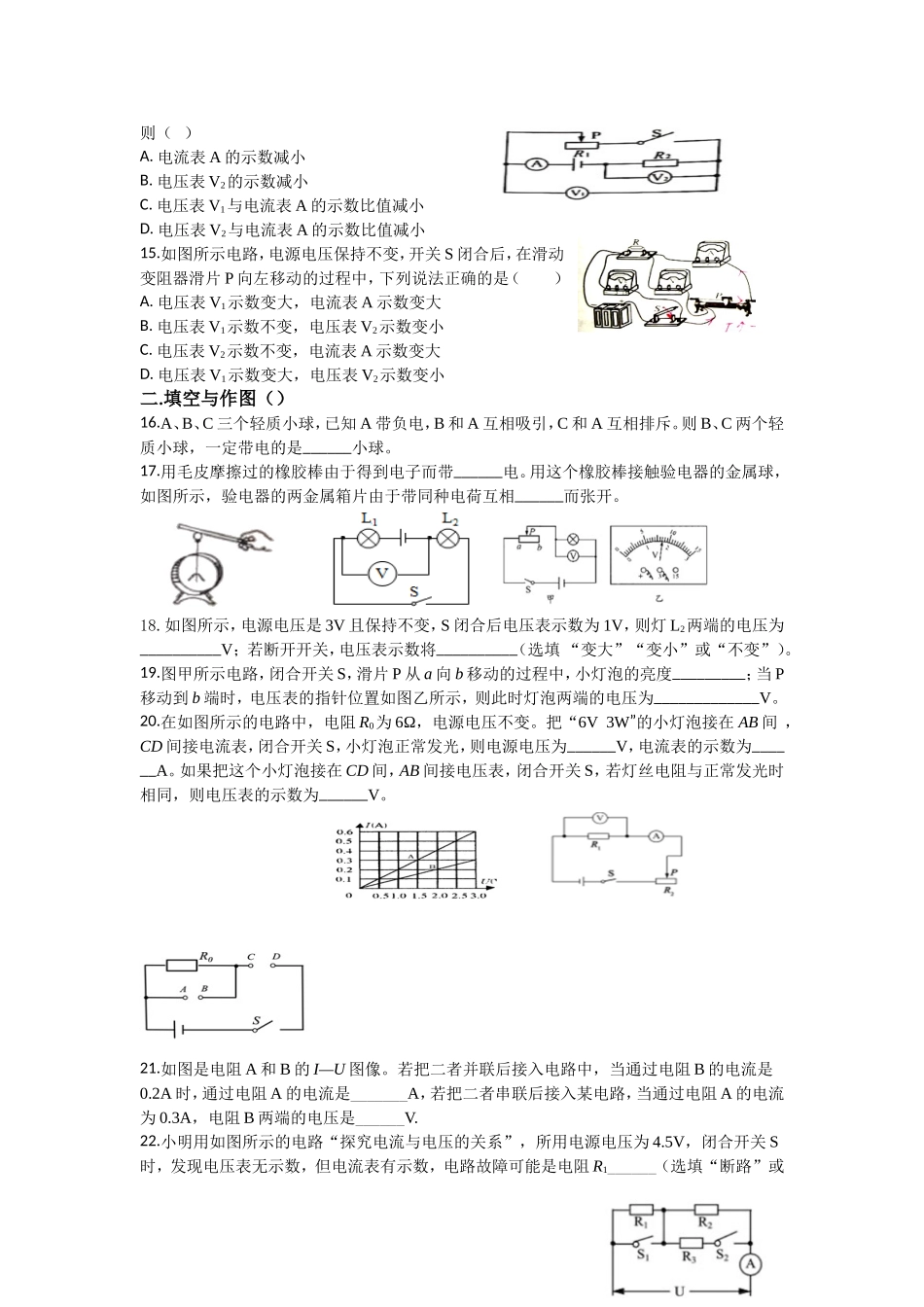

2020年秋物理试题电学部分(一)一.选择题()1.如图所示的电路，闭合开关S、S1后，以下说法正确的是（）A.灯L1、L2串联B.电流表A1和A2示数相等C.断开S1后，电流表A1示数变小D.断开S1后，电流表A2示数变小2.如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（）A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路3.某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（）A.B.C.D.D.4.如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（）A.变阻器R短路B.变阻器R断路C.灯L短路D.灯L断路5.刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图3中最符合此卫生间电路特点的是（）6.某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（）A.B.C.D.7.如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是（）A.毛皮摩擦过的橡胶棒带正电B.验电器的工作原理是同种电荷相互排斥C.通常情况下橡胶棒是导体D.金属箔张开瞬间电流的方向是由金属球到金属箔8.电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图中的四种电路，其中正确的是（）A.B.C.D.9.如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。由此可以判断电路的故障可能是（）A.灯L1短路B.灯L2短路C.灯L1开路D.灯L2开路10.常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（）ABCD11.如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（）A.电流表示数增大B.电压表示数减小C.定值电阻R两端的电压增大D.电压表示数与电流表示数比值增大12.如图在探究“电流与电阻关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（）A.用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B.用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C.用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D.用20Ω电阻替换，滑片P应向右端移动，电流表示数变小13.R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为()A.I1>I2>I3B.I3>I2>I1C.I1=I2=I3D.I2>I1>I314.在图示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则（）A.电流表A的示数减小B.电压表V2的示数减小C.电压表V1与电流表A的示数比值减小D.电压表V2与电流表A的示数比值减小15.如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A.电压表V1示数变大，电流表A示数变大B.电压表V1示数不变，电压表V2示数变小C.电压表V2示数不变，电流表A示数变大D.电压表V1示数变大，电压表V2示数变小二.填空与作图（）16.A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相排斥。则B、C两个轻质小球，一定带电的是______小球。17.用毛皮摩擦过的橡胶棒由于得...
