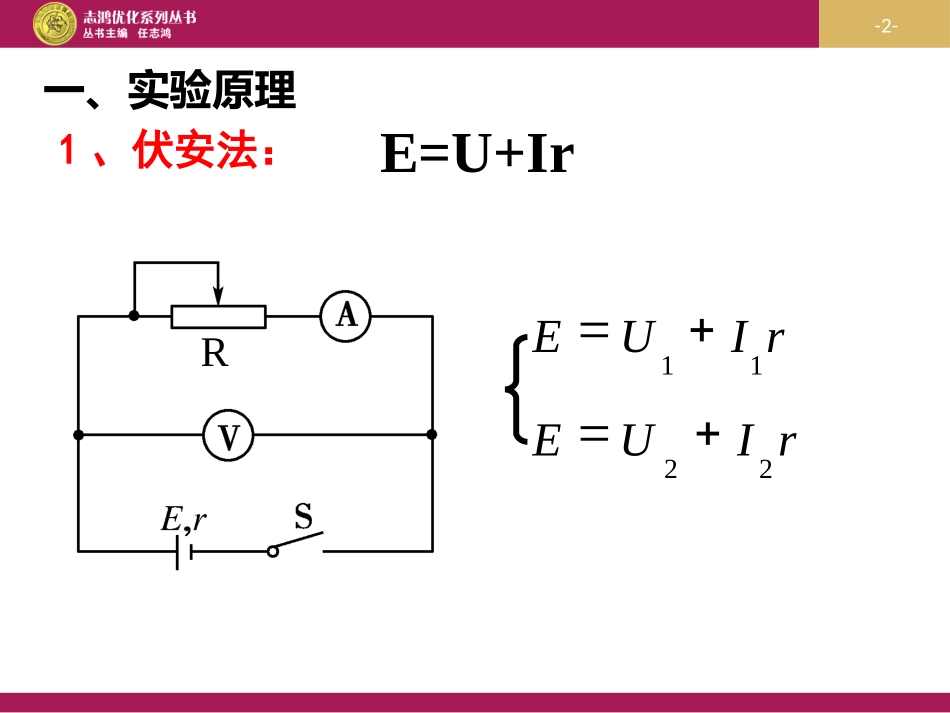

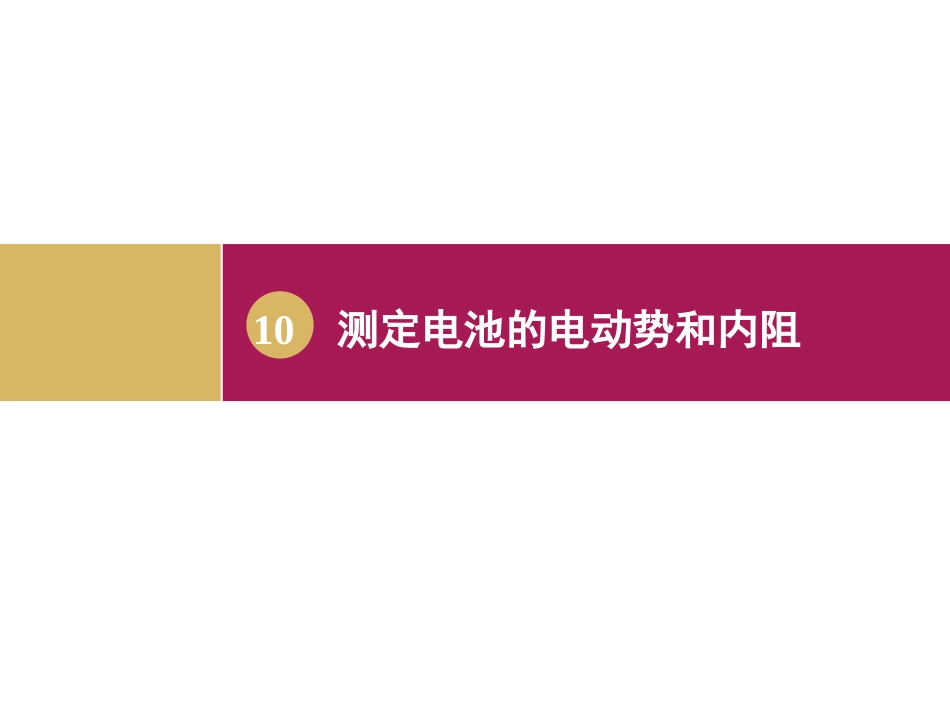

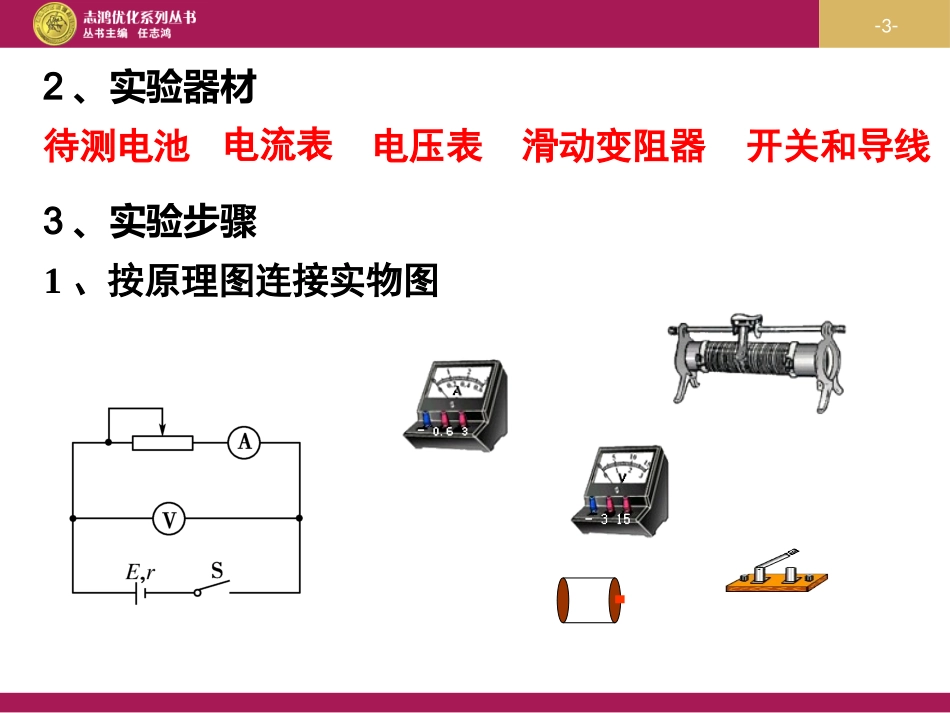

10测定电池的电动势和内阻-2-一、实验原理E=U+IrrIUErIUE22111、伏安法：R-3-2、实验器材电流表电压表滑动变阻器待测电池开关和导线3、实验步骤1、按原理图连接实物图-4-2、闭合开关前，把变阻器的滑片移到一端使其阻值最大3、闭合开关,调节变阻器,使电流表的读数有明显示数,记录一组电流表和电压表的示数,用同样的方法测量并记录几组U,I值（至少6组）4、断开开关,整理好器材第1组第2组第3组第4组第5组第6组U/VI/A-5--6-方法二:图象法在坐标纸上以I为横坐标，路端电压U为纵坐标，用测出几组的（I,U）值画出U－I图象.E等于U轴截距IUkr-7-画U-I图线时，应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，这样可起到正负误差相互抵消的作用。个别偏离直线太远的点可舍去.图象充分利用了各次测量数据，减少了偶然误差。图象法的优点：-8-6、注意事项1、应选择阻值范围小而额定电流大的滑动变阻器，电压表在满足量程要求的前提下选取内阻较大的。2、为了使电路的路端电压变化明显，应使用内阻较大一些的旧电池.4.干电池在大电流放电时，电动势E会明显下降，内阻会明显增大，在实验中不要将电流调得太大，每次读完数后立即断电，以免使电动势和内阻发生变化.3.在开关闭合前，变阻器滑片应置于阻值最大位置处.AVS甲R-9-5、画U-I图线时，纵轴的刻度可以不从零开始,而是根据测得的数据从某一恰当的值开始(但横坐标必须从0开始)这时图线与横轴的交点不再是短路电流，而图线与纵轴的截距仍为电动势E，图线的斜率的绝对值仍为内阻r.
