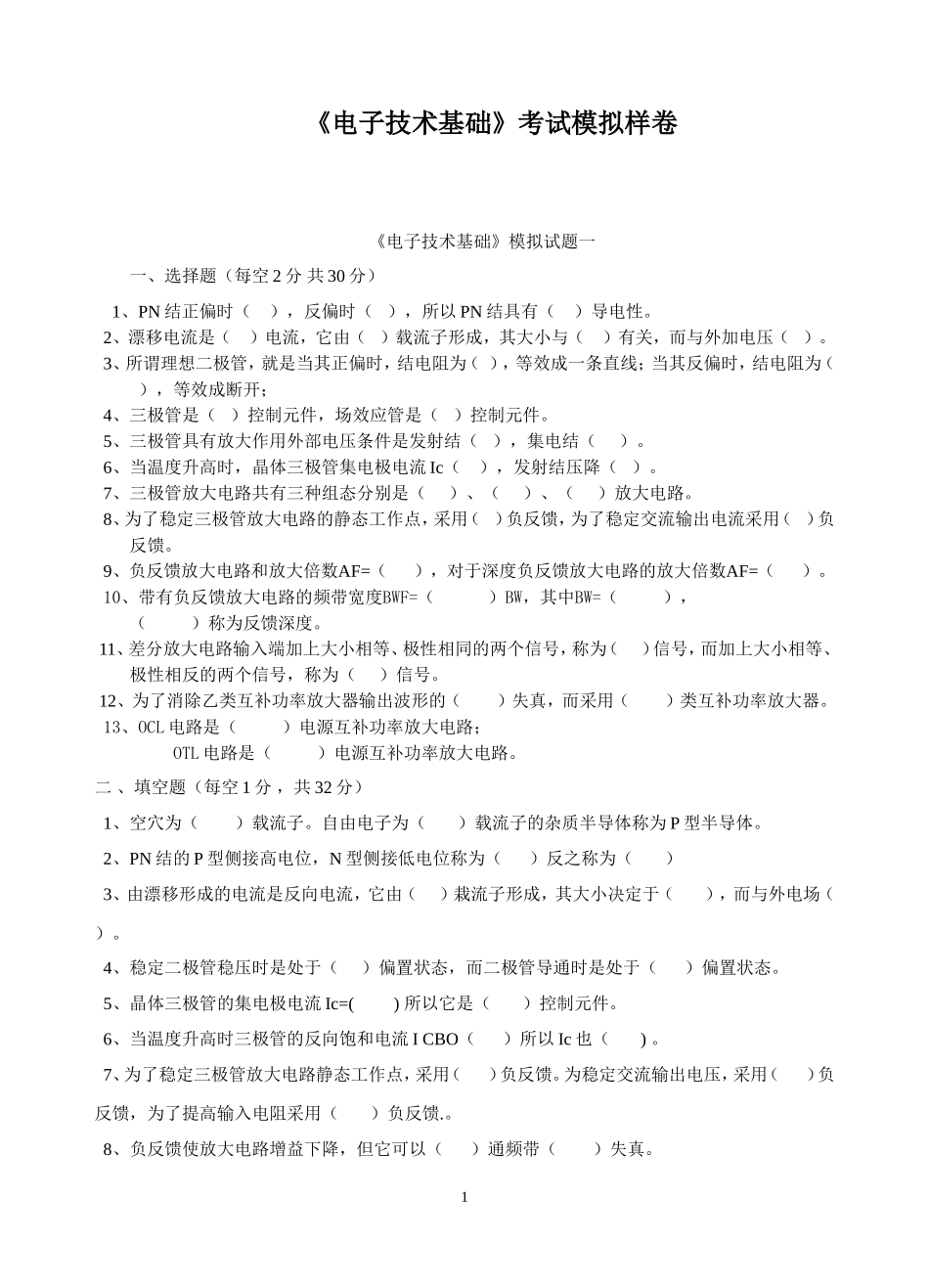

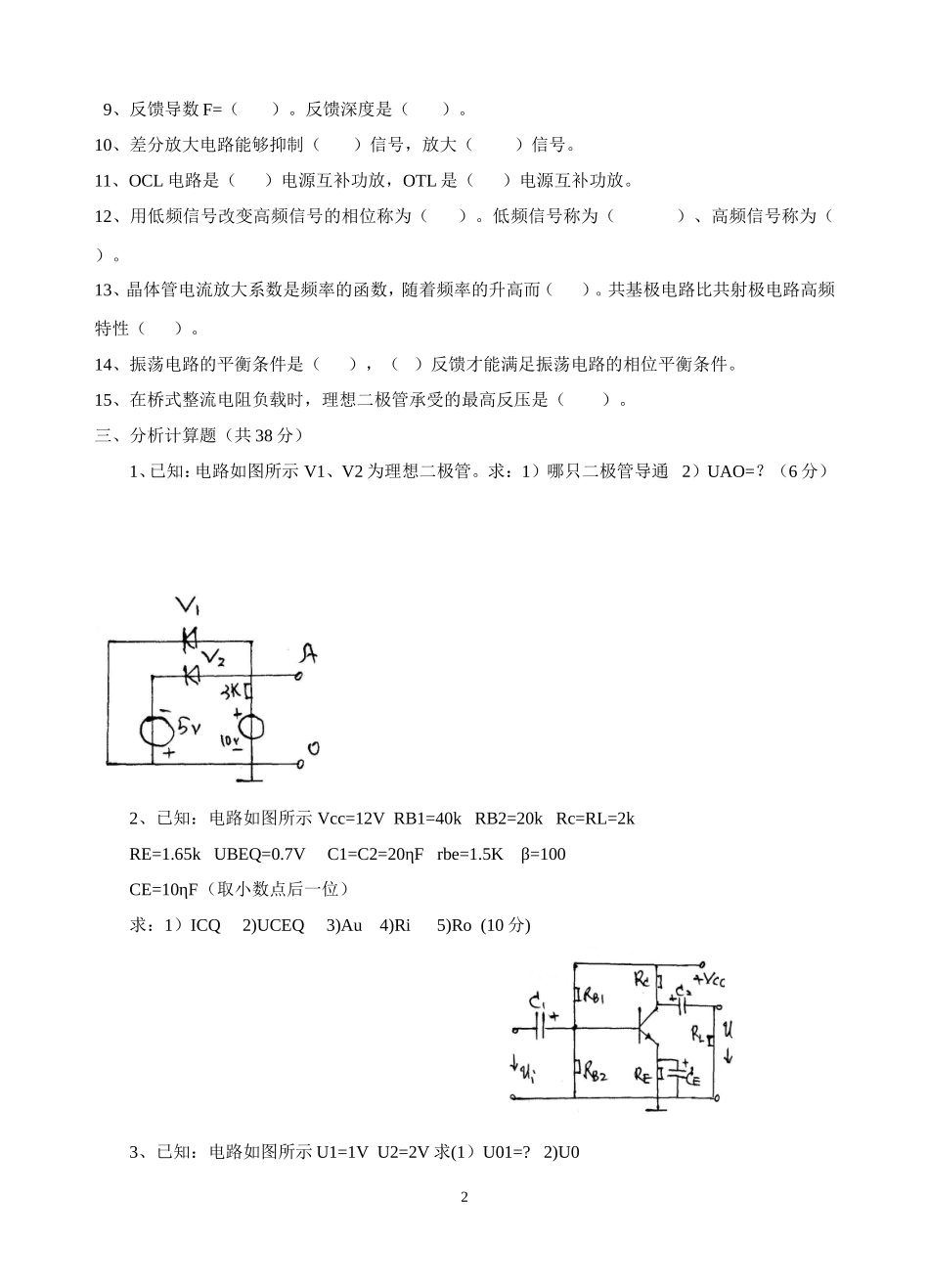

《电子技术基础》考试模拟样卷《电子技术基础》模拟试题一一、选择题（每空2分共30分）1、PN结正偏时（），反偏时（），所以PN结具有（）导电性。2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。3、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成断开；4、三极管是（）控制元件，场效应管是（）控制元件。5、三极管具有放大作用外部电压条件是发射结（），集电结（）。6、当温度升高时，晶体三极管集电极电流Ic（），发射结压降（）。7、三极管放大电路共有三种组态分别是（）、（）、（）放大电路。8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。二、填空题（每空1分，共32分）1、空穴为（）载流子。自由电子为（）载流子的杂质半导体称为P型半导体。2、PN结的P型侧接高电位，N型侧接低电位称为（）反之称为（）3、由漂移形成的电流是反向电流，它由（）栽流子形成，其大小决定于（），而与外电场（）。4、稳定二极管稳压时是处于（）偏置状态，而二极管导通时是处于（）偏置状态。5、晶体三极管的集电极电流Ic=()所以它是（）控制元件。6、当温度升高时三极管的反向饱和电流ICBO（）所以Ic也（)。7、为了稳定三极管放大电路静态工作点，采用（）负反馈。为稳定交流输出电压，采用（）负反馈，为了提高输入电阻采用（）负反馈.。8、负反馈使放大电路增益下降，但它可以（）通频带（）失真。19、反馈导数F=（）。反馈深度是（）。10、差分放大电路能够抑制（）信号，放大（）信号。11、OCL电路是（）电源互补功放，OTL是（）电源互补功放。12、用低频信号改变高频信号的相位称为（）。低频信号称为（）、高频信号称为（）。13、晶体管电流放大系数是频率的函数，随着频率的升高而（）。共基极电路比共射极电路高频特性（）。14、振荡电路的平衡条件是（），（）反馈才能满足振荡电路的相位平衡条件。15、在桥式整流电阻负载时，理想二极管承受的最高反压是（）。三、分析计算题（共38分）1、已知：电路如图所示V1、V2为理想二极管。求：1）哪只二极管导通2）UAO=？（6分）2、已知：电路如图所示Vcc=12VRB1=40kRB2=20kRc=RL=2kRE=1.65kUBEQ=0.7VC1=C2=20ηFrbe=1.5Kβ=100CE=10ηF（取小数点后一位）求：1）ICQ2)UCEQ3)Au4)Ri5)Ro(10分)3、已知：电路如图所示U1=1VU2=2V求(1）U01=?2)U02(6分)4、已知：RC振荡电路如下图所示R=7.9KΩC=0.02ηFR1=5KΩ求：1）fo2）Rt冷态电阻3）指明Rt的温度特性（9分）5、已知：电路如图IQ=5mAR1=500ΩR2=0.4KΩ求：输出电压Uo（7分）试题一答案一、选择题（每空2分共30分）1、导通截止单向2、反向少数温度无关3、零无穷大4、电流电压5、正偏反偏36、增加减小7、共射极共集电极共基极8、直流电流9、A/1+AF1/F10、1+AFfH–fL1+AF11、共模差模12、交越甲乙13、双单二、填空（每空1分共32分）1、多数少数2、正偏反偏3、少数温度无关4、反向正向5、β电流6、增加也增加7、直流电压串联8、扩展减少9、Xf/Xo1+AF10、共模差模11、双单12、调相调制载波13、下降好14、AF=1正15、√2U2三、分析与计算题（共38分）6分1、1）V2导通2）UAO=-5V10分2、1）2mA2)4.7V3)-66.74）1.4KΩ5）2KΩ6分3、1）1V6V9分4、1）1KHz2）20KΩ3）正温度系数7分5、14V4《电子技术基础》模拟试题二一、选择填空题：（每空1分共40分）1、三端集成稳压器CW7812的输出电压是（）。A、12VB、5VC、9V2、用直流电压表测得放大电路中某三极管各管脚电位分别是2V、6V、2.7V，则三个电极分别是（...
