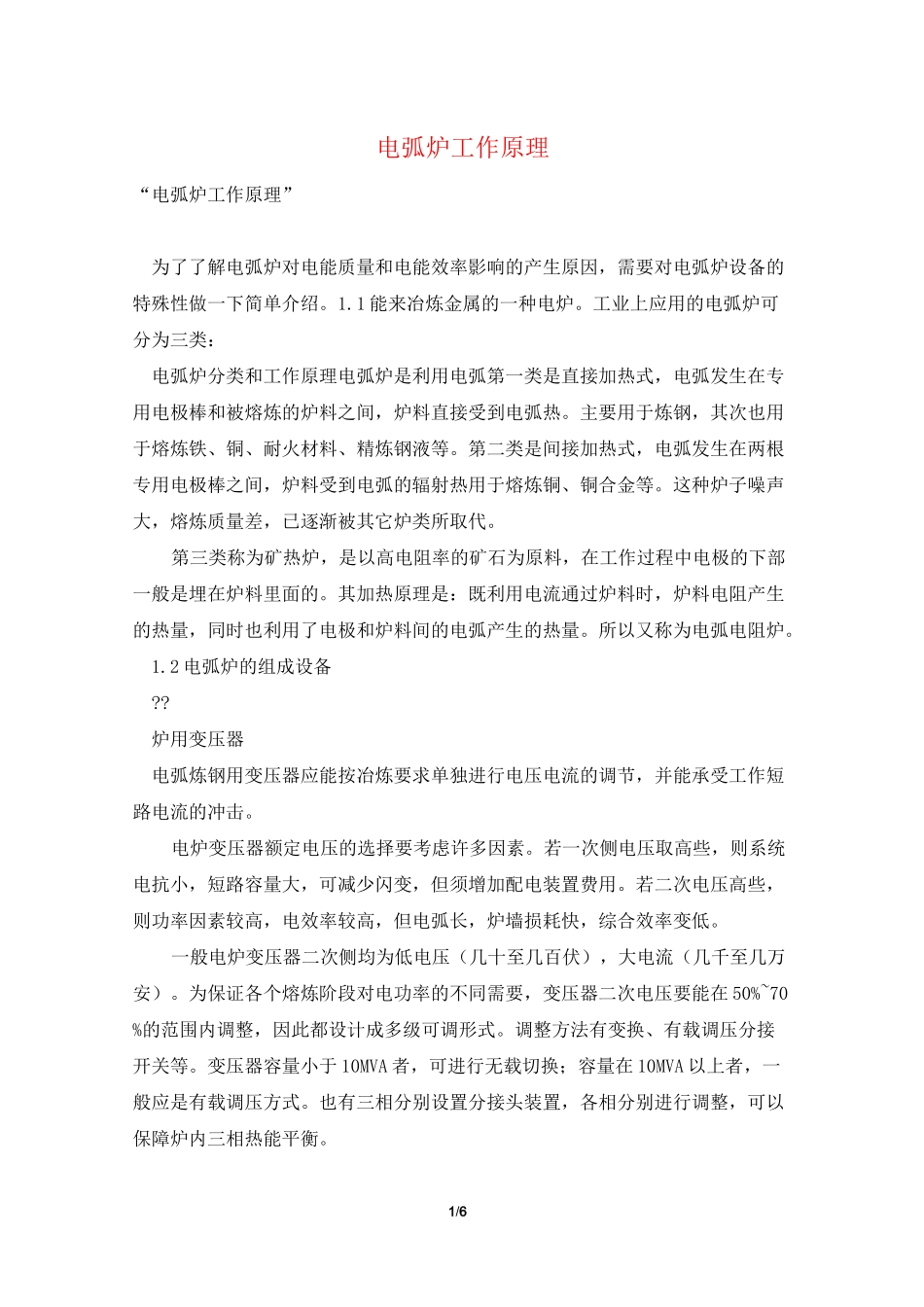

1/6电弧炉工作原理“电弧炉工作原理”为了了解电弧炉对电能质量和电能效率影响的产生原因，需要对电弧炉设备的特殊性做一下简单介绍。1.1能来冶炼金属的一种电炉。工业上应用的电弧炉可分为三类：电弧炉分类和工作原理电弧炉是利用电弧第一类是直接加热式，电弧发生在专用电极棒和被熔炼的炉料之间，炉料直接受到电弧热。主要用于炼钢，其次也用于熔炼铁、铜、耐火材料、精炼钢液等。第二类是间接加热式，电弧发生在两根专用电极棒之间，炉料受到电弧的辐射热用于熔炼铜、铜合金等。这种炉子噪声大，熔炼质量差，已逐渐被其它炉类所取代。第三类称为矿热炉，是以高电阻率的矿石为原料，在工作过程中电极的下部一般是埋在炉料里面的。其加热原理是：既利用电流通过炉料时，炉料电阻产生的热量，同时也利用了电极和炉料间的电弧产生的热量。所以又称为电弧电阻炉。1.2电弧炉的组成设备??炉用变压器电弧炼钢用变压器应能按冶炼要求单独进行电压电流的调节，并能承受工作短路电流的冲击。电炉变压器额定电压的选择要考虑许多因素。若一次侧电压取高些，则系统电抗小，短路容量大，可减少闪变，但须增加配电装置费用。若二次电压高些，则功率因素较高，电效率较高，但电弧长，炉墙损耗快，综合效率变低。一般电炉变压器二次侧均为低电压（几十至几百伏），大电流（几千至几万安）。为保证各个熔炼阶段对电功率的不同需要，变压器二次电压要能在50%~70%的范围内调整，因此都设计成多级可调形式。调整方法有变换、有载调压分接开关等。变压器容量小于10MVA者，可进行无载切换；容量在10MVA以上者，一般应是有载调压方式。也有三相分别设置分接头装置，各相分别进行调整，可以保障炉内三相热能平衡。2/6与普通电力变压器相比，电炉专用变压器有以下特点：a.有较大的过负荷能力；b.有较高的机械强度；c.有较大的短路阻抗；d.有几个二次电压等级；e.有较大的变压比；f.二次电压低而电流大。电炉变压器和电弧炉的容量比一般为0.4~1.2MVA/1。电弧炉的电流控制，是由电弧炉变压器高压侧绕组分接头的切换和电极的升降来达到的。?电抗器为了稳定电弧和限制短路电流，需要约等于变压器容量35%的电抗容量，串入变压器主回路中。大型电弧炉变压器，本身具有满足需要的电抗值，不需外加电抗器；而小于10MVA的变压器，电抗不满足要求，需在一次侧外加电抗器。电抗器的结构特点是：既使通过短路电流，铁芯也不发生磁饱和。电抗器可装在电炉变压器的内部，称为内附式；也可做成装在变压器外部的独立电抗器，称为外附式。电炉变压器一般要串联电抗器，使得变压器短路阻抗和电抗器电抗之和达到0.33~0.5标准值（以电炉变压器额定容量为基准）。容量小于10MVA的电炉变压器，有时在其高压侧装有串联电抗器，以降低短路电流和稳定电弧。对于较大容量的电炉变压器，它本身的漏电抗已足够大，不需再串联电抗器。?高压断路器炼钢电弧炉对高压断路器的要求是：断流容量大；允许频繁动作；便于维修和使用寿命长。电弧电阻炉负载平稳，连续运行，常用多油或少油式高压断路器，炼钢电弧炉断路器经常跳闸，多选用六氟化硫断路器、电磁式空气断路器、真空断路器等。?电流互感器大型炼钢电弧炉的二次电流很大，无法配用电流互感器。因此，低压侧仪表，电极升降自动调节电流信号，都接到高压侧电流互感器上，或接在电炉变压器的第三绕组上(可变变比)。?电磁搅拌器3/6为了强化钢液与熔渣反应，使钢液温度和成分均匀，在炼钢电弧炉炉底部，加装电磁搅拌器。搅拌器由绕有两组线圈的铁芯构成。它本身相当于电机的定子，溶池中的钢液相当转子。搅拌器线圈中通以可产生移相磁场的两相低频电流，磁场使钢液中产生感应电流，移动磁场与感应电流相互作用，使钢液在电动力的推动下，顺着移动磁场移动的方向流动，从而使钢液得到了搅拌。采用电磁搅拌的电弧炉，其炉底要用非磁性钢板制成。为了改变电磁搅拌器的搅拌力，要求采用可调频率的低频电源，其频率在0.3~0.5HZ内调节。一般采用晶阐管变频电源。需加装电容器以提高功率因素，并加装电抗器防止产生谐振。通过对电弧炉设备的电气特性的分析，可以得出以下结论：a)为使电弧炉工作中...
