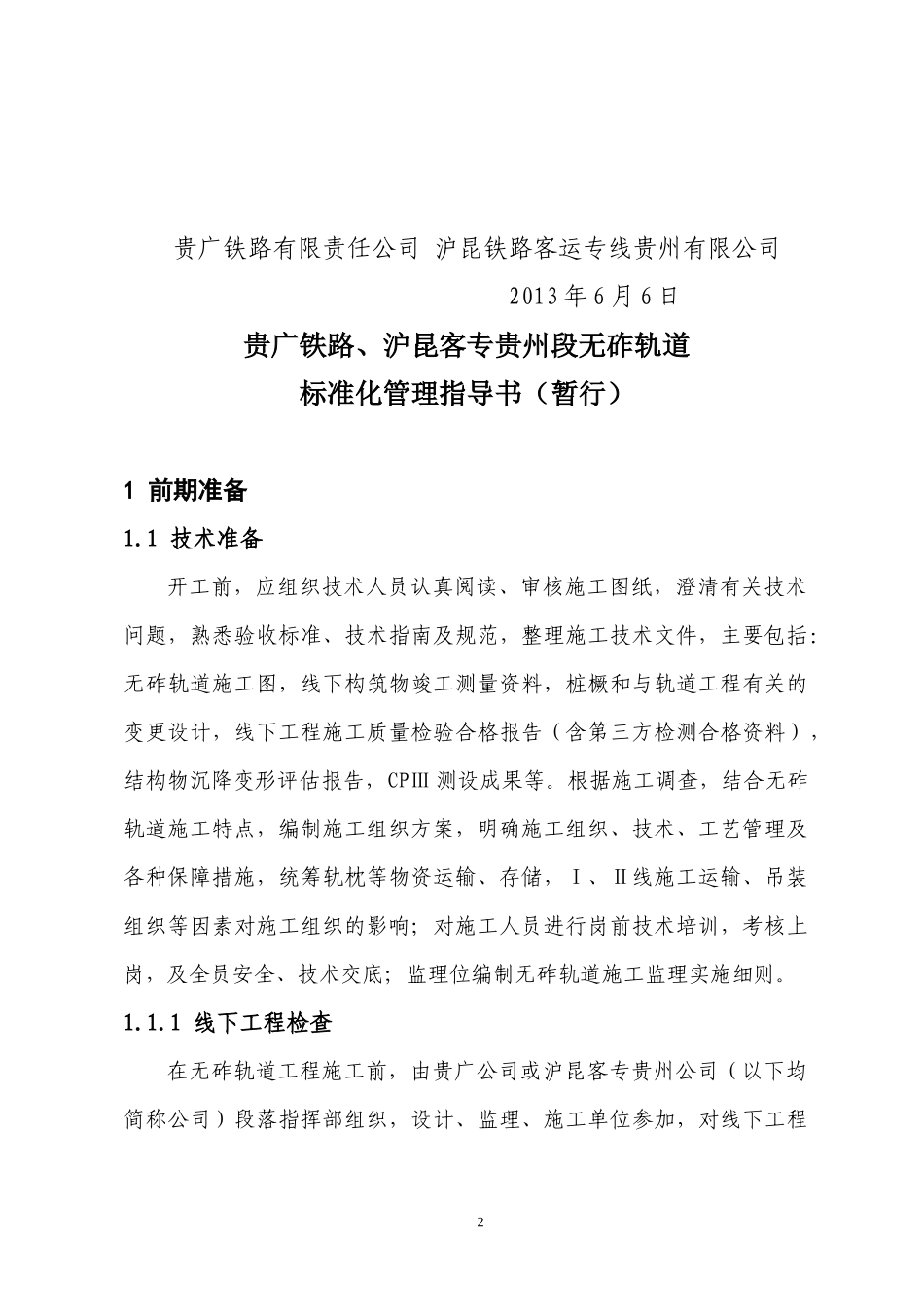

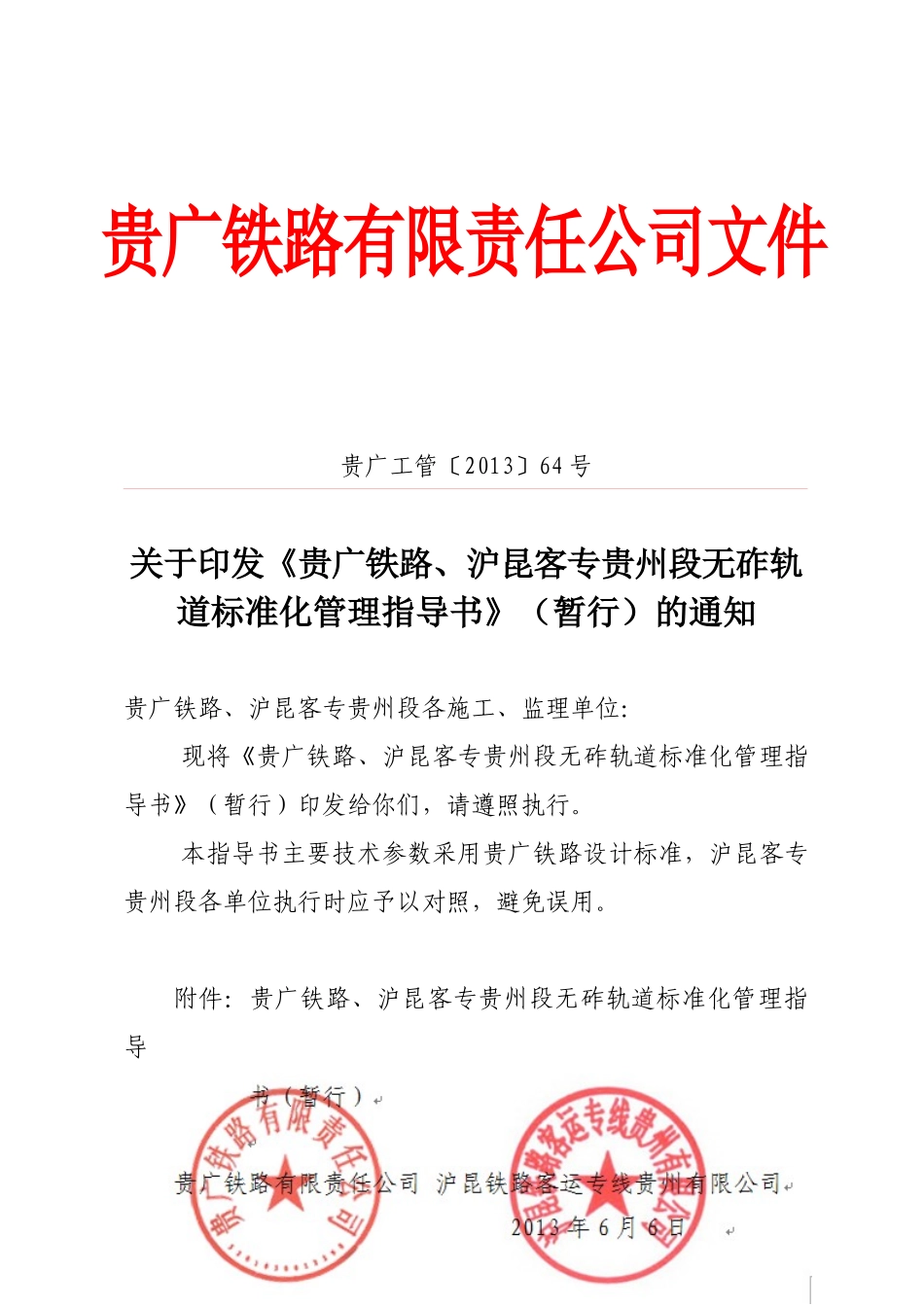

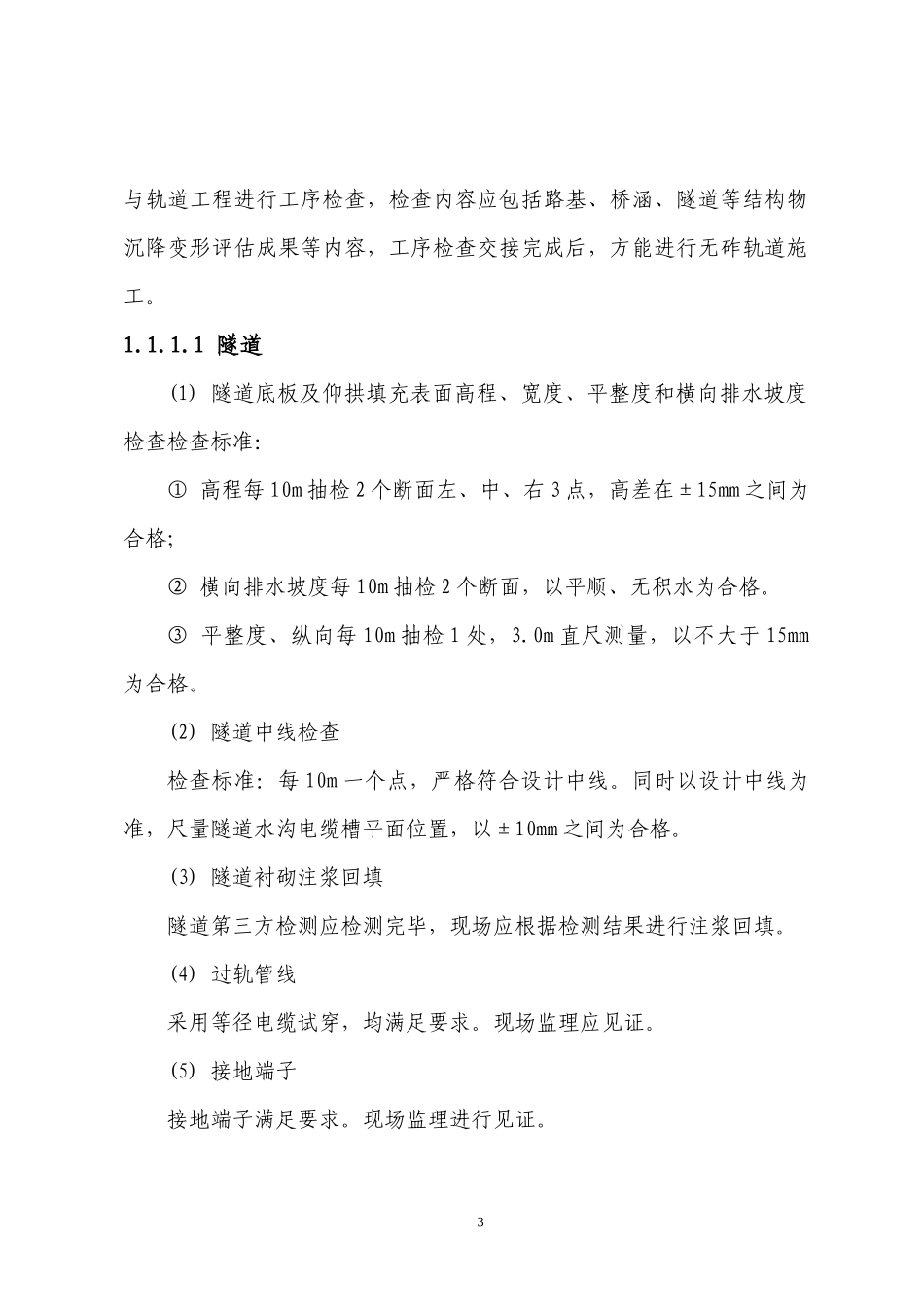

贵广工管〔2013〕64号关于印发《贵广铁路、沪昆客专贵州段无砟轨道标准化管理指导书》（暂行）的通知贵广铁路、沪昆客专贵州段各施工、监理单位：现将《贵广铁路、沪昆客专贵州段无砟轨道标准化管理指导书》（暂行）印发给你们，请遵照执行。本指导书主要技术参数采用贵广铁路设计标准，沪昆客专贵州段各单位执行时应予以对照，避免误用。附件：贵广铁路、沪昆客专贵州段无砟轨道标准化管理指导书（暂行）1贵广铁路有限责任公司文件贵广铁路有限责任公司沪昆铁路客运专线贵州有限公司2013年6月6日贵广铁路、沪昆客专贵州段无砟轨道标准化管理指导书（暂行）1前期准备1.1技术准备开工前，应组织技术人员认真阅读、审核施工图纸，澄清有关技术问题，熟悉验收标准、技术指南及规范，整理施工技术文件，主要包括：无砟轨道施工图，线下构筑物竣工测量资料，桩橛和与轨道工程有关的变更设计，线下工程施工质量检验合格报告（含第三方检测合格资料），结构物沉降变形评估报告，CPⅢ测设成果等。根据施工调查，结合无砟轨道施工特点，编制施工组织方案，明确施工组织、技术、工艺管理及各种保障措施，统筹轨枕等物资运输、存储，Ⅰ、Ⅱ线施工运输、吊装组织等因素对施工组织的影响；对施工人员进行岗前技术培训，考核上岗，及全员安全、技术交底；监理位编制无砟轨道施工监理实施细则。1.1.1线下工程检查在无砟轨道工程施工前，由贵广公司或沪昆客专贵州公司（以下均简称公司）段落指挥部组织，设计、监理、施工单位参加，对线下工程2与轨道工程进行工序检查，检查内容应包括路基、桥涵、隧道等结构物沉降变形评估成果等内容，工序检查交接完成后，方能进行无砟轨道施工。1.1.1.1隧道(1)隧道底板及仰拱填充表面高程、宽度、平整度和横向排水坡度检查检查标准：①高程每10m抽检2个断面左、中、右3点，高差在±15mm之间为合格；②横向排水坡度每10m抽检2个断面，以平顺、无积水为合格。③平整度、纵向每10m抽检1处，3.0m直尺测量，以不大于15mm为合格。(2)隧道中线检查检查标准：每10m一个点，严格符合设计中线。同时以设计中线为准，尺量隧道水沟电缆槽平面位置，以±10mm之间为合格。(3)隧道衬砌注浆回填隧道第三方检测应检测完毕，现场应根据检测结果进行注浆回填。(4)过轨管线采用等径电缆试穿，均满足要求。现场监理应见证。(5)接地端子接地端子满足要求。现场监理进行见证。3(6)排水系统全隧排水系统应全部进行检查。(7)内业资料施工日志、检验批、施工记录等内业资料齐备，分部、分项工程验收监理签字齐全。1.1.1.2路基(1)基床表层级配碎石压实质量基床表层每100m抽检动态变形模量和压实系数各6个点，其中左右距离边线1.5m处各2个点，路基中部2个点。地基系数抽检4点，其中左右距离边线1.5m处各1个点，路基中部2个点。检验标准：地基系数K30≥190动态变形模量Evd≥55压实系数K≥0.97(2)表层填筑厚度沿线路纵向每100m抽检3个点，级配碎石厚度允许偏差0～-20mm。(3)中线及高程中线及路肩高程纵向每100m抽检5个点，允许偏差±10mm。(4)宽度及横坡宽度以中线至路肩边缘距离为准，纵向每100m抽检5个点，要求宽度不小于设计宽度，允许误差0～+20mm。横向坡度纵向每100m抽检5个4点，允许偏差±0.5%。(5)平整度沿线路纵向每100m抽检10个点，以不大于15mm为合格。(6)接触网基础接触网基础全部进行检查，要求里程施工误差在±0.5m之内，高程误差在±5mm之内。预埋地脚螺栓初值误差在±1mm之内，相邻间距误差在±1mm之内，螺栓对角线间距误差在±1.5mm之内。并对接触网基础上接地端子进行检查测试。(7)电缆井及过轨管线验收前对照设计表进行检查，检查电缆井数量、里程及类型，确保和设计相符。过轨管线进行试穿，并就数量、里程及类型进行检查确认。⑻内业资料施工日志、检验批、施工记录等内业资料齐备，分部、分项工程验收监理签字齐全。1.1.1.3桥梁工程(1)桥梁中线及高程桥梁高程每跨按照左、右、中三条线进行控制，每条线测跨中和梁端3处，要求允许偏差在0～-20之间为合格。中心线全部检查，与设计中线偏差在±10mm之间为合格。(2)桥面平整度5每跨按照底座板中线两侧各0.5m左右处4条检查线...
