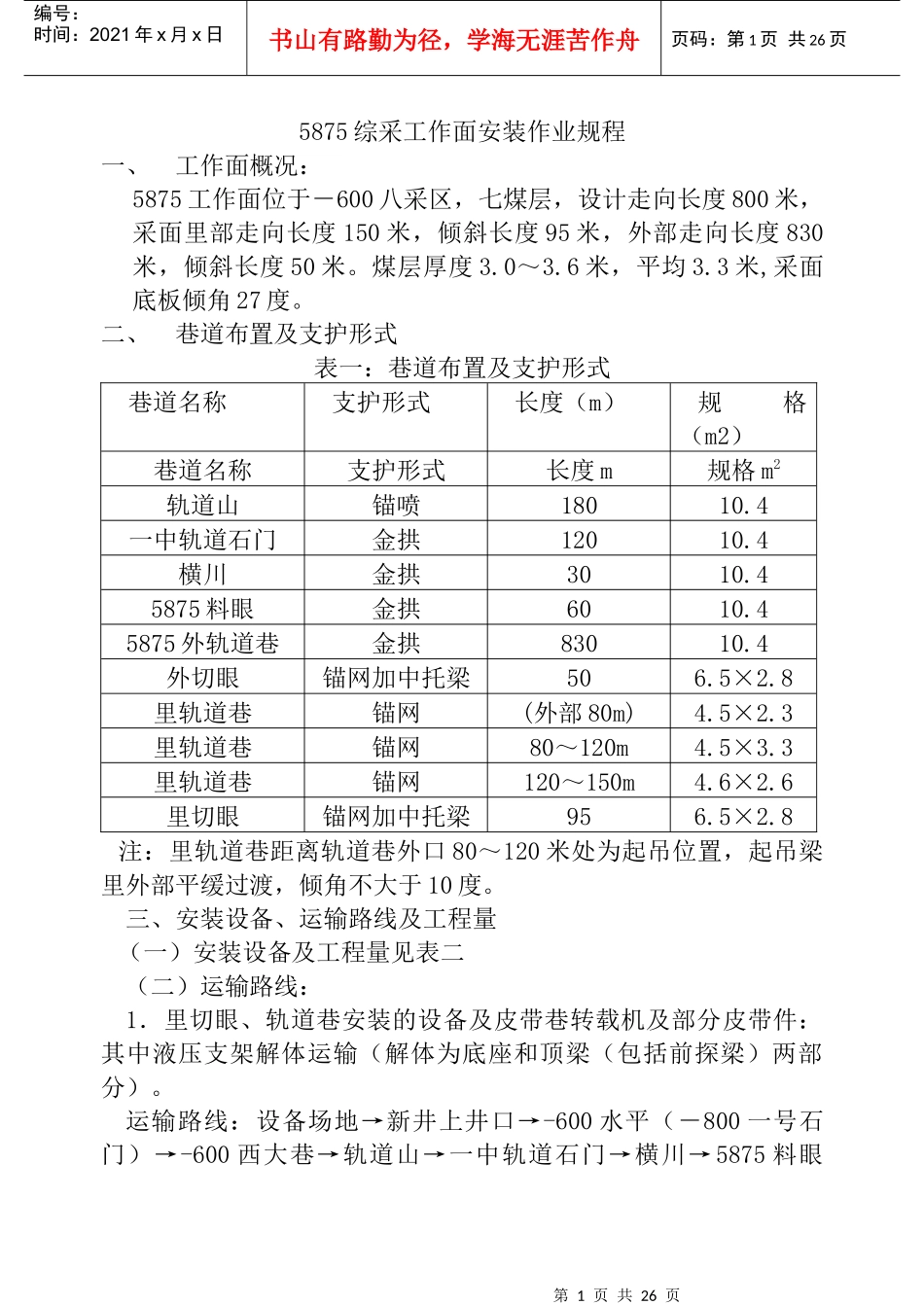

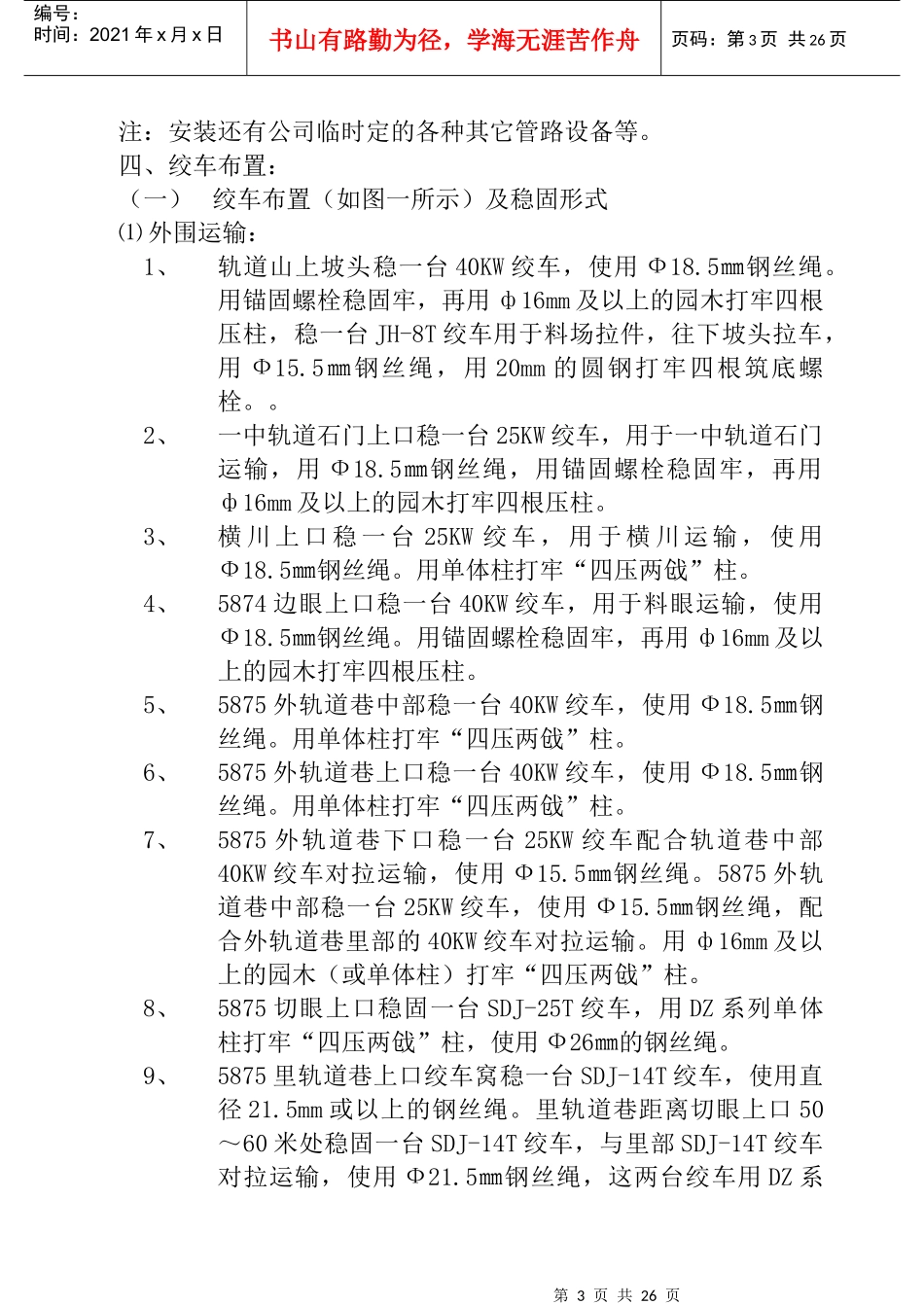

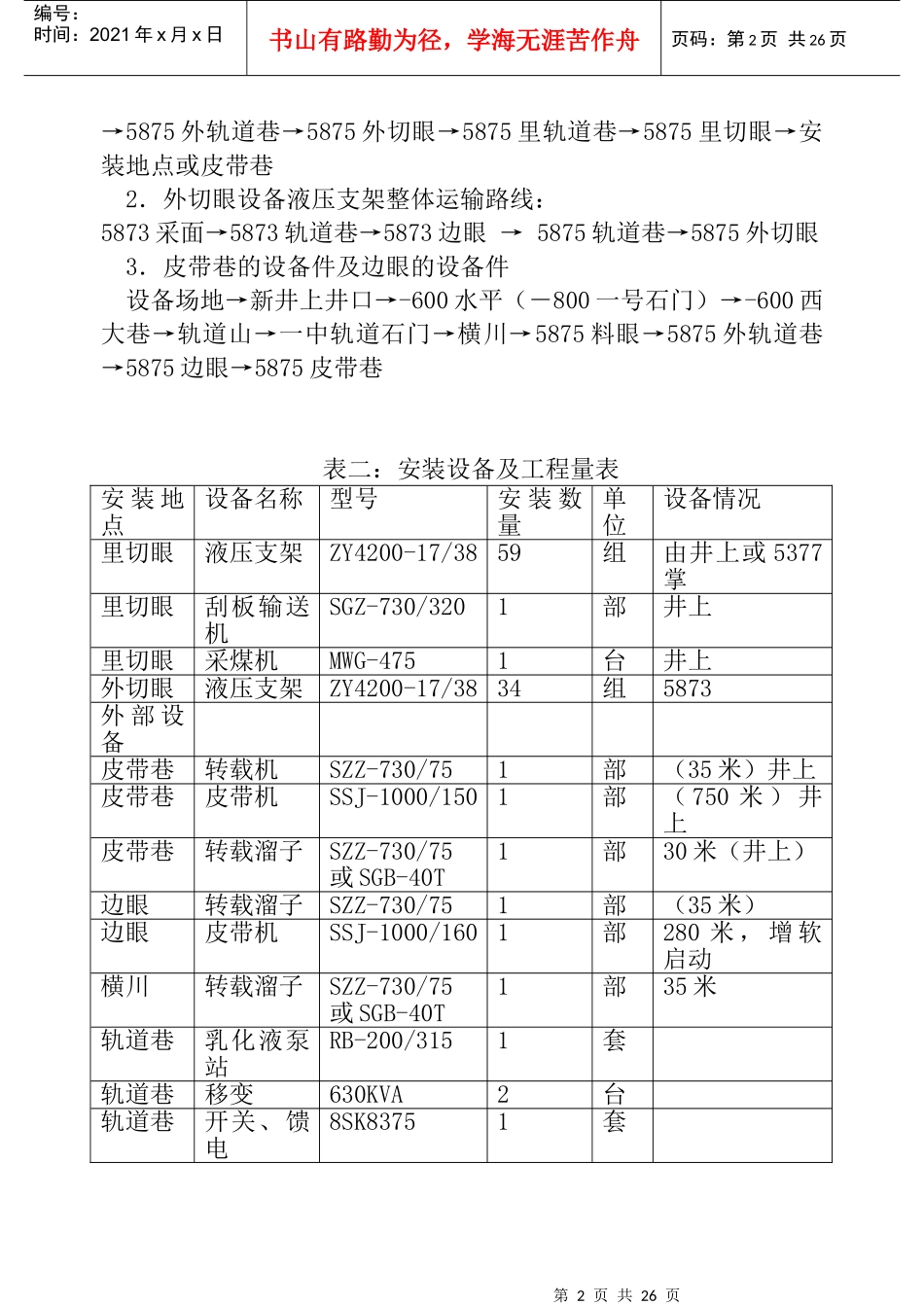

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页5875综采工作面安装作业规程一、工作面概况：5875工作面位于－600八采区，七煤层，设计走向长度800米，采面里部走向长度150米，倾斜长度95米，外部走向长度830米，倾斜长度50米。煤层厚度3.0～3.6米，平均3.3米,采面底板倾角27度。二、巷道布置及支护形式表一：巷道布置及支护形式巷道名称支护形式长度（m）规格（m2）巷道名称支护形式长度m规格m2轨道山锚喷18010.4一中轨道石门金拱12010.4横川金拱3010.45875料眼金拱6010.45875外轨道巷金拱83010.4外切眼锚网加中托梁506.5×2.8里轨道巷锚网(外部80m)4.5×2.3里轨道巷锚网80～120m4.5×3.3里轨道巷锚网120～150m4.6×2.6里切眼锚网加中托梁956.5×2.8注：里轨道巷距离轨道巷外口80～120米处为起吊位置，起吊梁里外部平缓过渡，倾角不大于10度。三、安装设备、运输路线及工程量（一）安装设备及工程量见表二（二）运输路线：1．里切眼、轨道巷安装的设备及皮带巷转载机及部分皮带件：其中液压支架解体运输（解体为底座和顶梁（包括前探梁）两部分）。运输路线：设备场地→新井上井口→-600水平（－800一号石门）→-600西大巷→轨道山→一中轨道石门→横川→5875料眼第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页→5875外轨道巷→5875外切眼→5875里轨道巷→5875里切眼→安装地点或皮带巷2．外切眼设备液压支架整体运输路线：5873采面→5873轨道巷→5873边眼→5875轨道巷→5875外切眼3．皮带巷的设备件及边眼的设备件设备场地→新井上井口→-600水平（－800一号石门）→-600西大巷→轨道山→一中轨道石门→横川→5875料眼→5875外轨道巷→5875边眼→5875皮带巷表二：安装设备及工程量表安装地点设备名称型号安装数量单位设备情况里切眼液压支架ZY4200-17/3859组由井上或5377掌里切眼刮板输送机SGZ-730/3201部井上里切眼采煤机MWG-4751台井上外切眼液压支架ZY4200-17/3834组5873外部设备皮带巷转载机SZZ-730/751部（35米）井上皮带巷皮带机SSJ-1000/1501部（750米）井上皮带巷转载溜子SZZ-730/75或SGB-40T1部30米（井上）边眼转载溜子SZZ-730/751部（35米）边眼皮带机SSJ-1000/1601部280米，增软启动横川转载溜子SZZ-730/75或SGB-40T1部35米轨道巷乳化液泵站RB-200/3151套轨道巷移变630KVA2台轨道巷开关、馈电8SK83751套第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页注：安装还有公司临时定的各种其它管路设备等。四、绞车布置：（一）绞车布置（如图一所示）及稳固形式⑴外围运输：1、轨道山上坡头稳一台40KW绞车，使用Ф18.5㎜钢丝绳。用锚固螺栓稳固牢，再用ф16mm及以上的园木打牢四根压柱，稳一台JH-8T绞车用于料场拉件，往下坡头拉车，用Ф15.5㎜钢丝绳，用20mm的圆钢打牢四根筑底螺栓。。2、一中轨道石门上口稳一台25KW绞车，用于一中轨道石门运输，用Ф18.5㎜钢丝绳，用锚固螺栓稳固牢，再用ф16mm及以上的园木打牢四根压柱。3、横川上口稳一台25KW绞车，用于横川运输，使用Ф18.5㎜钢丝绳。用单体柱打牢“四压两戗”柱。4、5874边眼上口稳一台40KW绞车，用于料眼运输，使用Ф18.5㎜钢丝绳。用锚固螺栓稳固牢，再用ф16mm及以上的园木打牢四根压柱。5、5875外轨道巷中部稳一台40KW绞车，使用Ф18.5㎜钢丝绳。用单体柱打牢“四压两戗”柱。6、5875外轨道巷上口稳一台40KW绞车，使用Ф18.5㎜钢丝绳。用单体柱打牢“四压两戗”柱。7、5875外轨道巷下口稳一台25KW绞车配合轨道巷中部40KW绞车对拉运输，使用Ф15.5㎜钢丝绳。5875外轨道巷中部稳一台25KW绞车，使用Ф15.5㎜钢丝绳，配合外轨道巷里部的40KW绞车对拉运输。用ф16mm及以上的园木（或单体柱）打牢“四压两戗”柱。8、5875切眼上口稳固一台SDJ-25T绞车，用DZ系列单体柱打牢“四压两戗”柱，使用Ф26㎜的钢丝绳。9、5875里轨道巷上口绞车窝稳一台SDJ-14T绞车，使用直径21.5mm或以上的钢丝绳。里轨道巷距离切眼上口50～60米处稳固一台SDJ-14T绞车，与里部SDJ-14T绞车对拉运输...
