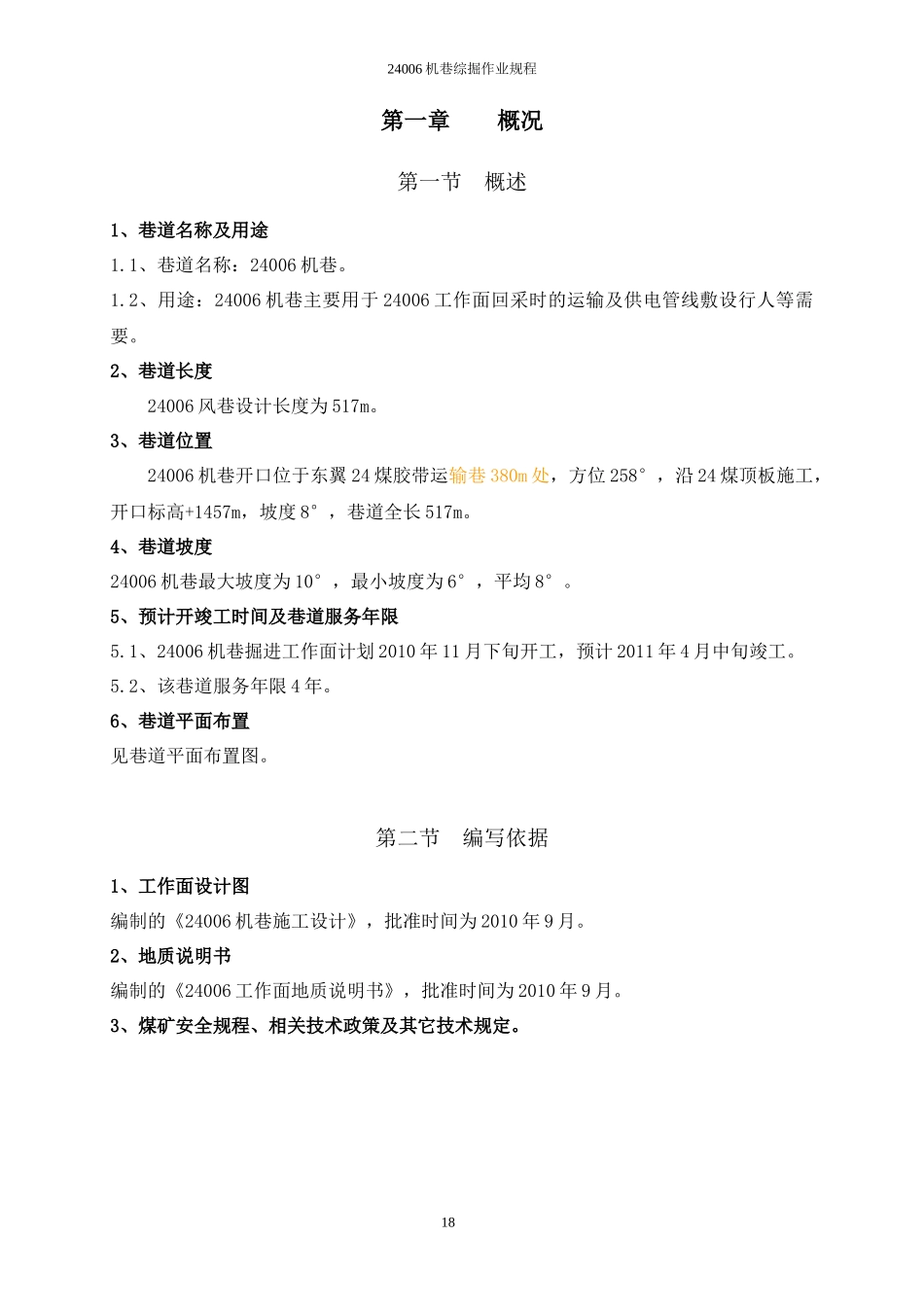

24006机巷综掘作业规程第一章概况第一节概述1、巷道名称及用途1.1、巷道名称：24006机巷。1.2、用途：24006机巷主要用于24006工作面回采时的运输及供电管线敷设行人等需要。2、巷道长度24006风巷设计长度为517m。3、巷道位置24006机巷开口位于东翼24煤胶带运输巷380m处，方位258°，沿24煤顶板施工，开口标高+1457m，坡度8°，巷道全长517m。4、巷道坡度24006机巷最大坡度为10°，最小坡度为6°，平均8°。5、预计开竣工时间及巷道服务年限5.1、24006机巷掘进工作面计划2010年11月下旬开工，预计2011年4月中旬竣工。5.2、该巷道服务年限4年。6、巷道平面布置见巷道平面布置图。第二节编写依据1、工作面设计图编制的《24006机巷施工设计》，批准时间为2010年9月。2、地质说明书编制的《24006工作面地质说明书》，批准时间为2010年9月。3、煤矿安全规程、相关技术政策及其它技术规定。1824006机巷综掘作业规程第二章地面位置及地质情况第一节地面相对位置及邻近采区开采情况1、地表状况24006工作面的上部地面为高低不平的山谷，标高为+1567m，无其它建筑物。2、井下位置及四邻采掘情况工作面位置及井上下关系如下表2-1。表2-1水平名称24煤水平采区名称24004地面标高+1567m～+1720m工作面标高+1400～+1457地面相对位置24006工作面的上部地面为高低不平的山沟坡地，耕地较少,地面无建筑物掘进对地面设施的影响工作面掘进后，对地表坡地不造成影响。井下位置以及与四邻采掘关系南邻24002工作面，北邻24004机巷，西至井田边界保护煤柱，东邻24煤行人巷已有采掘情况及断层对掘进工作的影响24006机巷开口位于24煤运输巷皮带巷内，加强开口处顶板支护。第二节煤层赋存特征1、24煤层：位于上二叠统龙潭组，是区内发育最好的一层主要可采煤层，据钻孔资料可知煤层厚2.15～4.5m，平均3.3m。局部含夹矸一。煤层以粉状为主，块状次之，质现较脆,黑、灰黑色细至中条带状半暗至半亮型低灰中高硫无烟煤。煤（岩）产状走向EN175°、倾向EN268°,倾角6°～10°,平均8°。顶、底板岩性：直接顶为灰色1824006机巷综掘作业规程灰黑色薄层状,节理较发育,节理面多见方解石充填。局部有伪顶，掘进时不易控制，掘进过程中要加强顶板管理；底板为砂质粘土岩，水平层理、条纹带构造成份为浅灰色粉砂岩。附：煤岩层综合柱状图第三节地质构造煤（岩）产状走向EN175°、倾向EN268°,倾角6°～10°,平均8°。根据24003机巷揭露情况来看，区域内无大的地质构造，局部有褶曲和小构造，变化不大，对掘进影响不大。该掘进工作面地质构造简单，因接近边界保护，在施工过程中加强“预测预报、有疑必探、先探后掘、先治后采”的原则。第四节水文地质该掘进工作面水文地质构造简单,邻近没有老巷、采空区积水。预计在施工过程中会受到煤层顶板少量淋水的影响,但是涌水量不大，预计最大涌水量0.5m³/h，正常涌水量0.2m³/h。掘进队在低洼处开掘临时水仓并配备一定能力的排水设备以保证该工作面的正常掘进。在整个施工过程中必须坚持“预测预报,有疑必探，先探后掘，先治后采”的原则，确保安全生产。第三章巷道布置及支护说明第一节巷道布置1、巷道布置24006机巷开口位于东翼24煤胶带运输巷380m处，方位268°，沿24煤煤层顶板施工，巷道坡度为6°～10°，全长为560m。2、巷道断面设计巷道断面：锚网支护，矩形断面，净宽3.8m，净高2.6m，巷道净断面9.88m²，遇到构造带时，采用工字钢架棚支护，梯形断面，上宽3.3m，下宽4.3m，中高2.6m，棚腿2.8m，净断面9.88m²。3、巷道开口位置24006机巷开口位于东翼24煤胶带运输巷380m处，方位268°4、巷道施工方位角巷道的方位为268°。5、巷道开口施工5.1、巷道开口前，必须对开口处前后10m巷道的顶板进行加固：采用打锚索1824006机巷综掘作业规程支护形式进行加固。5.2、巷道开口10m，采用爆破法施工。当开口掘进10m之后，安装掘进机采用综掘施工。5.3、巷道施工顺序：巷道开口以及开口向里10m采用爆破法施工，其它工程量采用掘掘机施工。第二节矿压观测1、矿压观测对象24006机巷。2、矿压观测内容巷道顶板离层量3、观测目的及方法3.1、观测目的：通过对24006机巷的矿压观测，掌握巷道...
