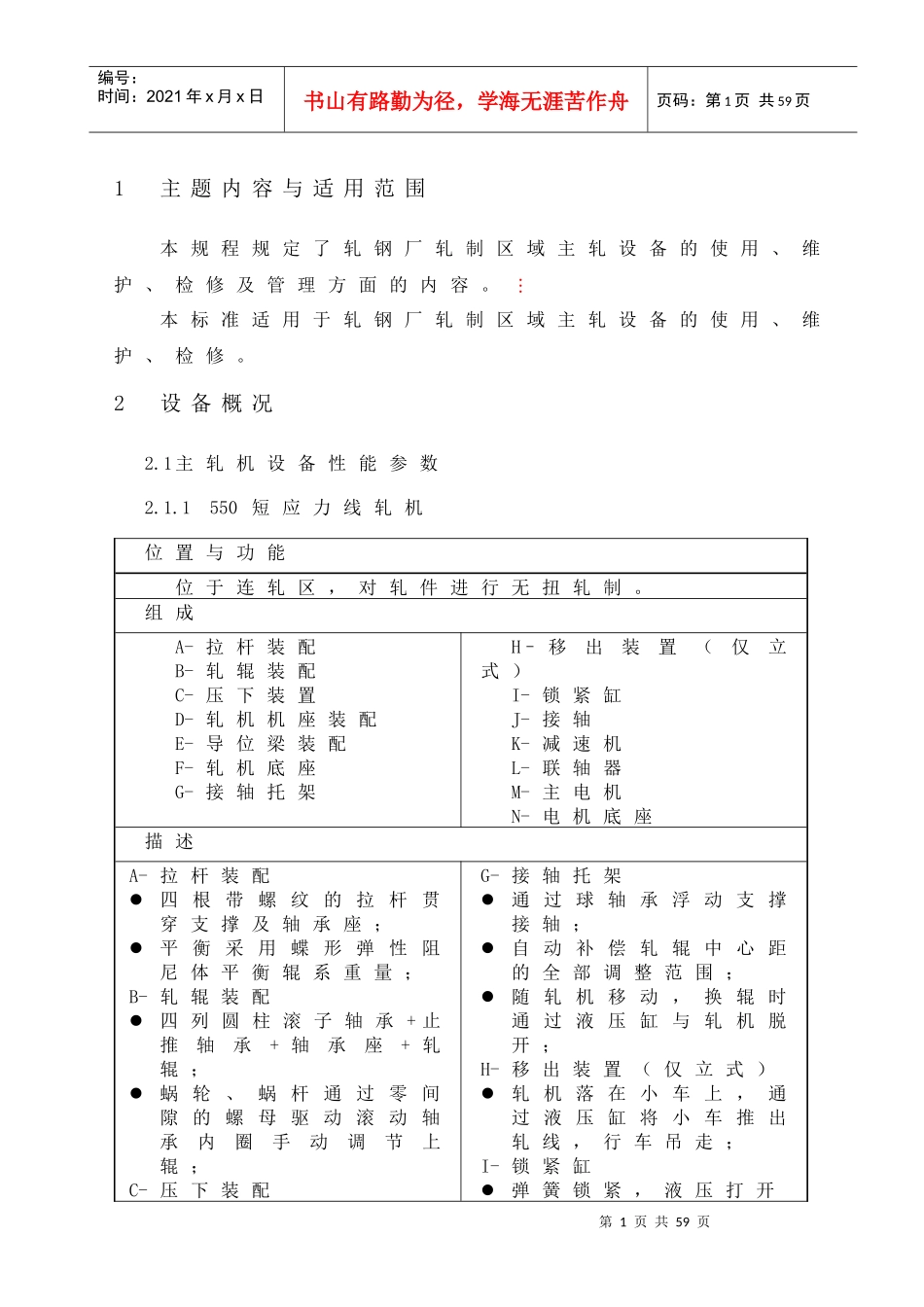

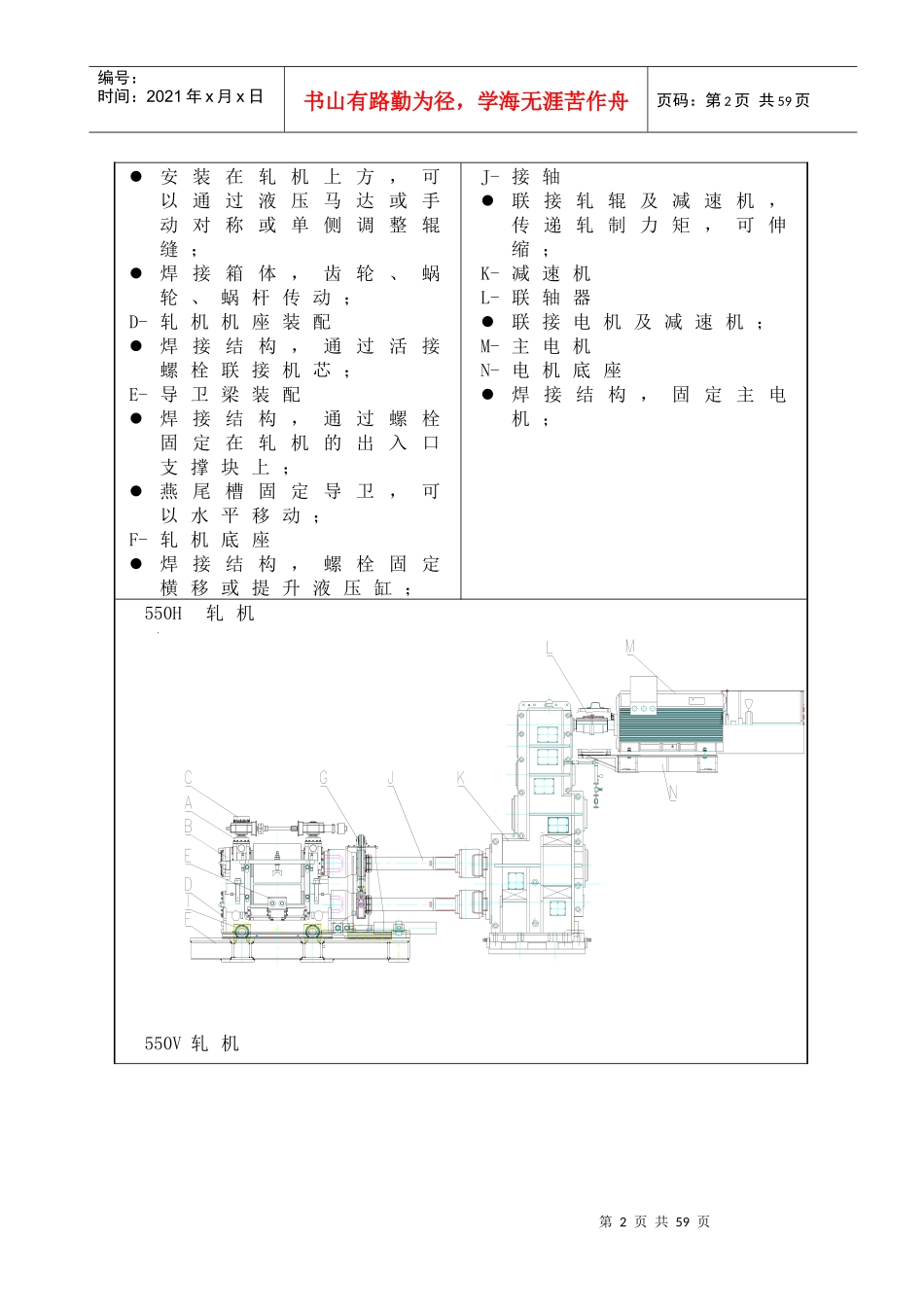

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页1主题内容与适用范围本规程规定了轧钢厂轧制区域主轧设备的使用、维护、检修及管理方面的内容。本标准适用于轧钢厂轧制区域主轧设备的使用、维护、检修。2设备概况2.1主轧机设备性能参数2.1.1550短应力线轧机位置与功能位于连轧区，对轧件进行无扭轧制。组成A-拉杆装配B-轧辊装配C-压下装置D-轧机机座装配E-导位梁装配F-轧机底座G-接轴托架H–移出装置（仅立式）I-锁紧缸J-接轴K-减速机L-联轴器M-主电机N-电机底座描述A-拉杆装配四根带螺纹的拉杆贯穿支撑及轴承座；平衡采用蝶形弹性阻尼体平衡辊系重量；B-轧辊装配四列圆柱滚子轴承+止推轴承+轴承座+轧辊；蜗轮、蜗杆通过零间隙的螺母驱动滚动轴承内圈手动调节上辊；C-压下装配G-接轴托架通过球轴承浮动支撑接轴；自动补偿轧辊中心距的全部调整范围；随轧机移动，换辊时通过液压缸与轧机脱开；H-移出装置（仅立式）轧机落在小车上，通过液压缸将小车推出轧线，行车吊走；I-锁紧缸弹簧锁紧，液压打开第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页安装在轧机上方，可以通过液压马达或手动对称或单侧调整辊缝；焊接箱体，齿轮、蜗轮、蜗杆传动；D-轧机机座装配焊接结构，通过活接螺栓联接机芯；E-导卫梁装配焊接结构，通过螺栓固定在轧机的出入口支撑块上；燕尾槽固定导卫，可以水平移动；F-轧机底座焊接结构，螺栓固定横移或提升液压缸；J-接轴联接轧辊及减速机，传递轧制力矩，可伸缩；K-减速机L-联轴器联接电机及减速机；M-主电机N-电机底座焊接结构，固定主电机；550H轧机550V轧机第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页特殊说明轧辊轴承——瓦房店冶矿轴承制造有限公司接轴型式——十字万向接轴；润滑型式——轧辊轴承及接轴轴承均是集中干油润滑，分配器卖方供货并负责安装；机芯与机列配管的快速拆装——快换接头；立式轧机提升缸平衡阀为国产件。拉杆：42CrMo锻件探伤，调质处理HB286-340，密封处镀铬；铜螺母：ZcuAl10Fe3铸件消除内应力，硬度HB190，球面重合度90%；轴承座：ZG35CrMo铸件消除内应力，调质处理硬度HB207~269；技术特点轧机的开口度大，适应工艺范围广；轧辊平衡装置采用弹性胶体平衡；浮动式接轴辅助装置，使轧制过程更加平稳；轧机承受的倾翻力矩大：采用提高活螺栓的紧固位置，缩短到轧制中心线的距离；技术参数550H轧机套2550V轧机套2型式：mmZJD-550第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页轧辊直径：mmØ600/Ø500辊颈直径：mmØ280辊身长度：mm800轧制力：kN2800轧机横移距离：mm±280轴向调整量：mm±32.1.2450短应力线轧机位置与功能位于连轧区，对轧件进行无扭轧制，为我公司开发的短应力线轧机。组成同550短应力轧机描述同550短应力轧机技术特点同550短应力轧机特殊说明轧辊轴承——瓦房店冶矿轴承制造有限公司接轴型式——十字万向接轴；润滑型式——轧辊轴承及接轴轴承均是集中干油润滑,分配器卖方供货并负责安装；机芯与机列配管的快速拆装——快换接头；立式轧机提升缸平衡阀为国产件。拉杆：42CrMo锻件探伤，调质处理HB286-340，密封处镀铬；铜螺母：ZcuAl10Fe3铸件消除内应力，硬度HB190，球面重合度90%；轴承座：ZG35CrMo铸件消除内应力，调质处理硬度HB207~269；技术参数450H轧机套3450V轧机套3型式：mmZJD-450第5页共59页第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共59页轧辊直径：mmØ500/Ø410辊颈直径：mmØ230辊身长度：mm700轧制力：kN2200轧机横移距离：mm±265轴向调整量：mm±32.1.3350短应力线轧机位置与功能位于连轧区，对轧件进行无扭轧制。为我公司开发的短应力线轧机。组成同550短应力轧机描述同550短应力轧机技术特点同550短应力轧机特殊说明轧辊轴承——瓦房店冶矿轴承制造有限公司接轴型...
