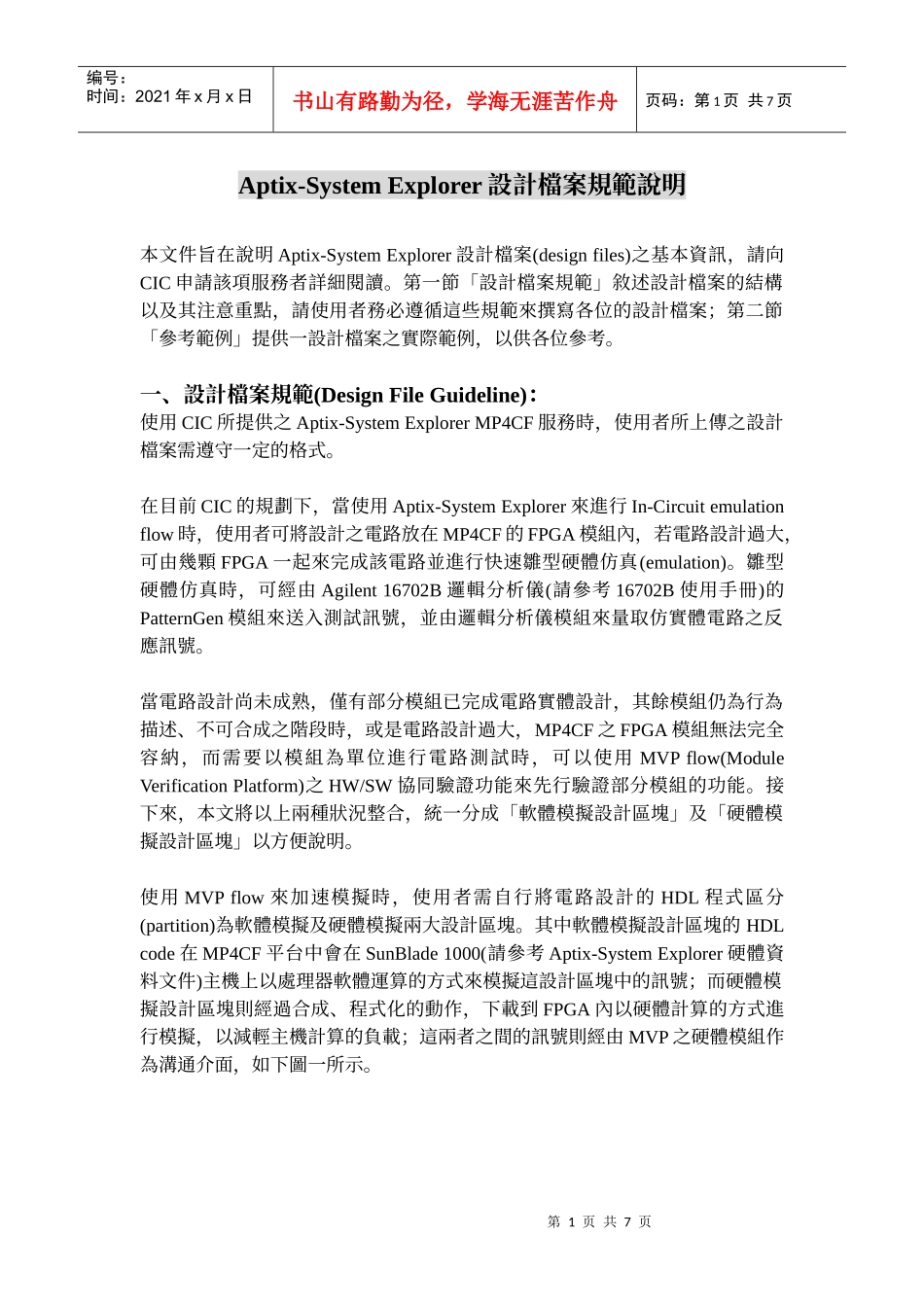

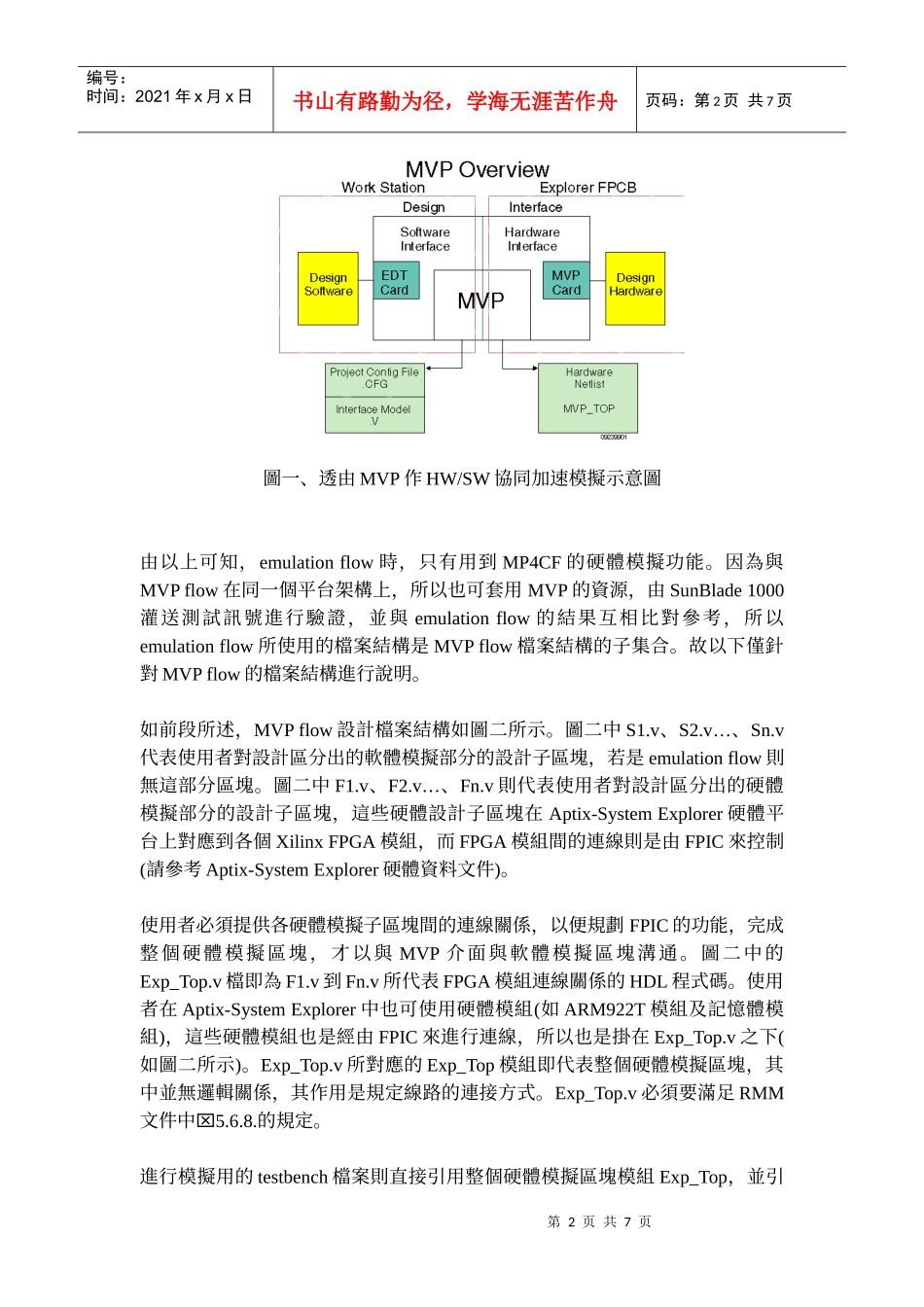

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页Aptix-SystemExplorer設計檔案規範說明本文件旨在說明Aptix-SystemExplorer設計檔案(designfiles)之基本資訊，請向CIC申請該項服務者詳細閱讀。第一節「設計檔案規範」敘述設計檔案的結構以及其注意重點，請使用者務必遵循這些規範來撰寫各位的設計檔案；第二節「參考範例」提供一設計檔案之實際範例，以供各位參考。一、設計檔案規範(DesignFileGuideline)：使用CIC所提供之Aptix-SystemExplorerMP4CF服務時，使用者所上傳之設計檔案需遵守一定的格式。在目前CIC的規劃下，當使用Aptix-SystemExplorer來進行In-Circuitemulationflow時，使用者可將設計之電路放在MP4CF的FPGA模組內，若電路設計過大，可由幾顆FPGA一起來完成該電路並進行快速雛型硬體仿真(emulation)。雛型硬體仿真時，可經由Agilent16702B邏輯分析儀(請參考16702B使用手冊)的PatternGen模組來送入測試訊號，並由邏輯分析儀模組來量取仿實體電路之反應訊號。當電路設計尚未成熟，僅有部分模組已完成電路實體設計，其餘模組仍為行為描述、不可合成之階段時，或是電路設計過大，MP4CF之FPGA模組無法完全容納，而需要以模組為單位進行電路測試時，可以使用MVPflow(ModuleVerificationPlatform)之HW/SW協同驗證功能來先行驗證部分模組的功能。接下來，本文將以上兩種狀況整合，統一分成「軟體模擬設計區塊」及「硬體模擬設計區塊」以方便說明。使用MVPflow來加速模擬時，使用者需自行將電路設計的HDL程式區分(partition)為軟體模擬及硬體模擬兩大設計區塊。其中軟體模擬設計區塊的HDLcode在MP4CF平台中會在SunBlade1000(請參考Aptix-SystemExplorer硬體資料文件)主機上以處理器軟體運算的方式來模擬這設計區塊中的訊號；而硬體模擬設計區塊則經過合成、程式化的動作，下載到FPGA內以硬體計算的方式進行模擬，以減輕主機計算的負載；這兩者之間的訊號則經由MVP之硬體模組作為溝通介面，如下圖一所示。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页圖一、透由MVP作HW/SW協同加速模擬示意圖由以上可知，emulationflow時，只有用到MP4CF的硬體模擬功能。因為與MVPflow在同一個平台架構上，所以也可套用MVP的資源，由SunBlade1000灌送測試訊號進行驗證，並與emulationflow的結果互相比對參考，所以emulationflow所使用的檔案結構是MVPflow檔案結構的子集合。故以下僅針對MVPflow的檔案結構進行說明。如前段所述，MVPflow設計檔案結構如圖二所示。圖二中S1.v、S2.v…、Sn.v代表使用者對設計區分出的軟體模擬部分的設計子區塊，若是emulationflow則無這部分區塊。圖二中F1.v、F2.v…、Fn.v則代表使用者對設計區分出的硬體模擬部分的設計子區塊，這些硬體設計子區塊在Aptix-SystemExplorer硬體平台上對應到各個XilinxFPGA模組，而FPGA模組間的連線則是由FPIC來控制(請參考Aptix-SystemExplorer硬體資料文件)。使用者必須提供各硬體模擬子區塊間的連線關係，以便規劃FPIC的功能，完成整個硬體模擬區塊，才以與MVP介面與軟體模擬區塊溝通。圖二中的Exp_Top.v檔即為F1.v到Fn.v所代表FPGA模組連線關係的HDL程式碼。使用者在Aptix-SystemExplorer中也可使用硬體模組(如ARM922T模組及記憶體模組)，這些硬體模組也是經由FPIC來進行連線，所以也是掛在Exp_Top.v之下(如圖二所示)。Exp_Top.v所對應的Exp_Top模組即代表整個硬體模擬區塊，其中並無邏輯關係，其作用是規定線路的連接方式。Exp_Top.v必須要滿足RMM文件中5.6.8.的規定。進行模擬用的testbench檔案則直接引用整個硬體模擬區塊模組Exp_Top，並引第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页用各軟體模擬子模組(S1.v、S2.v…、Sn.v)，由SunBlade1000工作站進行計算，故testbench檔案在Aptix-SystemExplorer設計檔案結構中的角色如圖二所示。由以上可知，使用者除了將電路設計切分成軟體模擬區塊及硬體模擬區塊外，還會因為使用Aptix-SystemExplorer而需增加Exp_Top.v檔，及修改testbench....
