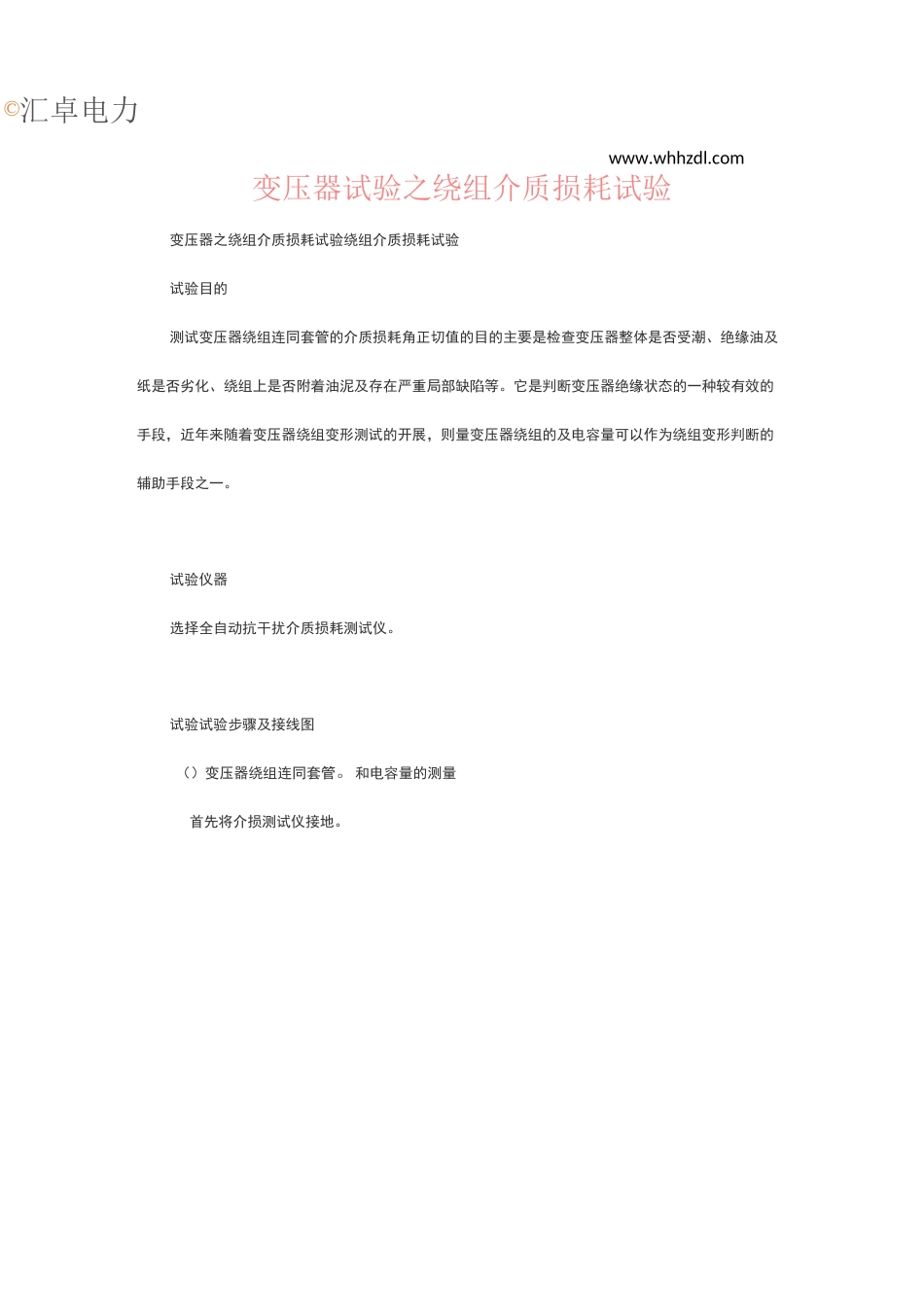

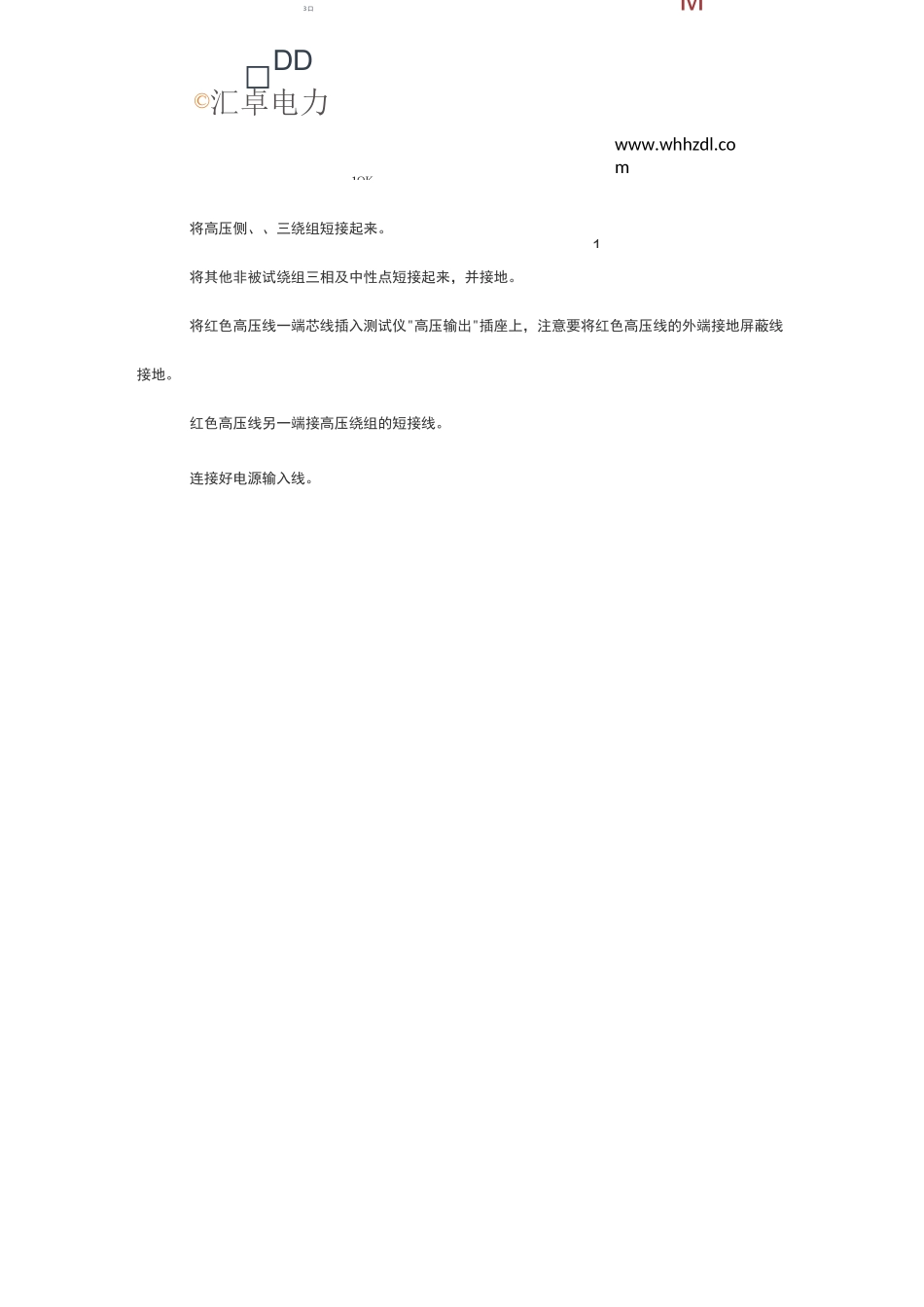

©汇卓电力Mwww.whhzdl.com变压器试验之绕组介质损耗试验变压器之绕组介质损耗试验绕组介质损耗试验试验目的测试变压器绕组连同套管的介质损耗角正切值的目的主要是检查变压器整体是否受潮、绝缘油及纸是否劣化、绕组上是否附着油泥及存在严重局部缺陷等。它是判断变压器绝缘状态的一种较有效的手段，近年来随着变压器绕组变形测试的开展，则量变压器绕组的及电容量可以作为绕组变形判断的辅助手段之一。试验仪器选择全自动抗干扰介质损耗测试仪。试验试验步骤及接线图（）变压器绕组连同套管。和电容量的测量首先将介损测试仪接地。©汇卓电力www.whhzdl.com1M1QK3口□DD将高压侧、、三绕组短接起来。将其他非被试绕组三相及中性点短接起来，并接地。将红色高压线一端芯线插入测试仪"高压输出"插座上，注意要将红色高压线的外端接地屏蔽线接地。红色高压线另一端接高压绕组的短接线。连接好电源输入线。K谅晞］出C.5!O-打开电源，仪器进入自检。选择正接线测量方式。预置试验电压为。接通高压允许开关按下启动键开始测量。注意：加压过程中试验负责人履行监护制度。测试完成后自动降压到零测量结束。关闭高压允许开关后，记录所测电容量及介损值打印完试验数据后，关闭总电源。0©汇卓电力www.whhzdl.comwww.whhzdl.com测量其它两相的方法：高压线不变，将“CX”换至另一相末屏端子,同时将已测完的末屏恢复接地状态，重复上述操作。首先要断开仪器总电源。在高压端短接线上挂接地线。拆除高压测试线。拆除高压套管短接线。拆除其他非被试绕组的接地线及短接线。拆除套管末屏端子测试线，恢复末屏端子接地线接地状态。最后拆除仪器其它试验接线及地线。试验完毕后，填写试验表格。（）变压器高压绕组电容型套管末屏对地6值和电容量的测量首先将介损测试仪接地。将高压侧、、三绕组短接起来。将非测试的其他绕组中压侧三相及中性点短接起来，并接地。注意:要先接接地端，后接被试品端（）。用同样方法将低压侧也短路接地（）。将红色高压线一端接测试仪"高压输出"插座内，将红色高压线外端接地线接地。红色高压线另一端接套管末屏端子（）。高压测试线屏蔽线接到套管高压线接地端子短接线上（）。将非被测套管的末屏端子接地。连接好电源输入线。©汇卓电力www.whhzdl.com检查试验接线正确，操作人员征得试验负责人许可后方可加压试验。©汇卓电力©汇卓电力www.whhzdl.com©汇卓电力
