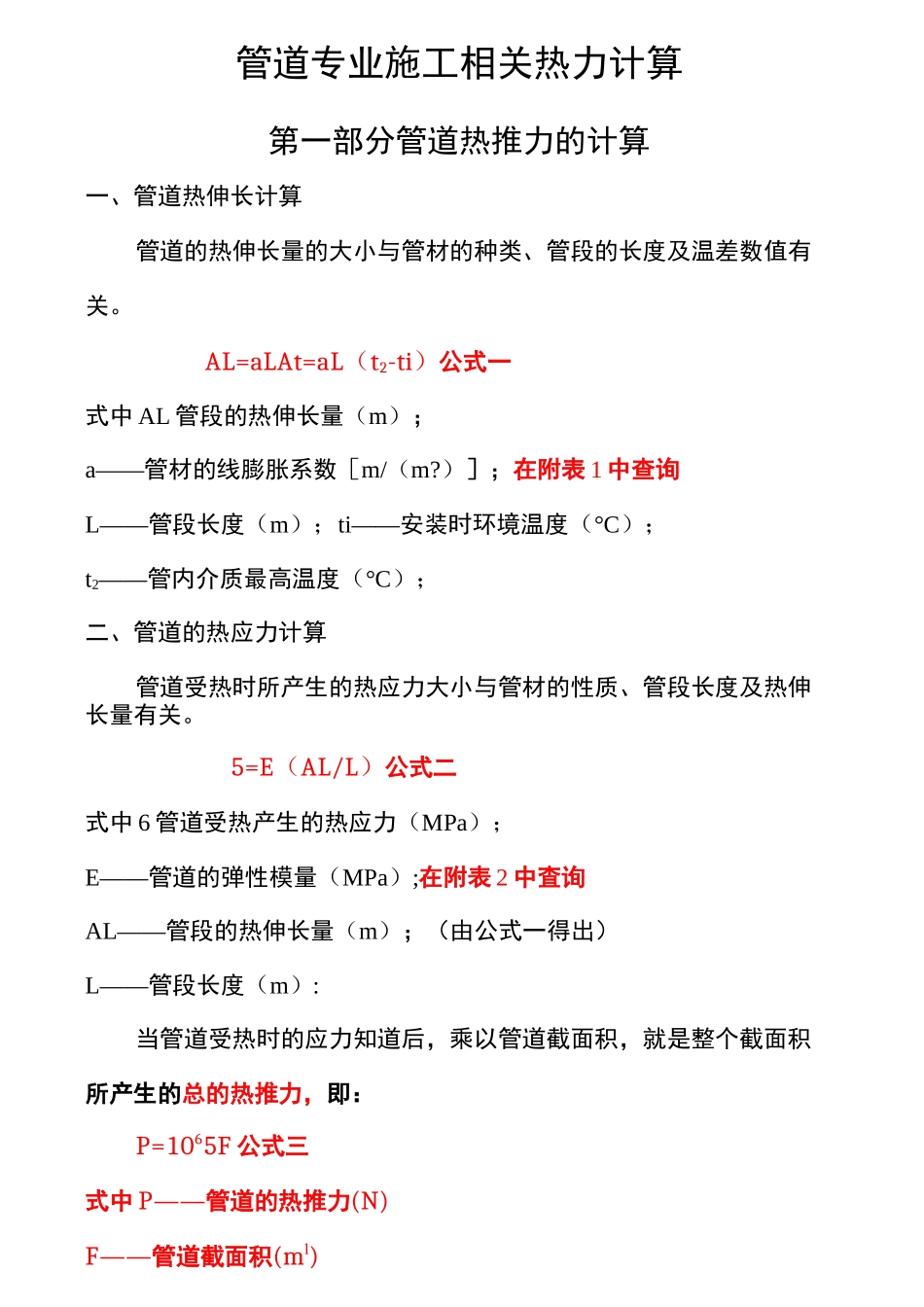

管道热膨胀计算_第1页
1/4
管道热膨胀计算_第2页
2/4
管道热膨胀计算_第3页
3/4
管道专业施工相关热力计算第一部分管道热推力的计算一、管道热伸长计算管道的热伸长量的大小与管材的种类、管段的长度及温差数值有关。AL=aLAt=aL(t2-ti)公式一式中AL管段的热伸长量(m);a——管材的线膨胀系数[m/(m?)];在附表1中查询L——管段长度(m);ti——安装时环境温度(°C);t2——管内介质最高温度(°C);二、管道的热应力计算管道受热时所产生的热应力大小与管材的性质、管段长度及热伸长量有关。5=E(AL/L)公式二式中6管道受热产生的热应力(MPa);E——管道的弹性模量(MPa);在附表2中査询AL——管段的热伸长量(m);(由公式一得出)L——管段长度(m):当管道受热时的应力知道后,乘以管道截面积,就是整个截面积所产生的总的热推力,即:P=1065F公式三式中P——管道的热推力(N)F——管道截面积(ml)8——管道热应力(MPa)附表1:常用钢材的线膨胀系数(XlO^m/m・°C)温度&\20#15CrMo12CrlMoV20g1001501582002202302402502602702802903001431032033034035036037038039040041042043044014450144601447014480144901450014510520530540附表2:不同温度下7F同材料的弹性模董:序号材料名称温度20°C100°C200°C300°C400°C500°C弹性模量(XlO^IPa)120#2.112.072.021.921.871.69220G2.092.061.971.911.831.74312CrlMoV2.142.112.061.951.871.79415CrMo2.122.102.041.971.871.77第二部分相关补偿器的计算-、管道的自然补偿1、L形直角弯自然补偿;L形自然补偿管段如图
