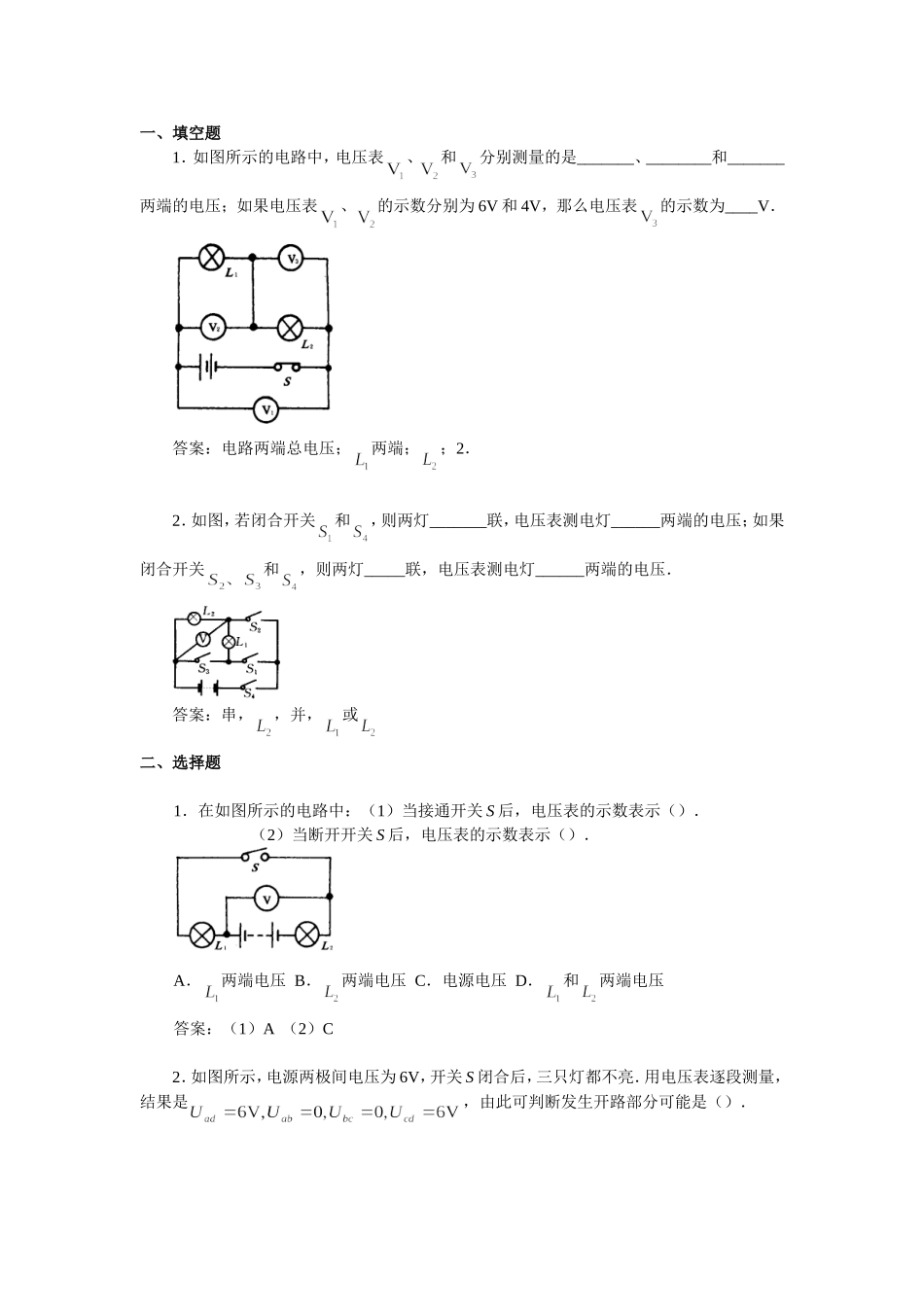

一、填空题1．如图所示的电路中，电压表、和分别测量的是_______、________和_______两端的电压；如果电压表、的示数分别为6V和4V，那么电压表的示数为____V．答案：电路两端总电压；两端；；2．2．如图，若闭合开关和，则两灯_______联，电压表测电灯______两端的电压；如果闭合开关和，则两灯_____联，电压表测电灯______两端的电压．答案：串，，并，或二、选择题1．在如图所示的电路中：（1）当接通开关S后，电压表的示数表示（）．（2）当断开开关S后，电压表的示数表示（）．A．两端电压B．两端电压C．电源电压D．和两端电压答案：（1）A（2）C2．如图所示，电源两极间电压为6V，开关S闭合后，三只灯都不亮．用电压表逐段测量，结果是，由此可判断发生开路部分可能是（）．A．电路的部分B．电路的部分C．电路的部分D．电源部分答案：C3．如图所示，电源两极间电压为3V，当开关S闭合时，下列说法中正确的是（）．A．电压表的示数为3VB．电路中电流将很大C．灯亮，不亮D．两只灯将会被烧坏答案：B4．如图所示，电源两极间电压为6V，开关S闭合后，三只灯都不亮．用电压表逐段测量，结果是，由此可判断发生开路部分可能是（）．A．电路的部分B．电路的部分C．电路的部分D．电源部分答案：C5．如图所示，电源电压为5V，闭合开关，电流表示数为0.2A，电压表读数为2.5V，把从灯座上旋下来，则下列说法正确的是（）A．电流表读数为0AB．电压表读数为5VC．电压表读数为2.5VD．电流表读数为0.4A答案：A、B6．在如图所示的电路中，电源两极间电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）．A．灯可能变亮B．灯亮度可能不变C．灯可能断路D．灯可能短路答案：C7．如图为两个灯组成的串联电路，电源两极间电压为6V，闭合开关S后两灯均不发光，用一只理想电压表测量电路中ab间电压为0，bc间电压为6V，则电路中的故障可能为（）．A．短路且断路B．和均断路C．断路且短路D．只有断路答案：D8．比较电流表和电压表的使用规则，下列各说法中不正确的是（）．A．测量前都要估计测量值的范围，以选定量程B．使用前都要检查指针是否对准零刻度线C．接入电路时，都要严禁将表的两个接线柱直接连到电源的两极上D．接入电路时，都要使电流从正接线柱流入，从负接线流出答案：C电流表不经过用电器而直接接到电源两极上，则会构成短路，会烧坏电流表，而把电压表接到电源两极上，则不一定会烧坏电压表，所以在不超过量程的前提下，可以把电压表接到电源的两极上．9．在如图所示的电路中，A、B、C分别表示电流表或电压表，为相同灯泡，当S闭合，两灯都发光，亮度相同，则可以判断几列几种说法中正确的是（）．A．、、均为电流表B．、、均为电压表C．、为电压表、为电流表D．为电压表，、为电流表答案：C、D．当S闭合时，亮度相同，表明它们可能是串联接入电路中，或并联接入电路中，若串联接入电路中，电流方向从正极出发，经过、B、、S到负极的．就断定B是电流表（电流表内阻很小，可以让电流通过）．A、C两表上几乎没有电流通过．（电压表内阻很大，可以认为通过电流为零）就可断定A、C为电压表．C选项是正确的；若并联接入电路中，电流从正极出发分成两个支路分别通过A和C，B上没有电流通过，就可以断定，AC为电流表，B只能是电压表．D选项正确．解答此问题的关键要明确电压表、电流表的特点和接入电路连结的影响，电流表内阻很小，可以忽略不计，连入电路中相当两点导线连结，电压表的内阻很大，电流很小，连入电路中两点，相当这两点间断开．三、应用·创新1.根据6-4图中的电路画出电路图.图6-4图6-52.将图6-5中的蓄电池、开关、灯泡L1和L2串联起来，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压.在图6-5中用铅笔线表示导线画出连接方法，然后画出电路图.3.如图6-6是一位同学所连的电路，他要测量L1两端的电压.他的电路有几处错误？请在图上用铅笔线改过来，并画出电路图.4.如图6-7所示的电路中，电压表V1的示数为2.5V，电压表V2的示数为3.8V，则电压表V的示数应为________V.图6-6图6-7探究串联电路中电压的规律☆应用·创新1.略2.略3.略4.6.3
