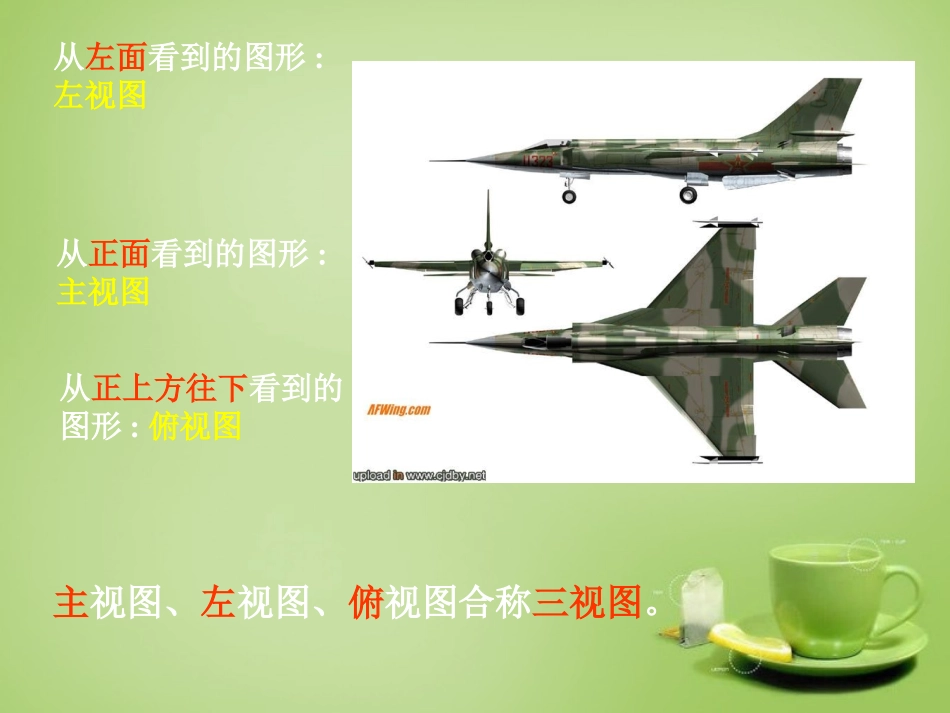

漫画“6”与“9”他们为什么会出现争执?3.3三视图看一看看一看从正面看到的图形:主视图从左面看到的图形:左视图从正上方往下看到的图形:俯视图主视图、左视图、俯视图合称三视图。看一看看一看看一看看一看从上面看从左面看从正面看主视图俯视图左视图长方体的三视图主视图主、俯视图长对正,俯视图左视图宽相等高平齐长对正4cm4cm5cm5cm3cm3cm4cm5cm3cm画图原则:主、左视图高平齐,俯、左视图宽相等.例说出下列立体图形的三视图。说一说从上面看从左面看从正面看主视图左视图俯视图例、由5个相同的小立方块搭成的几何体如下图所示,请画出它的三视图。请画出下面由七个小立方块组成的几何体的三视图甲乙画一画由四个大小相同的小正方体搭成的几何体的左视图如图所示,则你能给出这个几何体的搭法吗?搭一搭1、图甲,乙都是由小立方体组成的几何体,则图甲,图乙的视图一样的是()A、主视图、左视图B、主视图、俯视图C、左视图、俯视图D、以上都不对C课堂训练甲乙2、小明的爸爸送给小明一个礼物,小明打开包装后画出它的主视图与俯视图如图所示,根据小明画的视图,请你猜礼物是()A、钢笔B、生日蛋糕C、光盘D、一套衣服B3、一个长方体木块上的正中位置搁一个乒乓球,已知它的主视图与俯视图,小明补画的左视图正确吗?为什么?如果错了,怎么改?你会画吗?312A.B.C.D.4、若干个相同的小正方体搭成的几何体的俯视图如图,各小方格内的数字表示叠在该层位置的小正方体的个数,则这个几何体的左视图是(),主视图是()AB•三视图•主视图——从正面看到的图•左视图——从左面看到的图•俯视图——从上面看到的图•画物体的三视图时,要符合如下原则:•位置:主视图左视图•俯视图•大小:长对正,高平齐,宽相等.小结拓展横看成岭侧成峰,远近高低各不同。不识庐山真面目,只缘身在此山中。——苏轼
