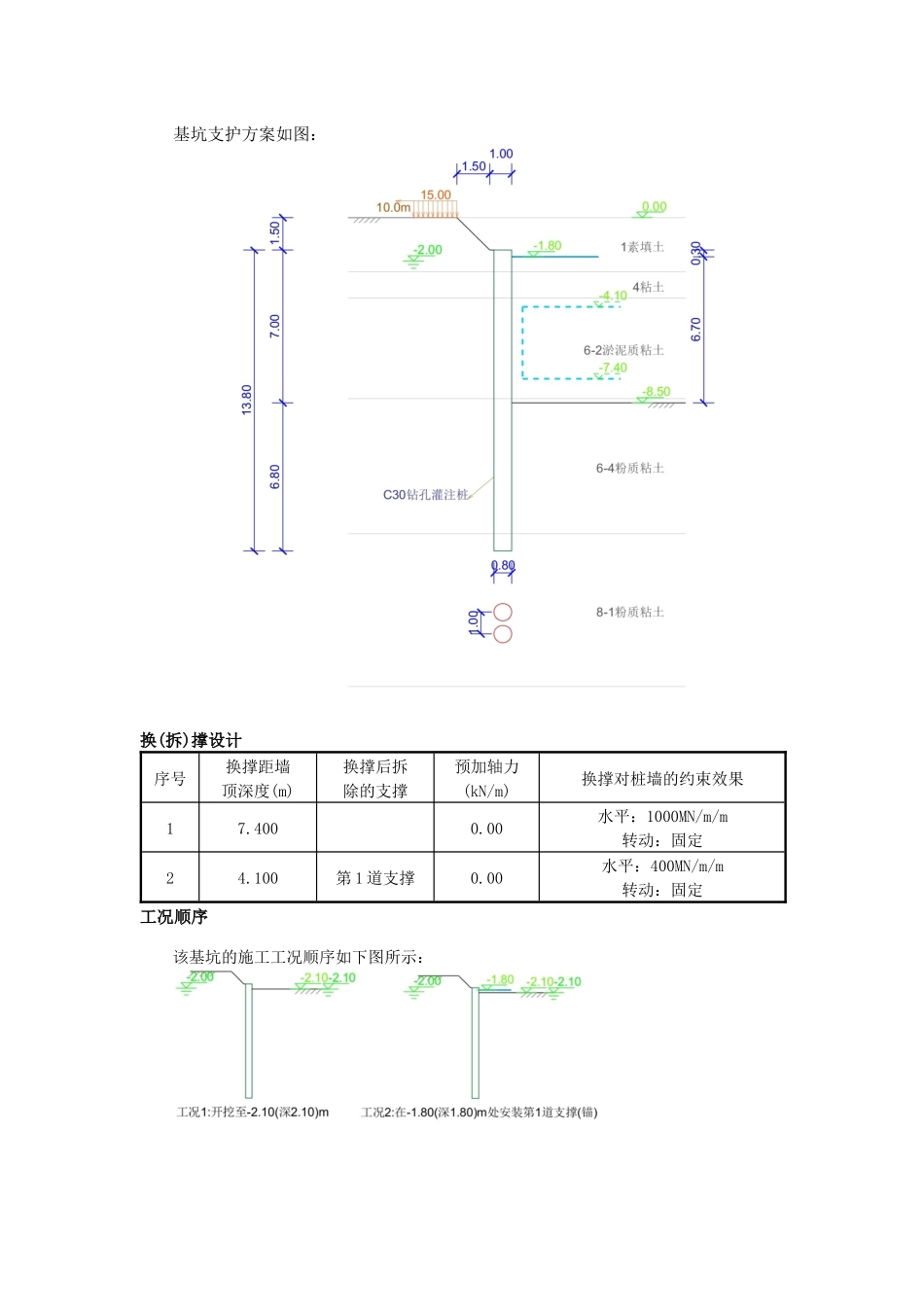

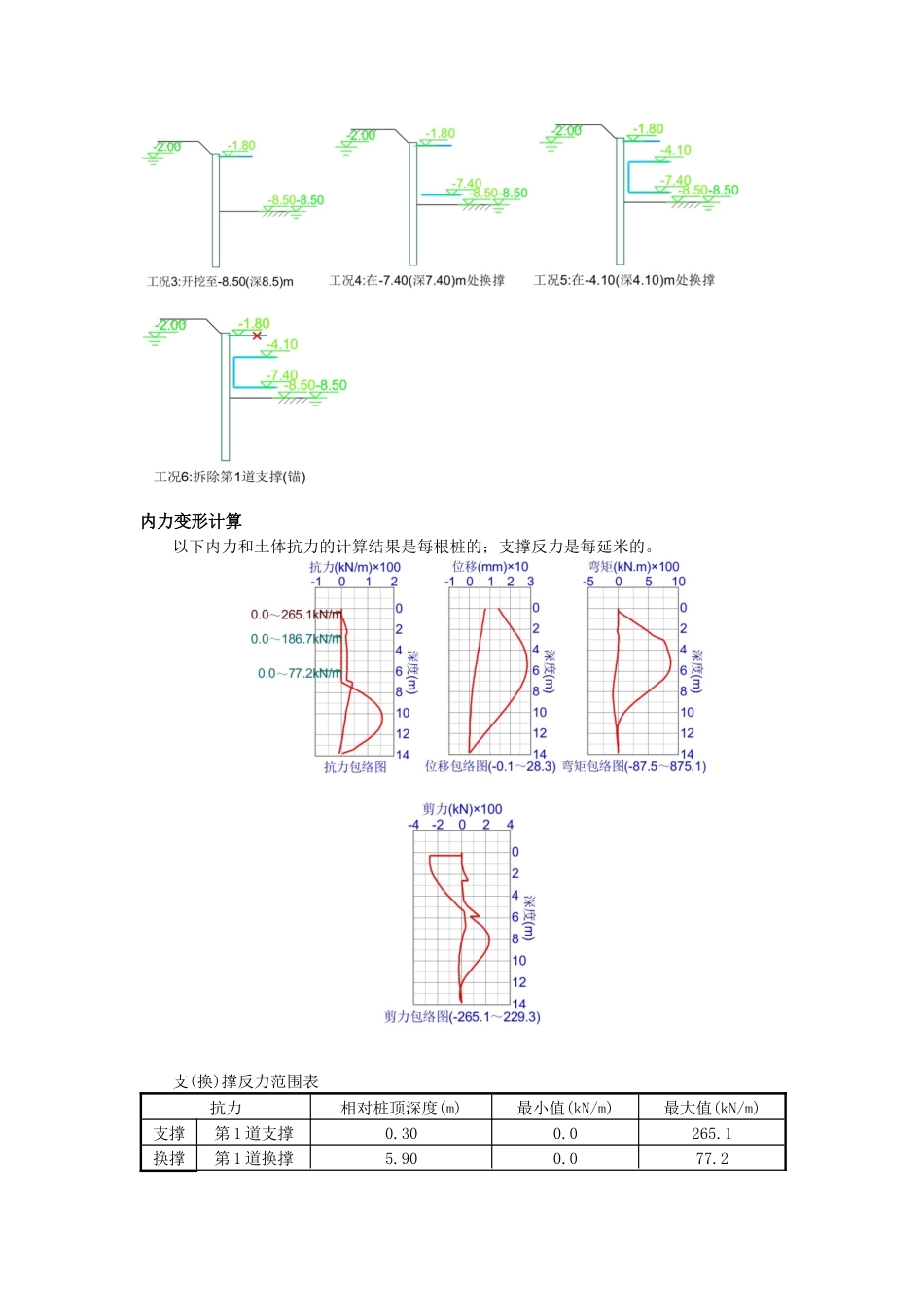

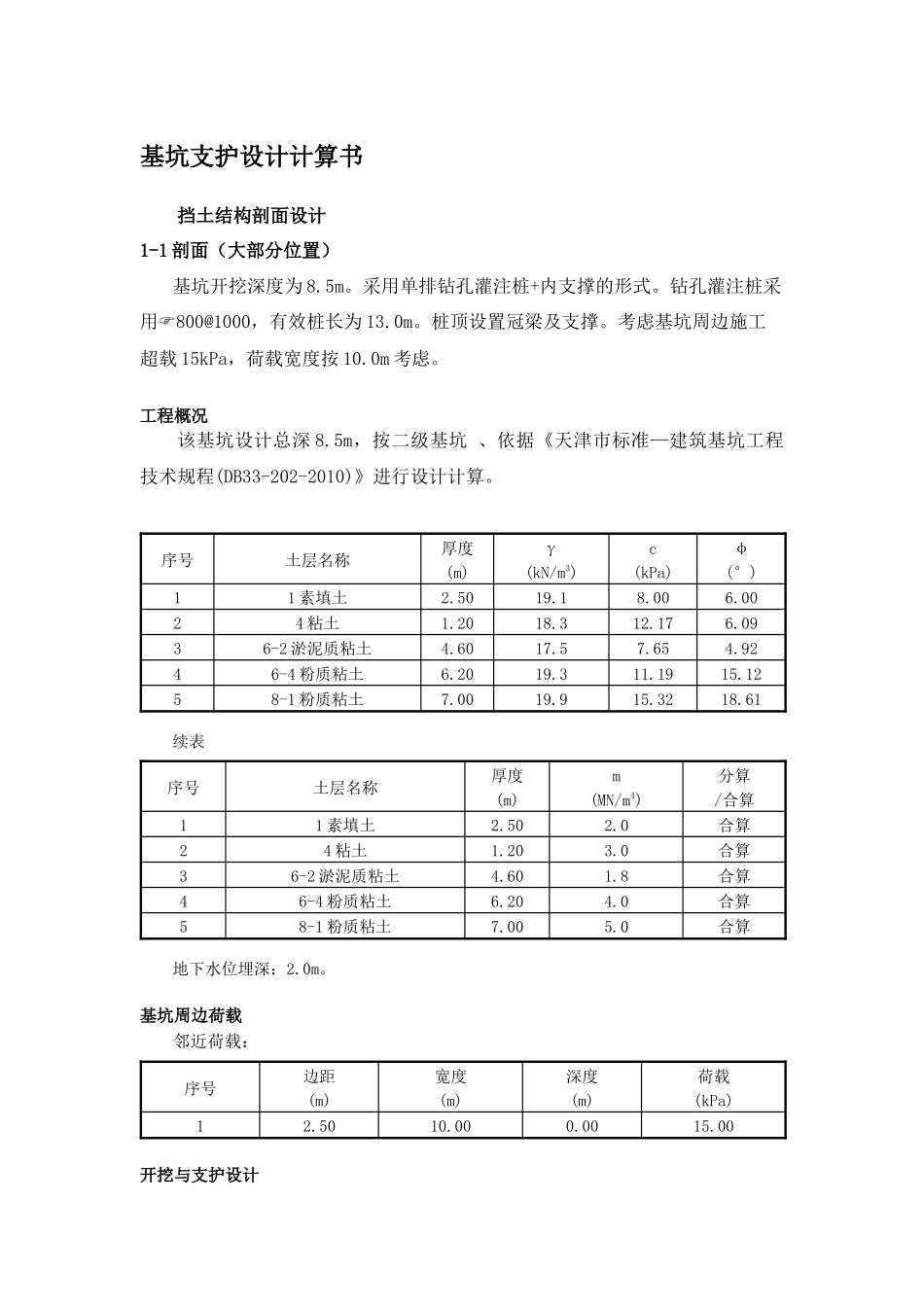

基坑支护设计计算书挡土结构剖面设计1-1剖面（大部分位置）基坑开挖深度为8.5m。采用单排钻孔灌注桩+内支撑的形式。钻孔灌注桩采用800@1000，有效桩长为13.0m。桩顶设置冠梁及支撑。考虑基坑周边施工超载15kPa，荷载宽度按10.0m考虑。工程概况该基坑设计总深8.5m，按二级基坑、依据《天津市标准—建筑基坑工程技术规程(DB33-202-2010)》进行设计计算。序号土层名称厚度(m)γ(kN/m3)c(kPa)φ(°)11素填土2.5019.18.006.0024粘土1.2018.312.176.0936-2淤泥质粘土4.6017.57.654.9246-4粉质粘土6.2019.311.1915.1258-1粉质粘土7.0019.915.3218.61续表序号土层名称厚度(m)m(MN/m4)分算/合算11素填土2.502.0合算24粘土1.203.0合算36-2淤泥质粘土4.601.8合算46-4粉质粘土6.204.0合算58-1粉质粘土7.005.0合算地下水位埋深：2.0m。基坑周边荷载邻近荷载：序号边距(m)宽度(m)深度(m)荷载(kPa)12.5010.000.0015.00开挖与支护设计基坑支护方案如图：换(拆)撑设计序号换撑距墙顶深度(m)换撑后拆除的支撑预加轴力(kN/m)换撑对桩墙的约束效果17.4000.00水平：1000MN/m/m转动：固定24.100第1道支撑0.00水平：400MN/m/m转动：固定工况顺序该基坑的施工工况顺序如下图所示：内力变形计算以下内力和土体抗力的计算结果是每根桩的；支撑反力是每延米的。支(换)撑反力范围表抗力相对桩顶深度(m)最小值(kN/m)最大值(kN/m)支撑第1道支撑0.300.0265.1换撑第1道换撑5.900.077.2第2道换撑2.600.0186.7整体稳定计算滑弧：圆心(4.51m,-0.00m)，半径：15.56m，起点(-11.05m,0.00m)，终点(17.54m,8.50m)，拱高比0.746；下滑力：1144.04kN/m；土体(若有则包括搅拌桩和坑底加固土)抗滑力：1636.09kN/m；安全系数：1.43。抗倾覆计算计算参数水土计算（分算/合算）方法：按土层分/合算；主动侧土压力分布模式：矩形；水压力计算方法：静止水压力。计算结果抗倾覆安全系数：。坑底抗隆起验算下滑力：561.1kN/m；抗滑力：887.7kN/m；安全系数：1.61。2-2剖面（东侧局部分布有淤泥位置）基坑开挖深度为8.5m。采用单排钻孔灌注桩+内支撑的形式。钻孔灌注桩采用800@1000，有效桩长为13.0m。桩顶设置冠梁及支撑。考虑基坑周边施工超载15kPa，荷载宽度按10.0m考虑。工程概况该基坑设计总深8.50m，按二级基坑、依据《天津市标准—建筑基坑工程技术规程(DB33-202-2010)》进行设计计算。序号土层名称厚度(m)γ(kN/m3)c(kPa)φ(°)11素填土3.3019.18.006.0022淤泥1.7018.03.003.0036-2淤泥质粘土2.6017.57.654.9246-4粉质粘土7.8019.311.1915.1258-1粉质粘土5.2019.915.3218.61续表序号土层名称厚度(m)m(MN/m4)分算/合算11素填土3.302.0合算22淤泥1.701.0合算36-2淤泥质粘土2.601.8合算46-4粉质粘土7.804.0分算58-1粉质粘土5.205.0合算地下水位埋深：2.00m。基坑周边荷载邻近荷载：序号边距(m)宽度(m)深度(m)荷载(kPa)12.5010.000.0015.00开挖与支护设计基坑支护方案如图：·换(拆)撑设计序号换撑距墙顶深度(m)换撑后拆除的支撑预加轴力(kN/m)换撑对桩墙的约束效果17.4000.00水平：1000MN/m/m转动：固定24.100第1道支撑0.00水平：400MN/m/m转动：固定工况顺序该基坑的施工工况顺序如下图所示：该基坑的施工工况顺序如下图所示：内力变形计算以下内力和土体抗力的计算结果是每根桩的；支撑反力是每延米的。支(换)撑反力范围表抗力相对桩顶深度(m)最小值(kN/m)最大值(kN/m)支撑第1道支撑0.300.0267.7换撑第1道换撑5.90-0.077.9第2道换撑2.600.0188.5整体稳定计算滑弧：圆心(4.43m,-0.00m)，半径：16.53m，起点(-12.10m,0.00m)，终点(18.60m,8.50m)，拱高比0.761；下滑力：1239.93kN/m；土体(若有则包括搅拌桩和坑底加固土)抗滑力：1891.32kN/m；安全系数：1.53。抗倾覆计算计算参数水土计算（分算/合算）方法：按土层分/合算；主动侧土压力分布模式：矩形；水压力计算方法：静止水压力。计算结果抗倾覆安全系数：。坑底抗隆起验算下滑力：656.9kN/m；抗滑力：1088.9kN/m；安全系数：1.66。灌注桩配筋钻孔灌注桩最大弯矩(KN.m)桩长（m）实配钢筋钻孔灌注桩1Φ800@1000875.113.0m1825钻孔灌注桩2Φ800@1000816.014.0m1825支撑体系整体计算位移图（mm）弯矩图（kN·m）剪力图（kN）轴力图（kN）
