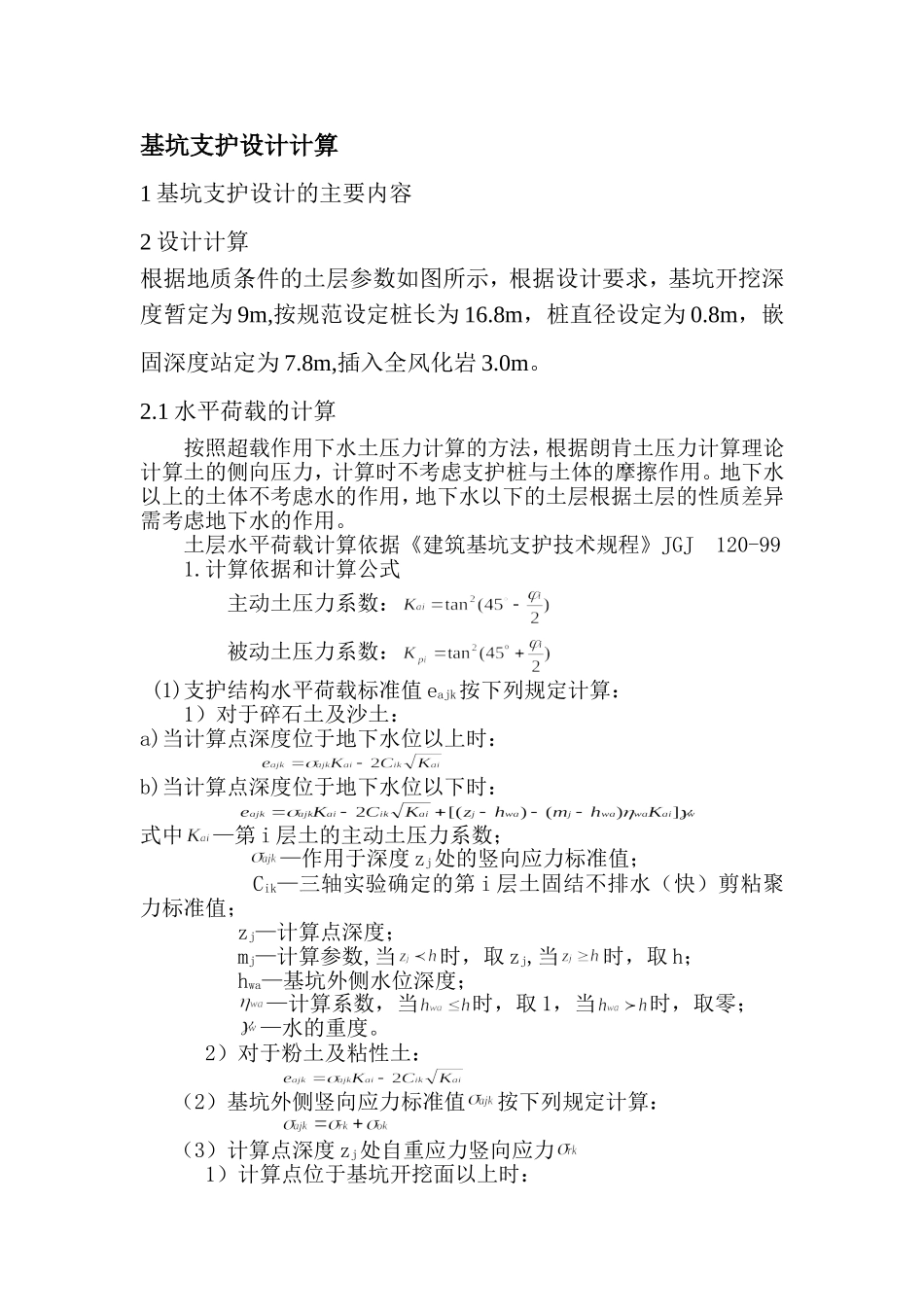

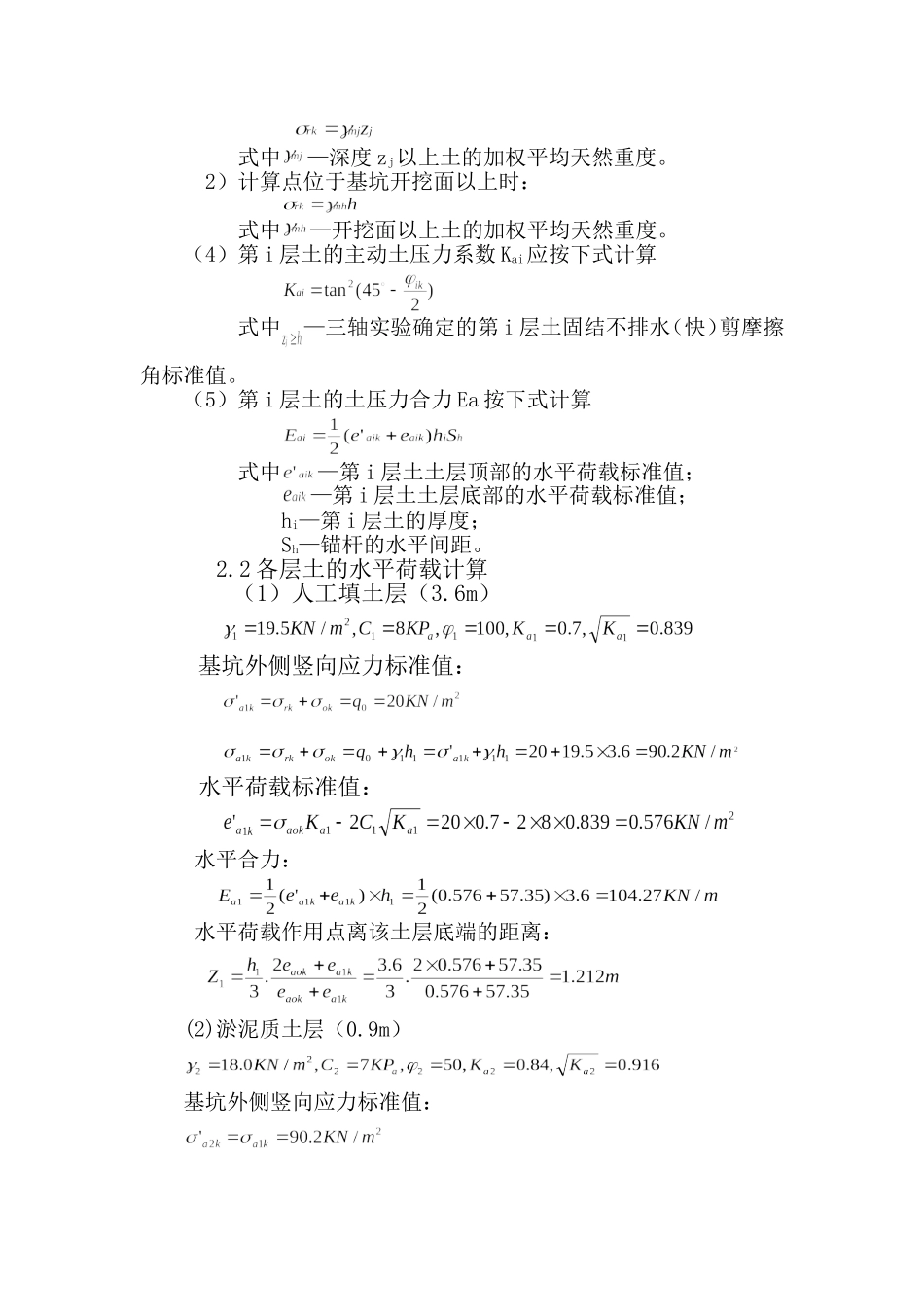

基坑支护设计计算1基坑支护设计的主要内容2设计计算根据地质条件的土层参数如图所示，根据设计要求，基坑开挖深度暂定为9m,按规范设定桩长为16.8m，桩直径设定为0.8m，嵌固深度站定为7.8m,插入全风化岩3.0m。2.1水平荷载的计算按照超载作用下水土压力计算的方法，根据朗肯土压力计算理论计算土的侧向压力，计算时不考虑支护桩与土体的摩擦作用。地下水以上的土体不考虑水的作用，地下水以下的土层根据土层的性质差异需考虑地下水的作用。土层水平荷载计算依据《建筑基坑支护技术规程》JGJ120-991.计算依据和计算公式主动土压力系数：被动土压力系数：(1)支护结构水平荷载标准值eajk按下列规定计算：1）对于碎石土及沙土：a)当计算点深度位于地下水位以上时：b)当计算点深度位于地下水位以下时：式中—第i层土的主动土压力系数；—作用于深度zj处的竖向应力标准值；Cik—三轴实验确定的第i层土固结不排水（快）剪粘聚力标准值；zj—计算点深度；mj—计算参数,当时，取zj,当时，取h；hwa—基坑外侧水位深度；—计算系数，当时，取1，当时，取零；—水的重度。2）对于粉土及粘性土：（2）基坑外侧竖向应力标准值按下列规定计算：（3）计算点深度zj处自重应力竖向应力1）计算点位于基坑开挖面以上时：式中—深度zj以上土的加权平均天然重度。2）计算点位于基坑开挖面以上时：式中—开挖面以上土的加权平均天然重度。（4）第i层土的主动土压力系数Kai应按下式计算式中—三轴实验确定的第i层土固结不排水（快）剪摩擦角标准值。（5）第i层土的土压力合力Ea按下式计算式中—第i层土土层顶部的水平荷载标准值；—第i层土土层底部的水平荷载标准值；hi—第i层土的厚度；Sh—锚杆的水平间距。2.2各层土的水平荷载计算（1）人工填土层（3.6m）基坑外侧竖向应力标准值：水平荷载标准值：水平合力：水平荷载作用点离该土层底端的距离：(2)淤泥质土层（0.9m）基坑外侧竖向应力标准值：水平荷载标准值：水平荷载：水平荷载作用点离该土层底端的距离：（3）粉质粘土层（2.2m）基坑外侧竖向应力标准值：水平荷载标准值：水平荷载：水平荷载作用点离该土层底端的距离：（4）可塑粉质粘土层残积可塑粉质粘土层（2.8m）分成两部分（开挖面以上2.3m和开挖面以下0.5m）1）按照规范：基坑开挖位于地下水位对于粉土及粘土：深度Zj以上土的加权平均天然重度：2）基坑外侧竖向应力标准值：水平荷载标准值：水平荷载：水平荷载作用点离改土层底端的距离：4.2.3水平抗力计算基坑底面以下水平抗力计算的土层为：第4层土（可塑粉质粘土层0.5m）、第五层土（硬塑粉质粘土层4.3m）、第6层土（全风化岩层0.3m）。计算依据和计算公式：土层水平抗力计算依据《建筑基坑支护技术规程》JGJ120-99（1）基坑内侧水平抗力标准值按下列规定计算：1）对于碎石土及砂土，基坑内侧水平抗力标准值按下列规定计算：式中——作用于基坑底面以下深度Zj处的竖向应力标准值Kpi——第i层土的被动土压力系数。2）对于粉土及粘性土，基坑内侧水平抗压力标准值按下列规定计算：（2）作用与基坑地面以下深度Zj处的竖向应力标准值按下式计算：式中——深度Zj以上土的加权平均天然重度。（3）第i层土的被动土压力系数Kpi应按下式计算（4）第i层土的水平抗压力Ep为：式中e’pik——第i层土土层顶部的水平抗力标准值；epik——第i层土土层底部的水平抗力标准值；hi——第i层土的厚度；Sh——预应力锚索的水平距离。4.2.4各层水平抗力计算（1）可塑粉质粘土层作用于基坑底面以下深度zj处的竖向应力标准值：水平抗力标准值：水平抗力：水平抗力离该土层底端的距离：（2）硬塑粉质粘土层作用于基坑底面以下深度zj处的竖向应力标准值：水平抗力标准值：水平抗力：水平抗力离该土层底端的距离：（3）全风化岩层作用于基坑底面以下深度zj处的竖向应力标准值：水平抗力标准值：水平抗力：水平抗力离该土层底端的距离；由以上计算步骤可得K12的水平荷载、水平抗力如下图所示4.2.5支点力计算（1）计算基坑底面以下支护结构设定弯矩零点位置至基坑底面的距离：基坑底面水平荷载标准值：由可得：71.01=65.1+（80.4-65.1）/0.5求得；（2）计算支点力Tc1：计...
