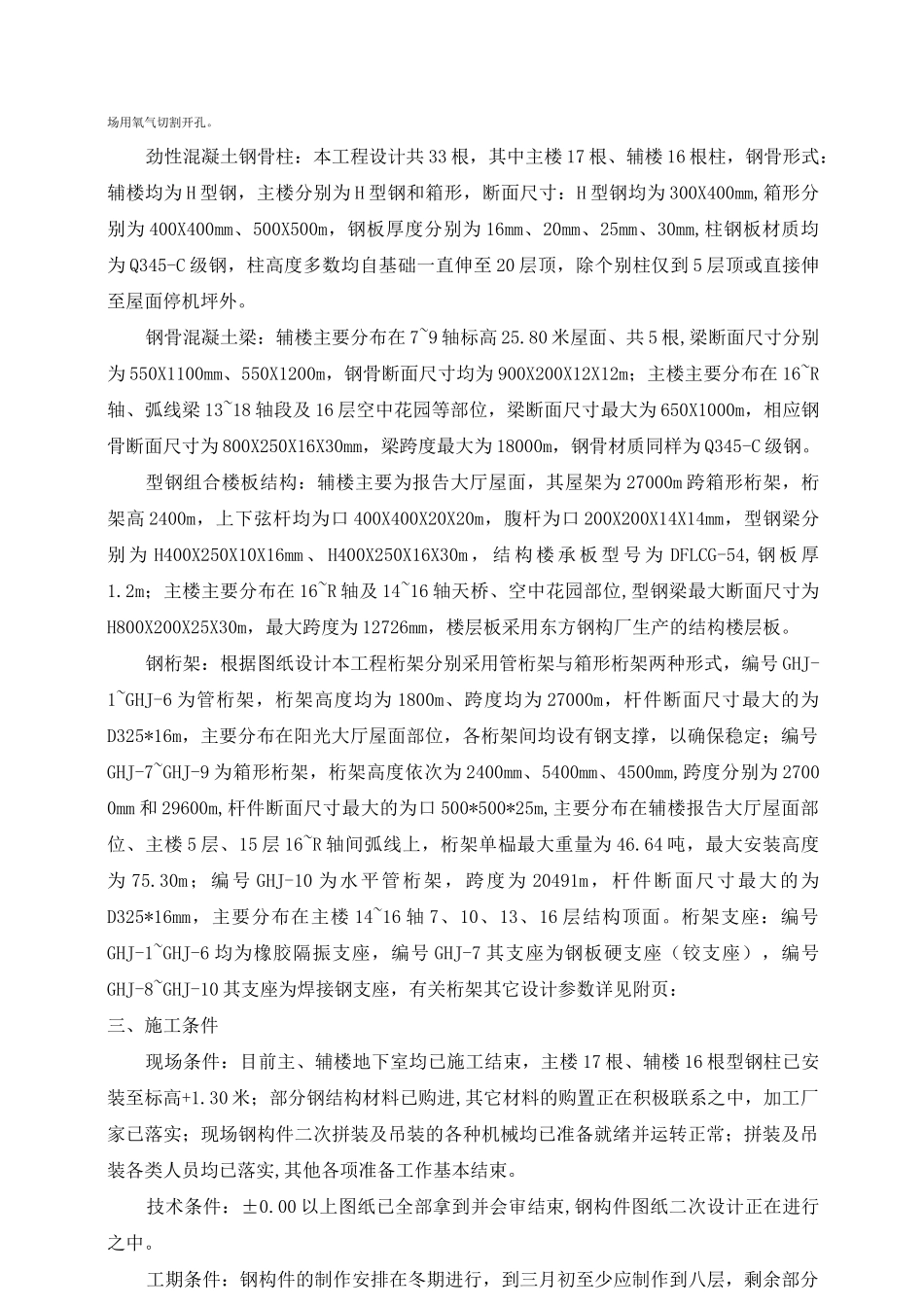

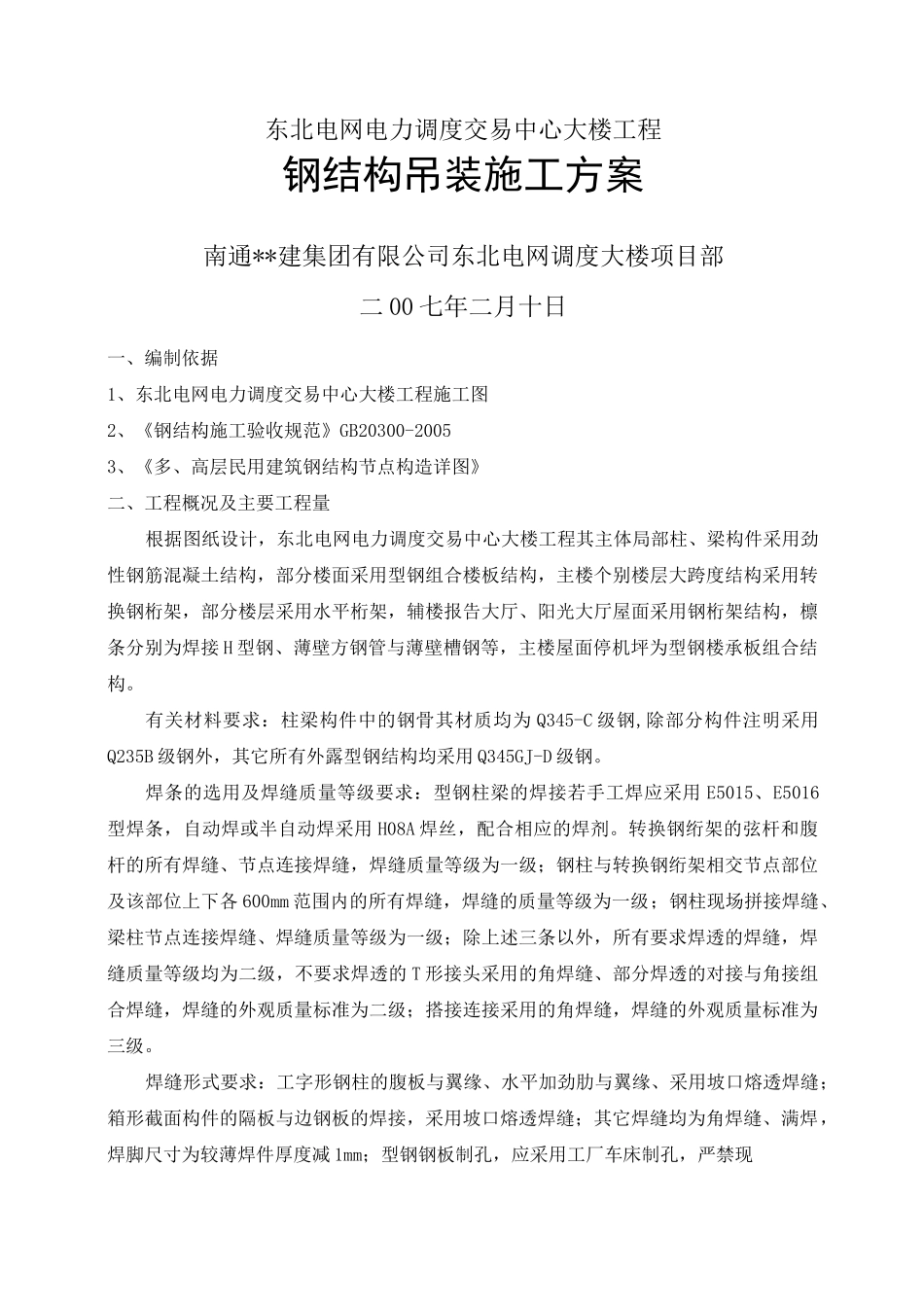

东北电网电力调度交易中心大楼工程钢结构吊装施工方案南通**建集团有限公司东北电网调度大楼项目部二00七年二月十日一、编制依据1、东北电网电力调度交易中心大楼工程施工图2、《钢结构施工验收规范》GB20300-20053、《多、高层民用建筑钢结构节点构造详图》二、工程概况及主要工程量根据图纸设计，东北电网电力调度交易中心大楼工程其主体局部柱、梁构件采用劲性钢筋混凝土结构，部分楼面采用型钢组合楼板结构，主楼个别楼层大跨度结构采用转换钢桁架，部分楼层采用水平桁架，辅楼报告大厅、阳光大厅屋面采用钢桁架结构，檩条分别为焊接H型钢、薄壁方钢管与薄壁槽钢等，主楼屋面停机坪为型钢楼承板组合结构。有关材料要求：柱梁构件中的钢骨其材质均为Q345-C级钢,除部分构件注明采用Q235B级钢外，其它所有外露型钢结构均采用Q345GJ-D级钢。焊条的选用及焊缝质量等级要求：型钢柱梁的焊接若手工焊应采用E5015、E5016型焊条，自动焊或半自动焊采用H08A焊丝，配合相应的焊剂。转换钢绗架的弦杆和腹杆的所有焊缝、节点连接焊缝，焊缝质量等级为一级；钢柱与转换钢绗架相交节点部位及该部位上下各600mm范围内的所有焊缝，焊缝的质量等级为一级；钢柱现场拼接焊缝、梁柱节点连接焊缝、焊缝质量等级为一级；除上述三条以外，所有要求焊透的焊缝，焊缝质量等级均为二级，不要求焊透的T形接头采用的角焊缝、部分焊透的对接与角接组合焊缝，焊缝的外观质量标准为二级；搭接连接采用的角焊缝，焊缝的外观质量标准为三级。焊缝形式要求：工字形钢柱的腹板与翼缘、水平加劲肋与翼缘、采用坡口熔透焊缝；箱形截面构件的隔板与边钢板的焊接，采用坡口熔透焊缝；其它焊缝均为角焊缝、满焊，焊脚尺寸为较薄焊件厚度减1mm；型钢钢板制孔，应采用工厂车床制孔，严禁现场用氧气切割开孔。劲性混凝土钢骨柱：本工程设计共33根，其中主楼17根、辅楼16根柱，钢骨形式：辅楼均为H型钢，主楼分别为H型钢和箱形，断面尺寸：H型钢均为300X400mm,箱形分别为400X400mm、500X500m，钢板厚度分别为16mm、20mm、25mm、30mm,柱钢板材质均为Q345-C级钢，柱高度多数均自基础一直伸至20层顶，除个别柱仅到5层顶或直接伸至屋面停机坪外。钢骨混凝土梁：辅楼主要分布在7~9轴标高25.80米屋面、共5根,梁断面尺寸分别为550X1100mm、550X1200m，钢骨断面尺寸均为900X200X12X12m；主楼主要分布在16~R轴、弧线梁13~18轴段及16层空中花园等部位，梁断面尺寸最大为650X1000m，相应钢骨断面尺寸为800X250X16X30mm，梁跨度最大为18000m，钢骨材质同样为Q345-C级钢。型钢组合楼板结构：辅楼主要为报告大厅屋面，其屋架为27000m跨箱形桁架，桁架高2400m，上下弦杆均为口400X400X20X20m，腹杆为口200X200X14X14mm，型钢梁分别为H400X250X10X16mm、H400X250X16X30m，结构楼承板型号为DFLCG-54,钢板厚1.2m；主楼主要分布在16~R轴及14~16轴天桥、空中花园部位,型钢梁最大断面尺寸为H800X200X25X30m，最大跨度为12726mm，楼层板采用东方钢构厂生产的结构楼层板。钢桁架：根据图纸设计本工程桁架分别采用管桁架与箱形桁架两种形式，编号GHJ-1~GHJ-6为管桁架，桁架高度均为1800m、跨度均为27000m，杆件断面尺寸最大的为D325*16m，主要分布在阳光大厅屋面部位，各桁架间均设有钢支撑，以确保稳定；编号GHJ-7~GHJ-9为箱形桁架，桁架高度依次为2400mm、5400mm、4500mm,跨度分别为27000mm和29600m,杆件断面尺寸最大的为口500*500*25m,主要分布在辅楼报告大厅屋面部位、主楼5层、15层16~R轴间弧线上，桁架单榀最大重量为46.64吨，最大安装高度为75.30m；编号GHJ-10为水平管桁架，跨度为20491m，杆件断面尺寸最大的为D325*16mm，主要分布在主楼14~16轴7、10、13、16层结构顶面。桁架支座：编号GHJ-1~GHJ-6均为橡胶隔振支座，编号GHJ-7其支座为钢板硬支座（铰支座），编号GHJ-8~GHJ-10其支座为焊接钢支座，有关桁架其它设计参数详见附页：三、施工条件现场条件：目前主、辅楼地下室均已施工结束，主楼17根、辅楼16根型钢柱已安装至标高+1.30米；部分钢结构材料已购进,其它材料的购置正在积极联系之中，加工厂家已落实；现场钢构件二次拼装及吊装的各...
