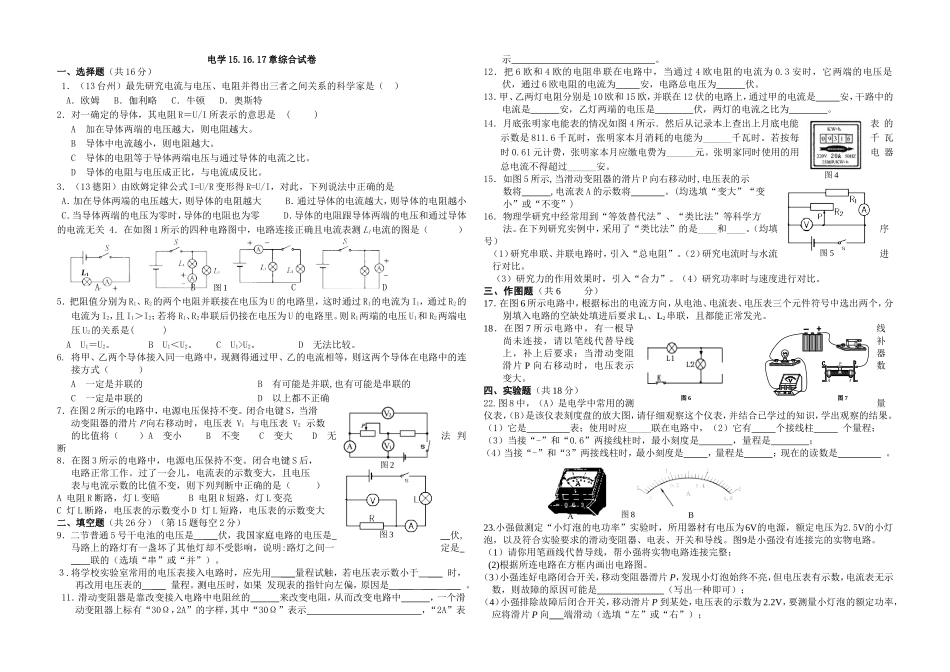

电学15.16.17章综合试卷一、选择题（共16分）1．（13台州）最先研究电流与电压、电阻并得出三者之间关系的科学家是（）A．欧姆B．伽利略C．牛顿D．奥斯特2．对一确定的导体，其电阻R＝U/I所表示的意思是()A加在导体两端的电压越大，则电阻越大。B导体中电流越小，则电阻越大。C导体的电阻等于导体两端电压与通过导体的电流之比。D导体的电阻与电压成正比，与电流成反比。3．（13德阳）由欧姆定律公式I=U/R变形得R=U/I，对此，下列说法中正确的是A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关4．在如图1所示的四种电路图中，电路连接正确且电流表测L1电流的图是（）ABCD5．把阻值分别为R1、R2的两个电阻并联接在电压为U的电路里，这时通过R1的电流为I1，通过R2的电流为I2，且I1＞I2；若将R1、R2串联后仍接在电压为U的电路里。则R1两端的电压U1和R2两端电压U2的关系是()AU1＝U2。BU1＜U2。CU1>U2。D无法比较。6.将甲、乙两个导体接入同一电路中，现测得通过甲、乙的电流相等，则这两个导体在电路中的连接方式（）A一定是并联的B有可能是并联,也有可能是串联的C一定是串联的D以上都不正确7．在图2所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V1与电压表V2示数的比值将（）A变小B不变C变大D无法判断8．在图3所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会儿，电流表的示数变大，且电压表与电流示数的比值不变，则下列判断中正确的是（）A电阻R断路，灯L变暗B电阻R短路，灯L变亮C灯L断路，电压表的示数变小D灯L短路，电压表的示数变大二、填空题（共26分）（第15题每空2分）9．二节普通5号干电池的电压是___伏，我国家庭电路的电压是__伏,马路上的路灯有一盏坏了其他灯却不受影响，说明:路灯之间一定是__联的（选填“串”或“并”）。３.将学校实验室常用的电压表接入电路时，应先用___量程试触，若电压表示数小于___时，再改用电压表的___量程。测电压时，如果发现表的指针向左偏，原因是_________。11．滑动变阻器是靠改变接入电路中电阻丝的来改变电阻，从而改变电路中，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示，“2A”表示。12．把6欧和4欧的电阻串联在电路中，当通过4欧电阻的电流为0.3安时，它两端的电压是伏，通过6欧电阻的电流为安，电路总电压为伏。13．甲、乙两灯电阻分别是10欧和15欧，并联在12伏的电路上，通过甲的电流是安，干路中的电流是安，乙灯两端的电压是伏，两灯的电流之比为。14．月底张明家电能表的情况如图4所示．然后从记录本上查出上月底电能表的示数是811.6千瓦时，张明家本月消耗的电能为______千瓦时。若按每千瓦时0.61元计费，张明家本月应缴电费为______元。张明家同时使用的用电器总电流不得超过______安。15．如图5所示,当滑动变阻器的滑片P向右移动时,电压表的示数将,电流表A的示数将。(均选填“变大”“变小”或“不变”)16．物理学研究中经常用到“等效替代法”、“类比法”等科学方法。在下列研究实例中，采用了“类比法”的是____和____。（均填序号）（1）研究串联、并联电路时，引入“总电阻”。（2）研究电流时与水流进行对比。（3）研究力的作用效果时，引入“合力”。（4）研究功率时与速度进行对比。三、作图题（共6分）17．在图6所示电路中，根据标出的电流方向，从电池、电流表、电压表三个元件符号中选出两个，分别填入电路的空缺处填进后要求L1、L2串联，且都能正常发光。18．在图7所示电路中，有一根导线尚未连接，请以笔线代替导线补上，补上后要求：当滑动变阻器滑片P向右移动时，电压表示数变大。四、实验题（共18分）22.图8中，（A）是电学中常用的测量仪表，（B）是该仪表刻度盘的放大图，请仔细观察这个仪表，并结合已学过的知识，学出观察的结果。（1）它是表；使用时应_____联在电路中，（2）它有个接线柱个量程；（3）当接“-”和“0.6”两接线柱时，最小刻度是，量程是；（4）当接“-”和“3”两接...
