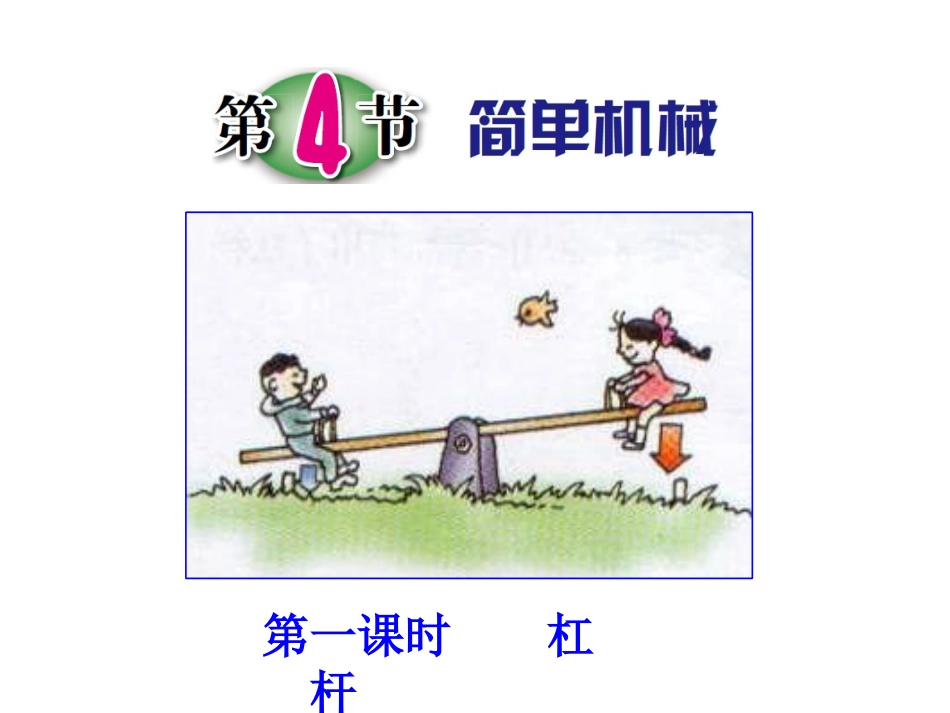

第4节简单机械（第一课时）VIP免费

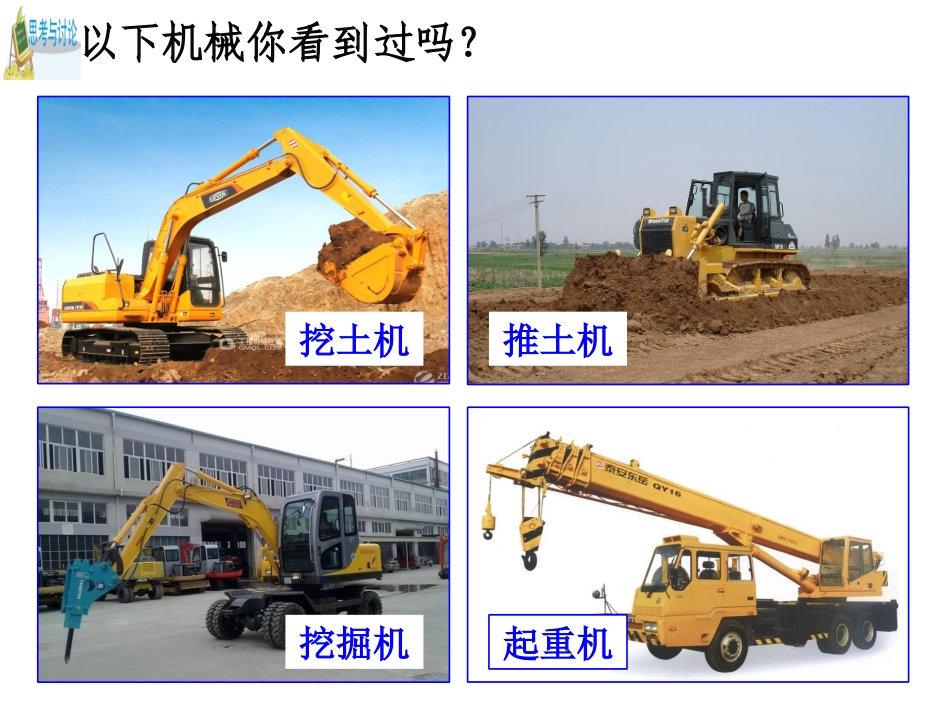

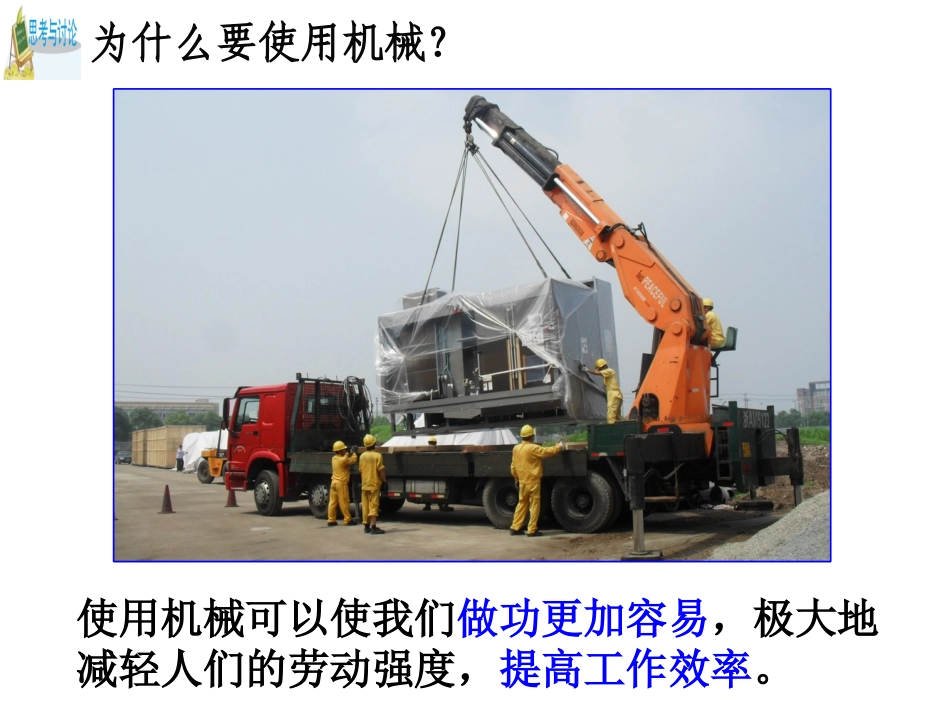

Copyright2004-2015版权所有盗版必究第一课时杠杆Copyright2004-2015版权所有盗版必究以下机械你看到过吗？挖土机推土机挖掘机起重机Copyright2004-2015版权所有盗版必究使用机械可以使我们做功更加容易，极大地减轻人们的劳动强度，提高工作效率。为什么要使用机械？Copyright2004-2015版权所有盗版必究实际上，任何复杂的机械都是由一些简单机械组合而成的。Copyright2004-2015版权所有盗版必究平时生活中，我们也在使用一些简单机械。用筷子吃饭用剪刀剪纸用开瓶器开瓶盖用剪指钳剪指甲Copyright2004-2015版权所有盗版必究什么是简单机械，常见的有哪几种类别？一切用来改变力的大小和方向的装置。包括杠杆、滑轮、斜面。简单机械：Copyright2004-2015版权所有盗版必究尝试着使用下图中的各种工具，体验这些工具在使用过程中有什么共同的特征。共同的特征：③工作过程中不变形，都是硬的。①工作过程中都在转动，转动过程中有一点是不动的。②工作过程中要受到两个力的作用。（一个能使它转动，另一个阻碍它转动）Copyright2004-2015版权所有盗版必究以上工具都是杠杆，你能说出什么是杠杆了吗？一、什么是杠杆在力的作用下能够绕固定点转动的硬棒。跷跷板撬棒杠杆是生产和生活中普遍使用的一种简单机械。杠杆形状各异，可以是直的，也可以是弯的。Copyright2004-2015版权所有盗版必究二、杠杆的五个要素1.支点(O)：2.动力(F1)：3.阻力(F2)：杠杆绕着转动的点促使杠杆转动的力阻碍杠杆转动的力4.动力臂(L1)：5.阻力臂(L2)：力的作用线：从支点到动力作用线的垂直距离从支点到阻力作用线的垂直距离通过力的作用点，沿力的方向所画的直线FF11FF11FF22FF22LL11LL22LL11LL22Copyright2004-2015版权所有盗版必究三、找力臂的方法：（1）辨认杠杆；（2）先找支点O；（3）画出动力和阻力；（4）画出力的作用线；（5）过支点0作力的作用线的垂线段L，即为力臂。F1F2L1L2OOF1F2LL11LL22力臂是到距离。支点力的作用线的垂直Copyright2004-2015版权所有盗版必究请你找出下列杠杆的动力臂、阻力臂OLL11OF2F1LL11LL22LL22Copyright2004-2015版权所有盗版必究四、画杠杆示意图（1）先画出杠杆，用线条表示，形状跟实物相同。（2）画出动力和阻力的作用线，（用虚线延长）（3）画出两个力臂，“点”（支点）到“直线”（力的作用线）的垂直距离。BACOBACFF11FF22BDEBDEOFF11FF22LL11LL11LL22Copyright2004-2015版权所有盗版必究五、人体上的杠杆读下图，寻找手臂上的杠杆。当手拿物体抬起或放下时，找出相应的杠杆，以及支点、动力、阻力。——骨一根硬棒支点——两根骨之间的关节动力来源——肌肉收缩——移动肢体或物体阻力来源人体杠杆OABOABF1F2F1F2Copyright2004-2015版权所有盗版必究寻找人体上的杠杆：将头部抬起、踮起脚跟，如图所示。头部或脚板是否可以看做杠杆？OFF11FF22OFF11FF22Copyright2004-2015版权所有盗版必究杆杠有着悠久的历史杆杠有着悠久的历史Copyright2004-2015版权所有盗版必究我国古代人们对杠杆的应用舂桔槔Copyright2004-2015版权所有盗版必究早在3000多年以前，勤劳智慧的中国人就已经开始使用杠杆。他们发明了用来捣谷的舂（如图3-43），用来在井上汲水的桔槔（如图3-44），以及用来精确测量质量的天平和杆秤等。在公元前4~公元前3世纪写成的《墨经》中就对天平的平衡原理作了精辟的论述：“衡木：加重于其一旁，必捶一重相若也。”意思是：天平横梁的一臂加重物，另一臂也要加砝码，两者必须等重，才能平衡。Copyright2004-2015版权所有盗版必究一切用来改变力的大小和方向的装置。简单机械：包括杠杆、滑轮、斜面。一、什么是杠杆在力的作用下能够绕固定点转动的硬棒。二、杠杆的五个要素1.支点(O)2.动力(F1)3.阻力(F2)4.动力臂(L1)5.阻力臂(L2)三、画杠杆示意图（1）先画出杠杆，用线条表示，形状跟实物相同。（2）画出动力和阻力的作用线，（用虚线延长）（3）画出两个力臂，“点”（支点）到“直线”（力的作用线）的垂直距离。Copyright2004-2015版权所有盗版必究OF1F2L2L1OF1F2OF1F21、请你画出下列杠杆的示意图F2Copyright2004-2015版权所有盗版必究2．...
