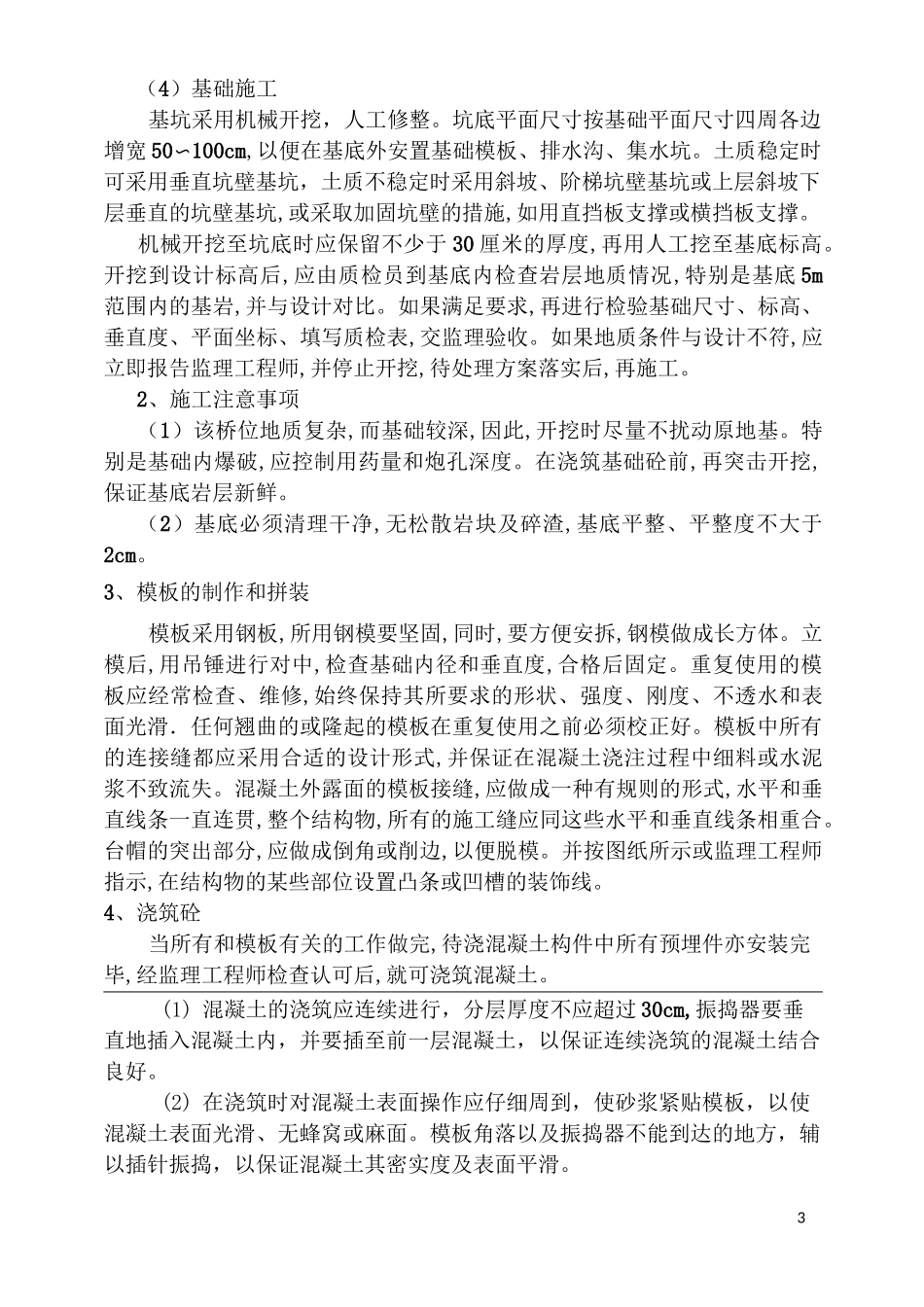

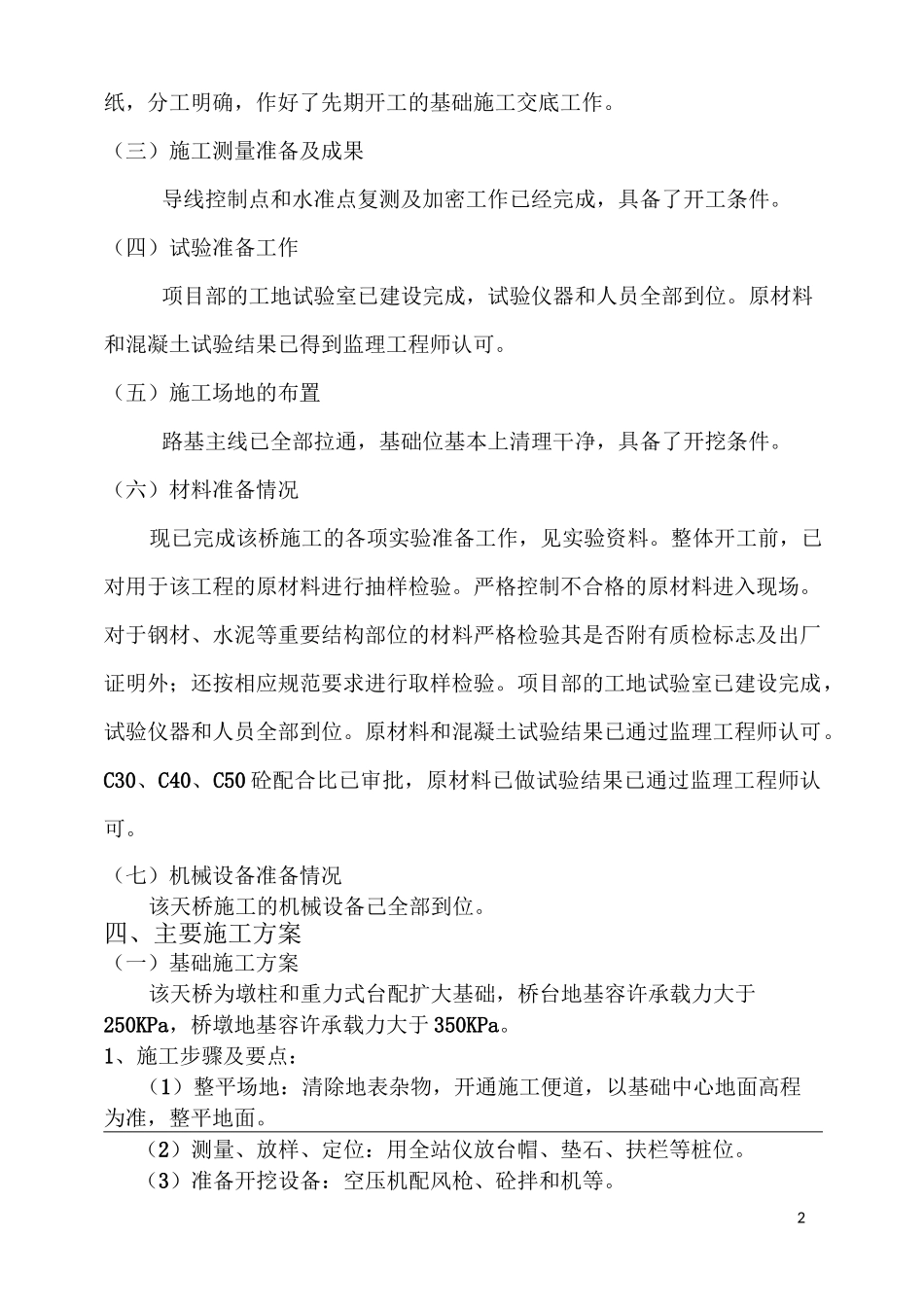

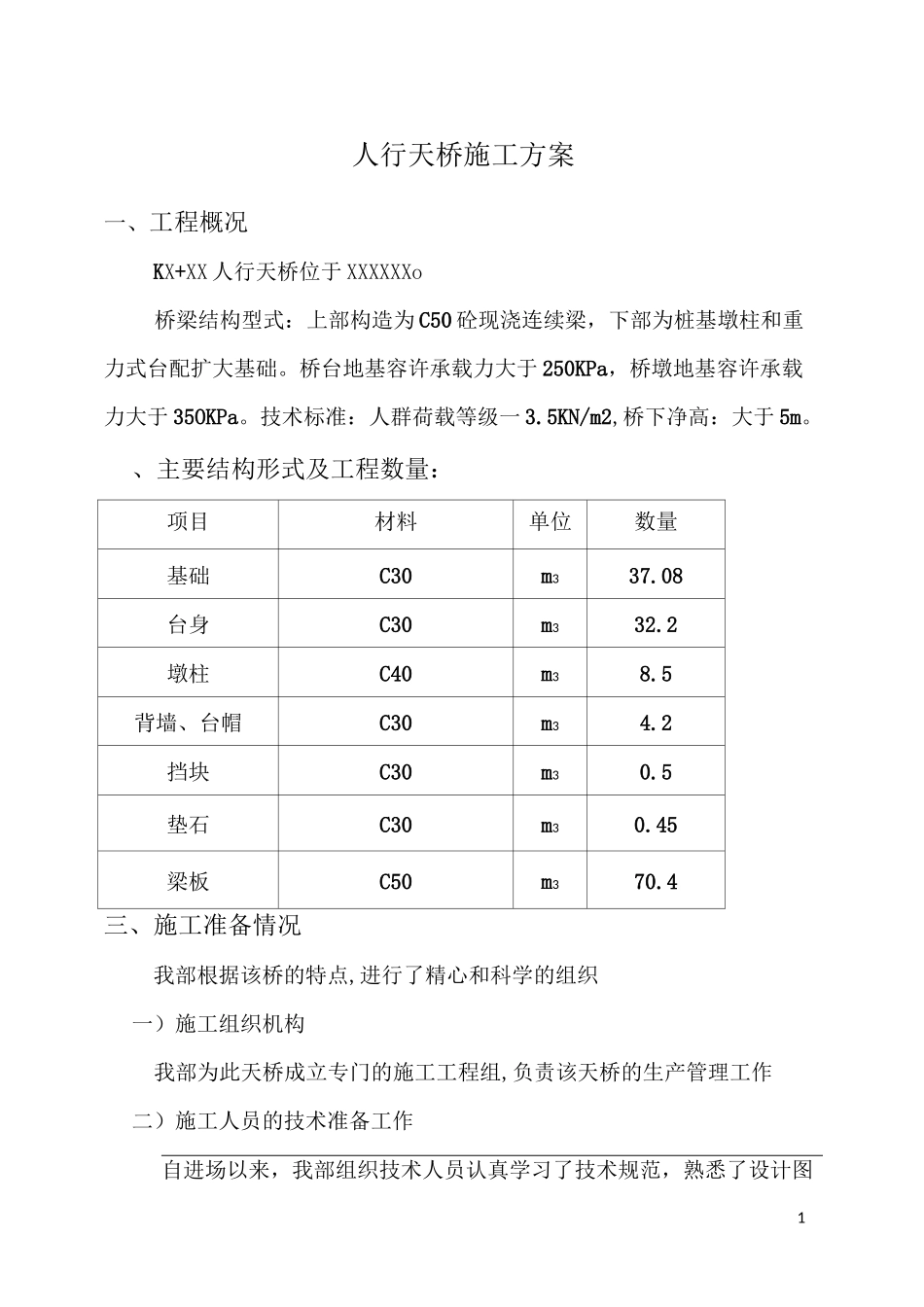

1人行天桥施工方案一、工程概况KX+XX人行天桥位于XXXXXXo桥梁结构型式：上部构造为C50砼现浇连续梁，下部为桩基墩柱和重力式台配扩大基础。桥台地基容许承载力大于250KPa，桥墩地基容许承载力大于35OKPa。技术标准：人群荷载等级一3.5KN/m2,桥下净高：大于5m。、主要结构形式及工程数量：项目材料单位数量基础C30m337.08台身C30m332.2墩柱C40m38.5背墙、台帽C30m34.2挡块C30m30.5垫石C30m30.45梁板C50m370.4三、施工准备情况我部根据该桥的特点,进行了精心和科学的组织一）施工组织机构我部为此天桥成立专门的施工工程组,负责该天桥的生产管理工作二）施工人员的技术准备工作自进场以来，我部组织技术人员认真学习了技术规范，熟悉了设计图2纸，分工明确，作好了先期开工的基础施工交底工作。（三）施工测量准备及成果导线控制点和水准点复测及加密工作已经完成，具备了开工条件。（四）试验准备工作项目部的工地试验室已建设完成，试验仪器和人员全部到位。原材料和混凝土试验结果已得到监理工程师认可。（五）施工场地的布置路基主线已全部拉通，基础位基本上清理干净，具备了开挖条件。（六）材料准备情况现已完成该桥施工的各项实验准备工作，见实验资料。整体开工前，已对用于该工程的原材料进行抽样检验。严格控制不合格的原材料进入现场。对于钢材、水泥等重要结构部位的材料严格检验其是否附有质检标志及出厂证明外；还按相应规范要求进行取样检验。项目部的工地试验室已建设完成，试验仪器和人员全部到位。原材料和混凝土试验结果已通过监理工程师认可。C30、C40、C50砼配合比已审批，原材料已做试验结果已通过监理工程师认可。（七）机械设备准备情况该天桥施工的机械设备己全部到位。四、主要施工方案（一）基础施工方案该天桥为墩柱和重力式台配扩大基础，桥台地基容许承载力大于250KPa，桥墩地基容许承载力大于350KPa。1、施工步骤及要点：（1）整平场地：清除地表杂物，开通施工便道，以基础中心地面高程为准，整平地面。（2）测量、放样、定位：用全站仪放台帽、垫石、扶栏等桩位。（3）准备开挖设备：空压机配风枪、砼拌和机等。3（4）基础施工基坑采用机械开挖，人工修整。坑底平面尺寸按基础平面尺寸四周各边增宽50〜100cm,以便在基底外安置基础模板、排水沟、集水坑。土质稳定时可采用垂直坑壁基坑，土质不稳定时采用斜坡、阶梯坑壁基坑或上层斜坡下层垂直的坑壁基坑,或采取加固坑壁的措施,如用直挡板支撑或横挡板支撑。机械开挖至坑底时应保留不少于30厘米的厚度,再用人工挖至基底标高。开挖到设计标高后,应由质检员到基底内检查岩层地质情况,特别是基底5m范围内的基岩,并与设计对比。如果满足要求,再进行检验基础尺寸、标高、垂直度、平面坐标、填写质检表,交监理验收。如果地质条件与设计不符,应立即报告监理工程师,并停止开挖,待处理方案落实后,再施工。2、施工注意事项（1）该桥位地质复杂,而基础较深,因此,开挖时尽量不扰动原地基。特别是基础内爆破,应控制用药量和炮孔深度。在浇筑基础砼前,再突击开挖,保证基底岩层新鲜。（2）基底必须清理干净,无松散岩块及碎渣,基底平整、平整度不大于2cm。3、模板的制作和拼装模板采用钢板,所用钢模要坚固,同时,要方便安拆,钢模做成长方体。立模后,用吊锤进行对中,检查基础内径和垂直度,合格后固定。重复使用的模板应经常检查、维修,始终保持其所要求的形状、强度、刚度、不透水和表面光滑．任何翘曲的或隆起的模板在重复使用之前必须校正好。模板中所有的连接缝都应采用合适的设计形式,并保证在混凝土浇注过程中细料或水泥浆不致流失。混凝土外露面的模板接缝,应做成一种有规则的形式,水平和垂直线条一直连贯,整个结构物,所有的施工缝应同这些水平和垂直线条相重合。台帽的突出部分,应做成倒角或削边,以便脱模。并按图纸所示或监理工程师指示,在结构物的某些部位设置凸条或凹槽的装饰线。4、浇筑砼当所有和模板有关的工作做完,待浇混凝土构件中所有预埋件亦安装完毕,经监理工程师检查认可后,就可浇筑混凝土。(1)混凝土的浇筑应连续进行，分层厚度不应超过30cm,振捣器要垂直地插入混凝土内，并要插至前一层混凝土，...
