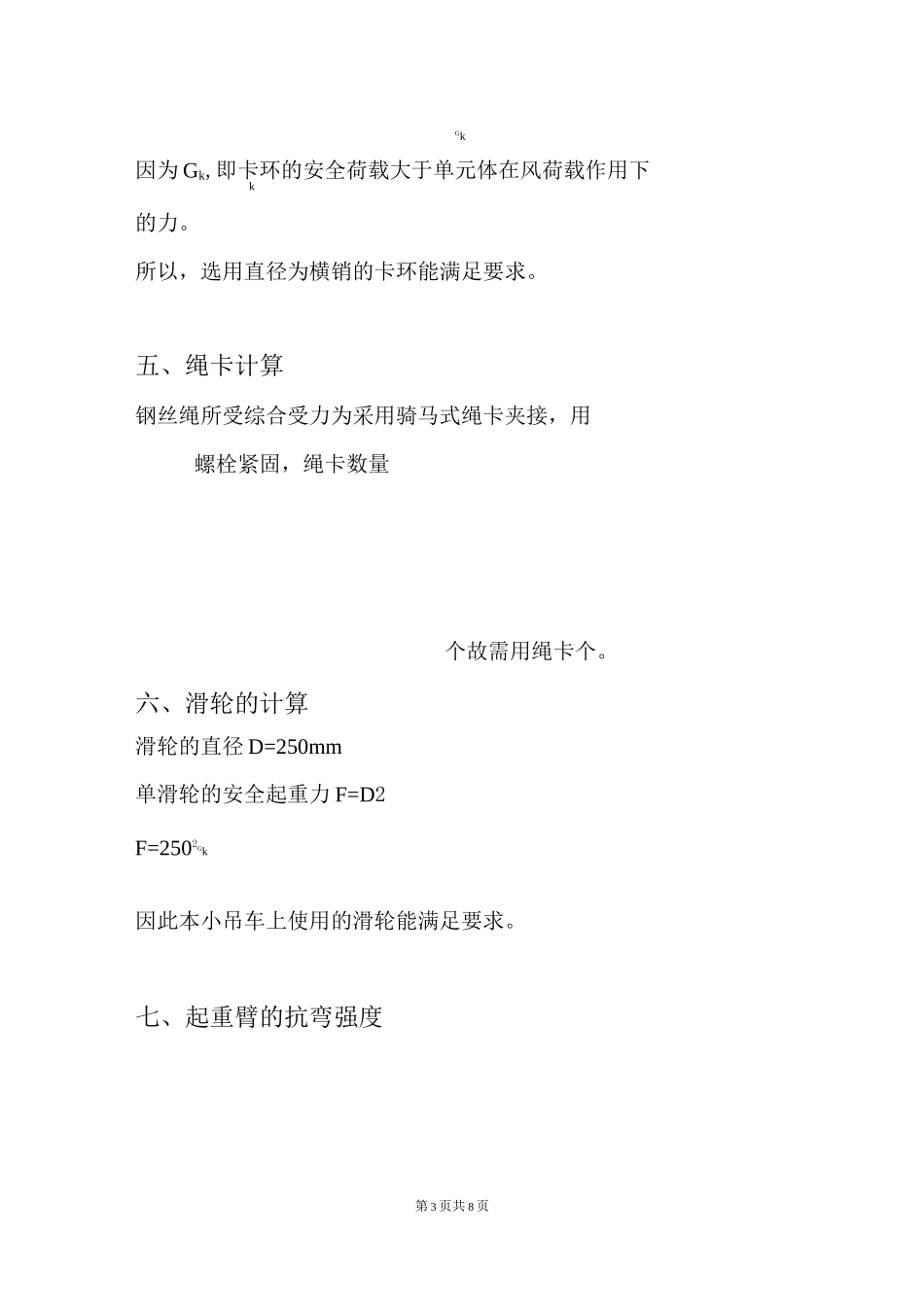

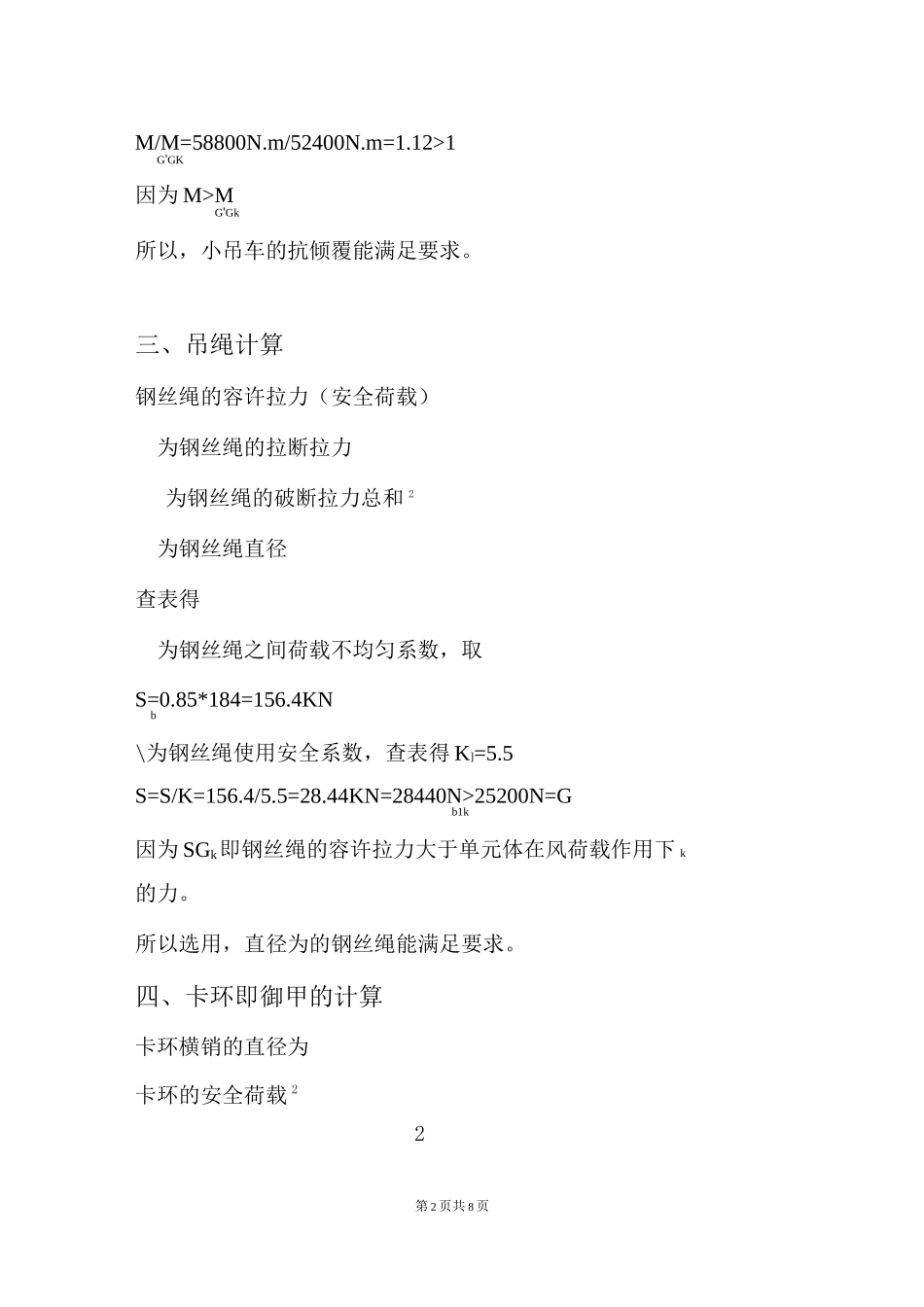

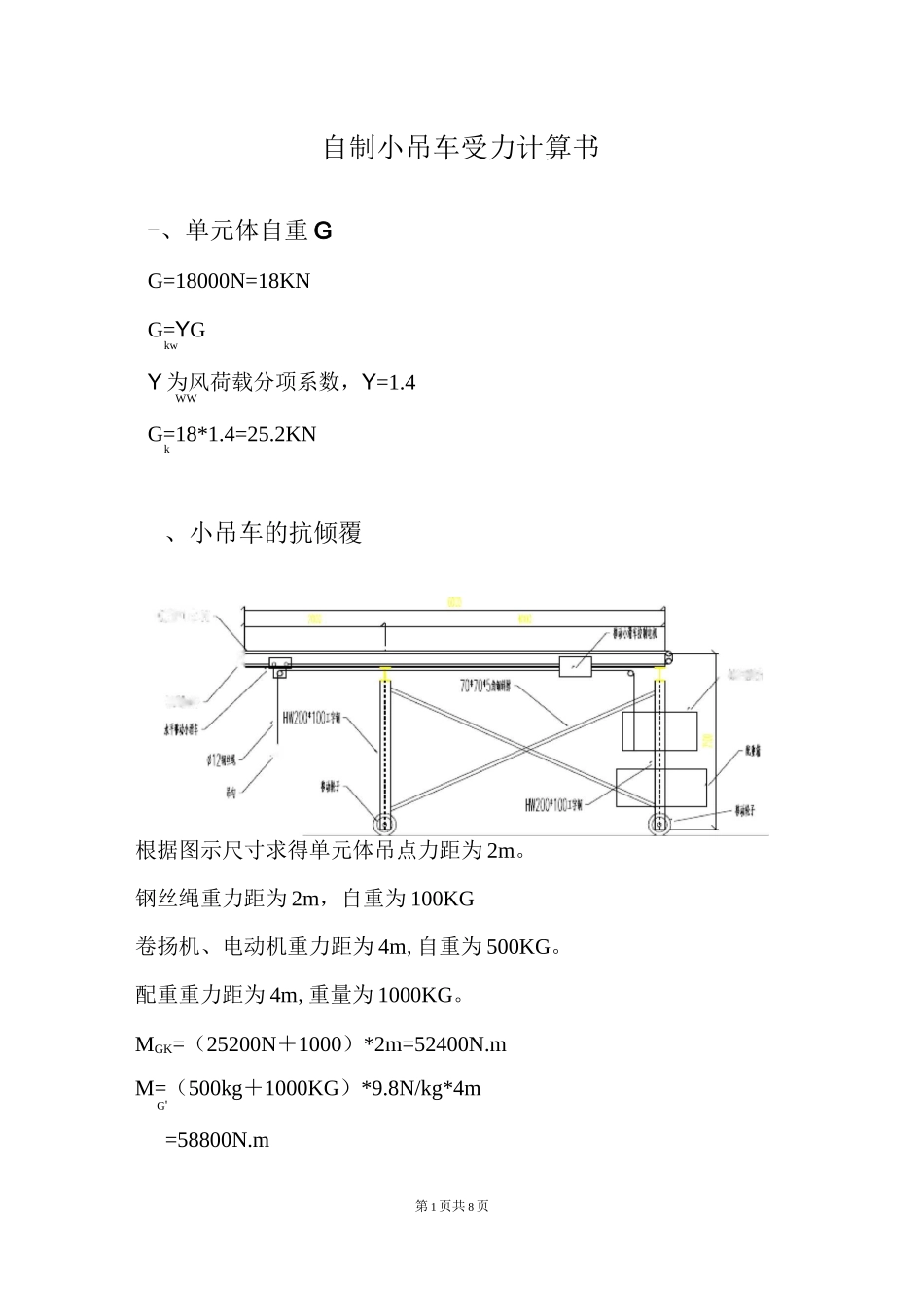

第1页共8页朋曲胡I月0厂En蝴自制小吊车受力计算书-、单元体自重GG=18000N=18KNG=YGkwY为风荷载分项系数，Y=1.4WWG=18*1.4=25.2KNk、小吊车的抗倾覆根据图示尺寸求得单元体吊点力距为2m。钢丝绳重力距为2m，自重为100KG卷扬机、电动机重力距为4m,自重为500KG。配重重力距为4m,重量为1000KG。MGK=（25200N＋1000）*2m=52400N.mM=（500kg＋1000KG）*9.8N/kg*4mG'=58800N.m第2页共8页M/M=58800N.m/52400N.m=1.12>1G'GK因为M>MG'Gk所以，小吊车的抗倾覆能满足要求。三、吊绳计算钢丝绳的容许拉力（安全荷载）为钢丝绳的拉断拉力为钢丝绳的破断拉力总和2为钢丝绳直径查表得为钢丝绳之间荷载不均匀系数，取S=0.85*184=156.4KNb\为钢丝绳使用安全系数，查表得K]=5.5S=S/K=156.4/5.5=28.44KN=28440N>25200N=Gb1k因为SGk即钢丝绳的容许拉力大于单元体在风荷载作用下k的力。所以选用，直径为的钢丝绳能满足要求。四、卡环即御甲的计算卡环横销的直径为卡环的安全荷载22第3页共8页Gk因为Gk,即卡环的安全荷载大于单元体在风荷载作用下k的力。所以，选用直径为横销的卡环能满足要求。五、绳卡计算钢丝绳所受综合受力为采用骑马式绳卡夹接，用螺栓紧固，绳卡数量个故需用绳卡个。六、滑轮的计算滑轮的直径D=250mm单滑轮的安全起重力F=D2F=2502Gk因此本小吊车上使用的滑轮能满足要求。七、起重臂的抗弯强度第4页共8页共有2跨梁材性：Q235全梁有均布荷载0.04KN/M考虑自重，自重放大系数为1.2//////////////第1跨计算结果//////////////跨度为2M截面为HW250x175截面Ix=6.12e+007mm4截面Wx=501639mm3面积矩Sx=267386mm3腹板总厚7mm塑性发展系数Yx=1.05整体稳定系数屮b=0.6由最大壁厚11mm得：截面抗拉抗压抗弯强度设计值f=215MPa截面抗剪强度设计值fv=125MPa剪力范围为-26.3396--0KN弯矩范围为0--51.5396KN.M第5页共8页最大挠度为1.03974mm(挠跨比为1/1923)由VmaxxSx/(IxxTw)得计算得最大剪应力为16.4398MPa满足!由Mx/(YxxWx)得计算得强度应力为97.8498MPa满足!由Mx/（屮bxWx）得计算得稳定应力为171.237MPa满足!受压翼缘外伸宽度与厚度之比为7.63636满足！（GB50017--2003第32页4.3.8）腹板高厚比为31.7143无局部压应力可不配置加劲肋！（GB50017--2003第26页4.3.2）//////////////第2跨计算结果//////////////跨度为2M截面为HW250x175第6页共8页截面lx=6.12e+007mm4截面Wx=501639mm3面积矩Sx=267386mm3腹板总厚7mm塑性发展系数Yx=1.05整体稳定系数屮b=0.6由最大壁厚11mm得：截面抗拉抗压抗弯强度设计值f=215MPa截面抗剪强度设计值fv=125MPa剪力范围为37.8924--39.112KN弯矩范围为-25.4649--51.5396KN.M最大挠度为0.601664mm(挠跨比为1/3324)由VmaxxSx/(IxxTw)得计算得最大剪应力为24.4118MPa满足!由Mx/(YxxWx)得计算得强度应力为97.8498MPa满足!由Mx/(屮bxWx)得计算得稳定应力为171.237MPa满足!受压翼缘外伸宽度与厚度之比为7.63636满第7页共8页足！(GB50017--2003第32页4.3.8)腹板高厚比为31.7143无局部压应力可不配置加劲肋！(GB50017--2003第26页4.3.2)八、卷扬机功率卷扬机的起吊能力为3000kg,能满足要求。综上所述，本方案中的所有设备均能满足要求编制：日期：审核：日期：批准：日期：
