基于ZEMAX的照相物镜的设计VIP免费

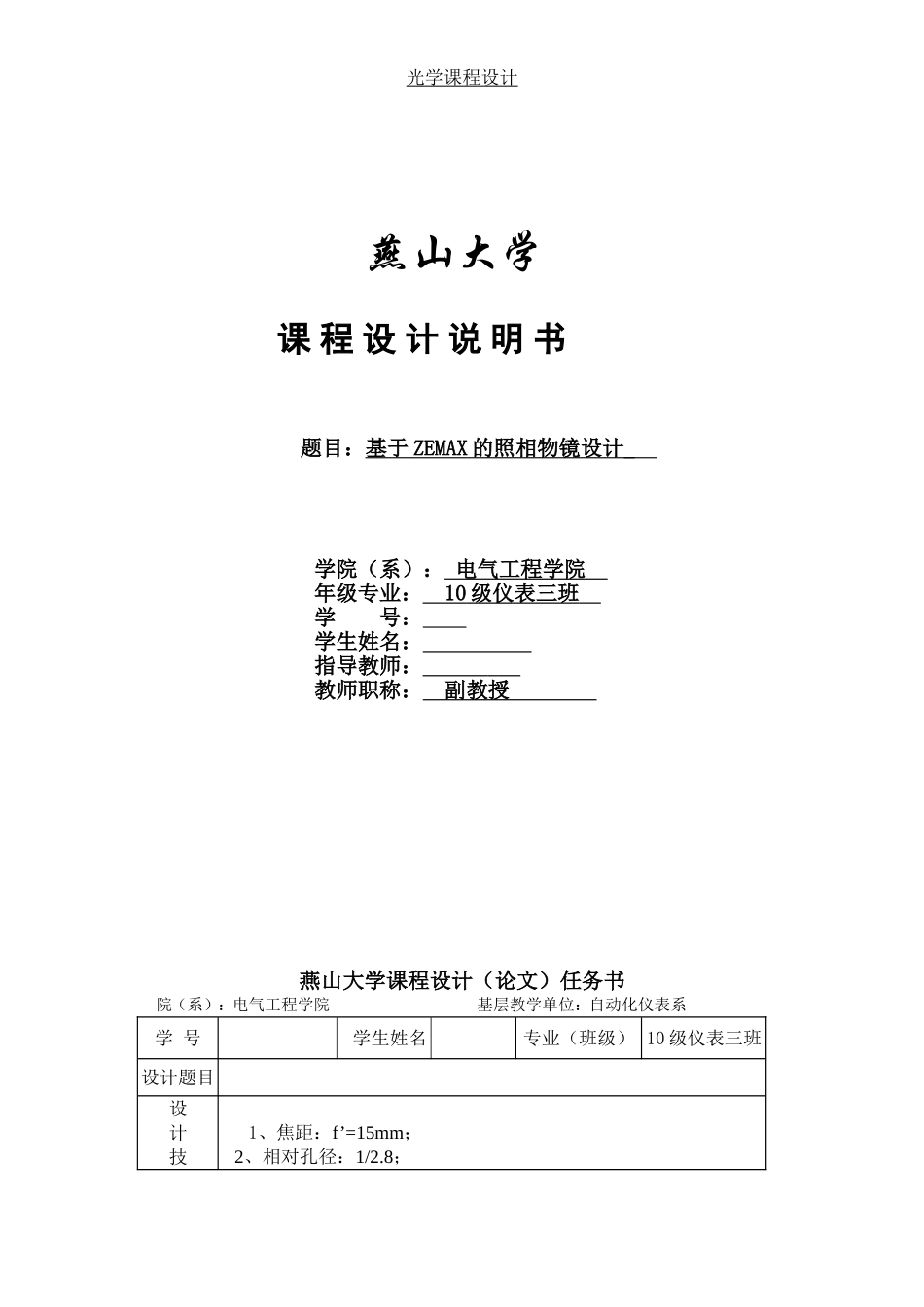

基于ZEMAX的照相物镜的设计_第1页
1/21
基于ZEMAX的照相物镜的设计_第2页
2/21

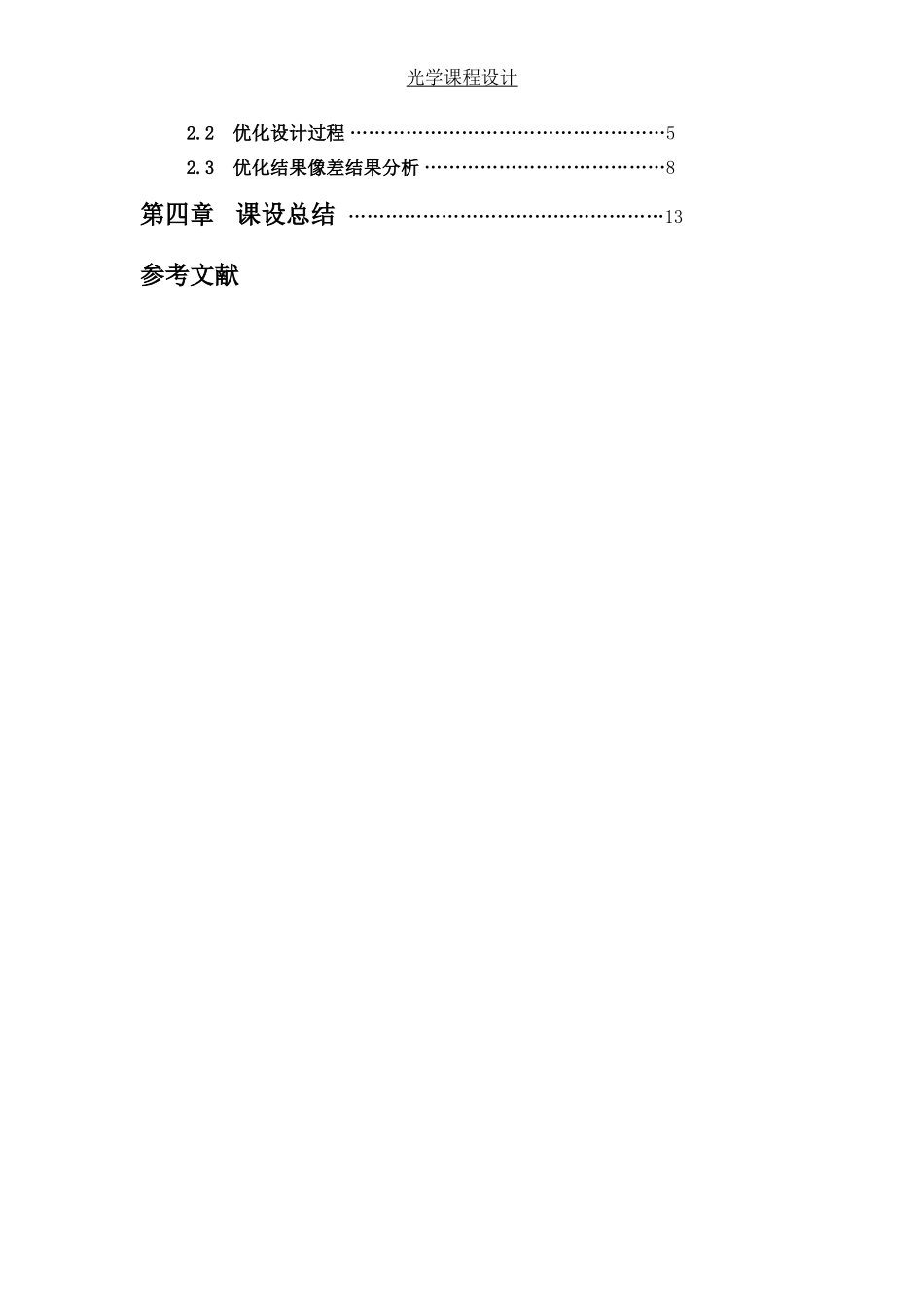

基于ZEMAX的照相物镜的设计_第3页
3/21
光学课程设计燕山大学课程设计说明书题目:基于ZEMAX的照相物镜设计学院(系):电气工程学院年级专业:10级仪表三班学号:学生姓名:指导教师:教师职称:副教授燕山大学课程设计(论文)任务书院(系):电气工程学院基层教学单位:自动化仪表系学号学生姓名专业(班级)10级仪表三班设计题目设计技1、焦距:f’=15mm;2、相对孔径:1/2.8;光学课程设计术参数3、在可见光波段设计(取d、F、C三种色光)4、视场角2w=74°设计要求1、简述照相物镜的设计原理和类型;2、确定照相物镜的基本性能要求,并确定恰当的初始结构;3、输入镜头组数据,设置评价函数操作数,进行优化设计和像差结果分析;4、给出像质评价报告,撰写课程设计论文工作量查阅光学设计理论和像差分析的相关文献和资料,提出并较好地的实施方案设计简单透镜组,并用zemax软件对初级像差进行分析和校正,从而对镜头进行优化设计工作计划第一天、第二天:熟悉ZEMAX软件的应用,查阅资料,确定设计题目进行初级理论设计第三天、第四天:完善理论设计,运用ZEMAX软件进行设计优化,撰写报告第五天:完善过程,进行答辩参考资料《光学设计》,西安电子科技大学出版社,刘钧,高明,2006,10《几何光学像差光学设计》,浙江大学出版社,李晓彤,岑兆丰,2003.11《实用光学技术手册》,机械工业出版社,王之江,2007.1指导教师签字基层教学单位主任签字目录摘要……………………………………………………………………1第一章简述照相物镜的设计原理和类型……………2第二章设计过程……………………………………………42.1根据参数要求确定恰当的初始结构……………………4光学课程设计2.2优化设计过程……………………………………………52.3优化结果像差结果分析…………………………………8第四章课设总结……………………………………………13参考文献1光学课程设计摘要人们早就有长期保存各种影像的愿望。在摄影技术尚未发明前的公元四世纪时,人们按投影来描画人物轮廓像的方法达到了全盛时代,至今这种方法仍然作为剪纸艺术流传着。后来,人们让光线通过小孔形成倒立像,进而将小孔改为镜片,并加装一只暗箱。只要在暗箱底板上放一张纸,不仅可以画出轮廓,还可以画出像上的各个部分。这就形成了照相机的机构雏形。随着科学技术的发展,照相机的发展日益迅速,有着显著的飞跃。照相物镜是照相机的眼睛,它的精度和分辨率直接影响到照相机的精度与成像质量。要保证所设计的照相物镜达到较高的技术要求,在设计时就必须达到更高的精度与分辨率。本文所讨论的照相物镜,它主要采用后置光阑三片物镜结构,其中第六面采用非球面塑料,其余面采用标准球面玻璃,应用ZEMAX软件设计了一组焦距f'=15mm的照相物镜,相对孔径D/f’=2.8,镜头总长为15.1366mm,整个系统球差0.000192,慧差0.000432,像散0.002716。完全满足设计要求。关键字:照相物镜ZEMAX设计2光学课程设计第一章简述照相物镜的设计原理和类型照相物镜的基本光学性能主要由三个参数表征。即焦距f’、相对孔径D/f’和视场角2w。照相物镜的焦距决定所成像的大小Ⅰ)当物体处于有限远时,像高为y’=(1-(1-1)式中,为垂轴放大率,。对一般的照相机来说,物距l都比较大,一般>1米,f’为几十毫米,因此像平面靠近焦面,,所以Ⅱ)当物体处于无限远时,→∞像高为y’=(1-2)因此半视场角=atan(1-3)表1-1中列出了照相物镜的焦距标准:表1-1物镜类型鱼眼超广角广角标准短望远望远超望远物镜焦距f’/mm7.5~1517~2024~28~355085~100135~200~300400~500~600~800相对孔径决定其受衍射限制的最高分辨率和像面光照度,在此的分辨率亦即通常所说的截止频N(1-4)照相物镜中只有很少几种如微缩物镜和制版物镜追求高分辨率,多数照相物镜因其本身的分辨率不高,相对孔径的作用是为了提高像面光照度E’=1/4πLτ(D/f’)2(1-5)照相物镜的视场角决定其在接受器上成清晰像的空间范围。按视场角的大小照相物镜又分为a)小视场物镜:视场角在30°以下;3光学课程设计b)中视场物镜:视场角在30°~60°之间;c)广角物镜:视场角在60°~90°之间;d)超广角物镜:视场角在90°以上。...
