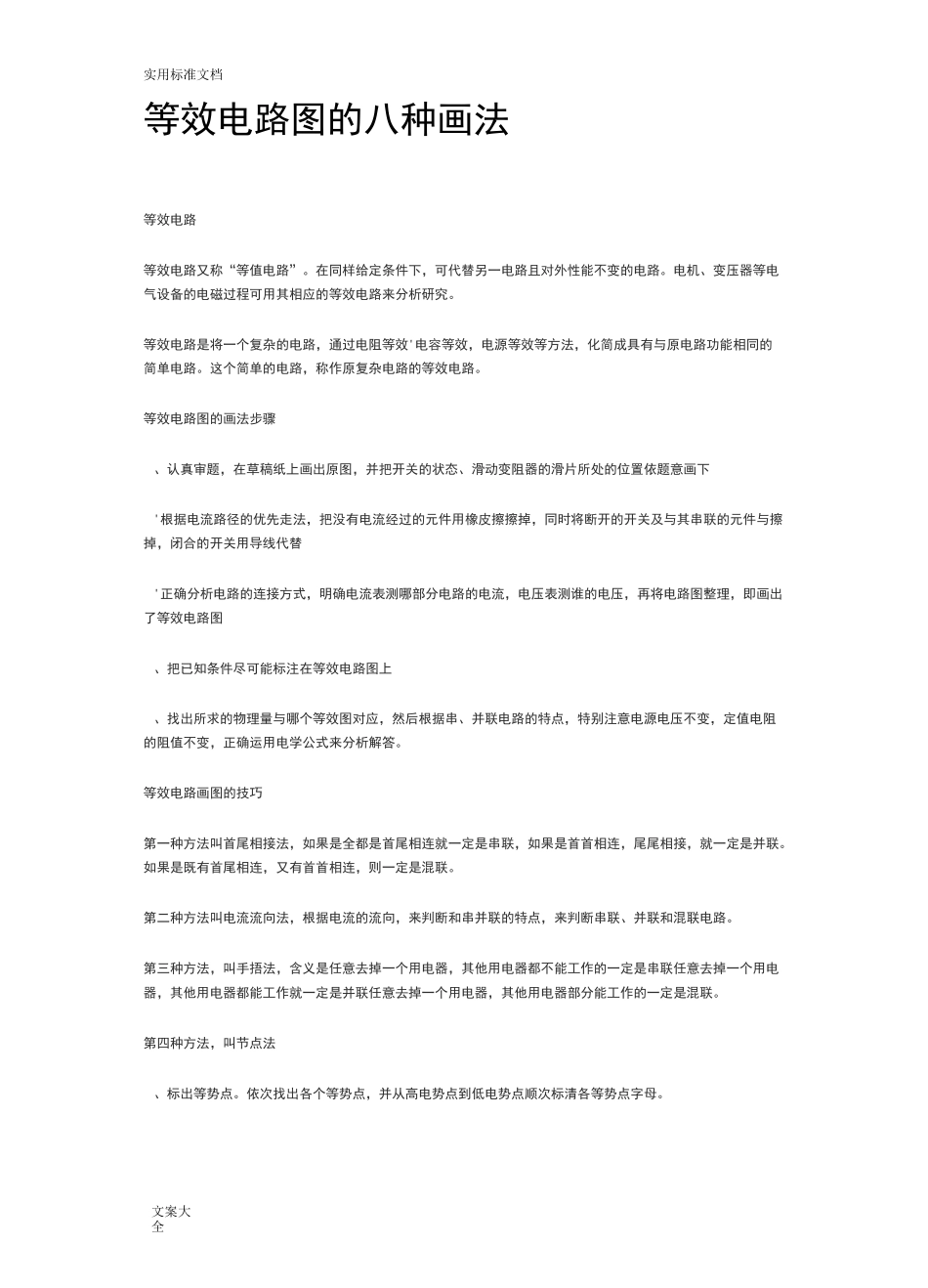

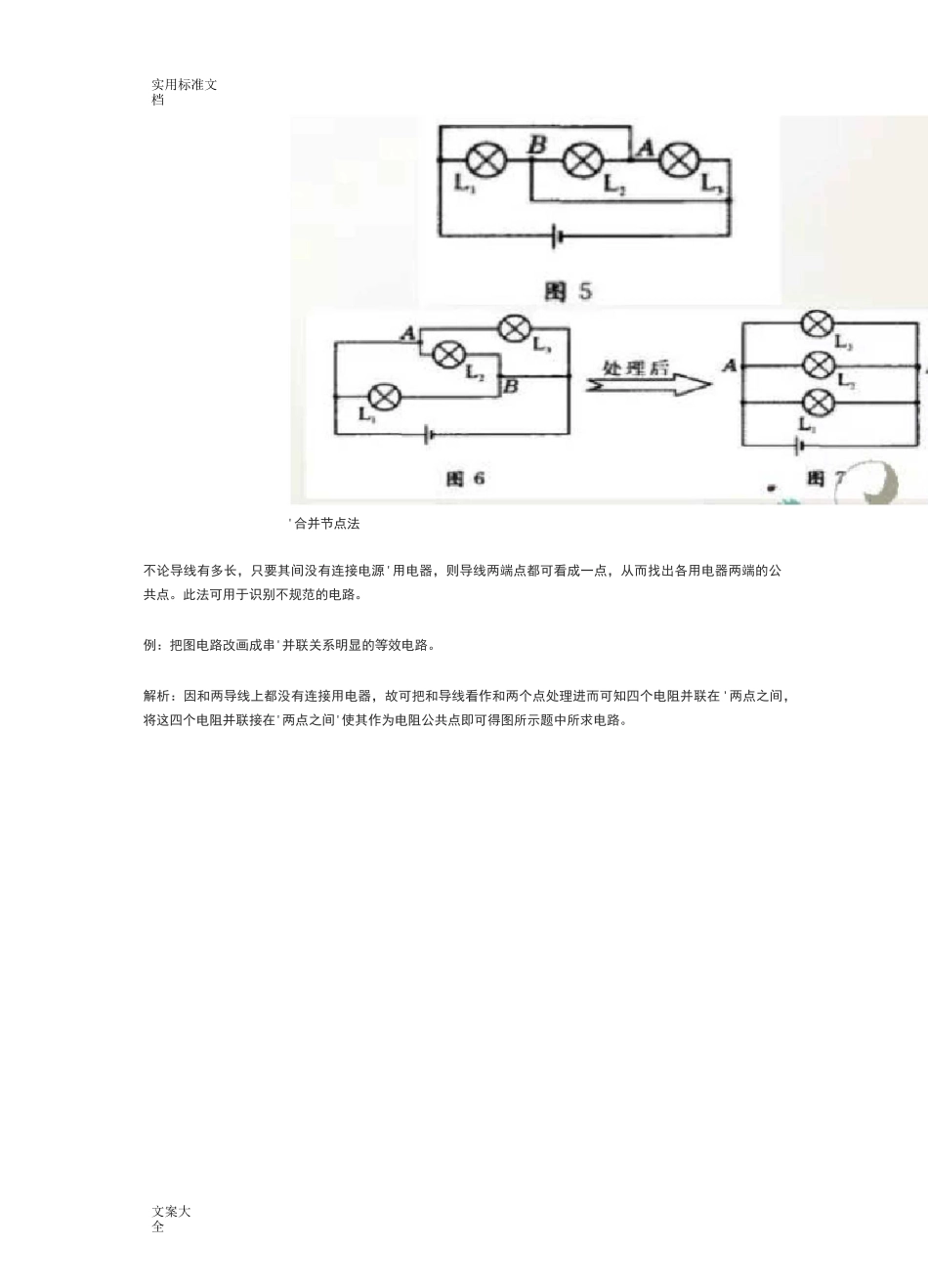

文案大全实用标准文档等效电路图的八种画法等效电路等效电路又称“等值电路”。在同样给定条件下，可代替另一电路且对外性能不变的电路。电机、变压器等电气设备的电磁过程可用其相应的等效电路来分析研究。等效电路是将一个复杂的电路，通过电阻等效'电容等效，电源等效等方法，化简成具有与原电路功能相同的简单电路。这个简单的电路，称作原复杂电路的等效电路。等效电路图的画法步骤、认真审题，在草稿纸上画出原图，并把开关的状态、滑动变阻器的滑片所处的位置依题意画下'根据电流路径的优先走法，把没有电流经过的元件用橡皮擦擦掉，同时将断开的开关及与其串联的元件与擦掉，闭合的开关用导线代替'正确分析电路的连接方式，明确电流表测哪部分电路的电流，电压表测谁的电压，再将电路图整理，即画出了等效电路图、把已知条件尽可能标注在等效电路图上、找出所求的物理量与哪个等效图对应，然后根据串、并联电路的特点，特别注意电源电压不变，定值电阻的阻值不变，正确运用电学公式来分析解答。等效电路画图的技巧第一种方法叫首尾相接法，如果是全都是首尾相连就一定是串联，如果是首首相连，尾尾相接，就一定是并联。如果是既有首尾相连，又有首首相连，则一定是混联。第二种方法叫电流流向法，根据电流的流向，来判断和串并联的特点，来判断串联、并联和混联电路。第三种方法，叫手捂法，含义是任意去掉一个用电器，其他用电器都不能工作的一定是串联任意去掉一个用电器，其他用电器都能工作就一定是并联任意去掉一个用电器，其他用电器部分能工作的一定是混联。第四种方法，叫节点法、标出等势点。依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。文案大全实用标准文档文案大全实用标准文档'合并节点法不论导线有多长，只要其间没有连接电源'用电器，则导线两端点都可看成一点，从而找出各用电器两端的公共点。此法可用于识别不规范的电路。例：把图电路改画成串'并联关系明显的等效电路。解析：因和两导线上都没有连接用电器，故可把和导线看作和两个点处理进而可知四个电阻并联在'两点之间，将这四个电阻并联接在'两点之间'使其作为电阻公共点即可得图所示题中所求电路。文案大全IAtK10'移动节点法实用标准文档一个节点可从导线上的一处移到另一处，但不可越过电源'用电器。例：把图电路改画成串'并联关系明显的等效电路。解析：将节点向左移到左侧导线上，将节点向右移到右侧导线上，所得图电路即题中所求。例：将图电路改画成申'并联关系明显的等效电路。解析将节点向上移，将节点向下移，得图电路即为图中所求。BT圏■站'元件拆除法文案大全实用标准文档拆除法是识别较复杂电路的一种重要方法：串联电路一拆除一段电路上的用电器后，其他路段上的用电器不能正常工作。并联电路拆除其中一条支路上的用电器后，其他支路上的用电器仍能正常工作。例：把图电路改画成串'并联关系明显的等效电路。解析：拆除后得图电路：拆除后得图电路：拆除后得图电路：分析三图可知，无论拆除哪个灯泡其余灯泡均可正常发光，因此三灯是并联关系，再接着画等效电路图就不难了。A卜1文案大全实用标准文档、简化电路法把断开的开关或被短路的用电器去掉的方法叫简化电路法。例：把图电路改画成串'并联关系明显的等效电路。解析：去掉简化后得图电路，拉拽导线后得图电路即为所求。
