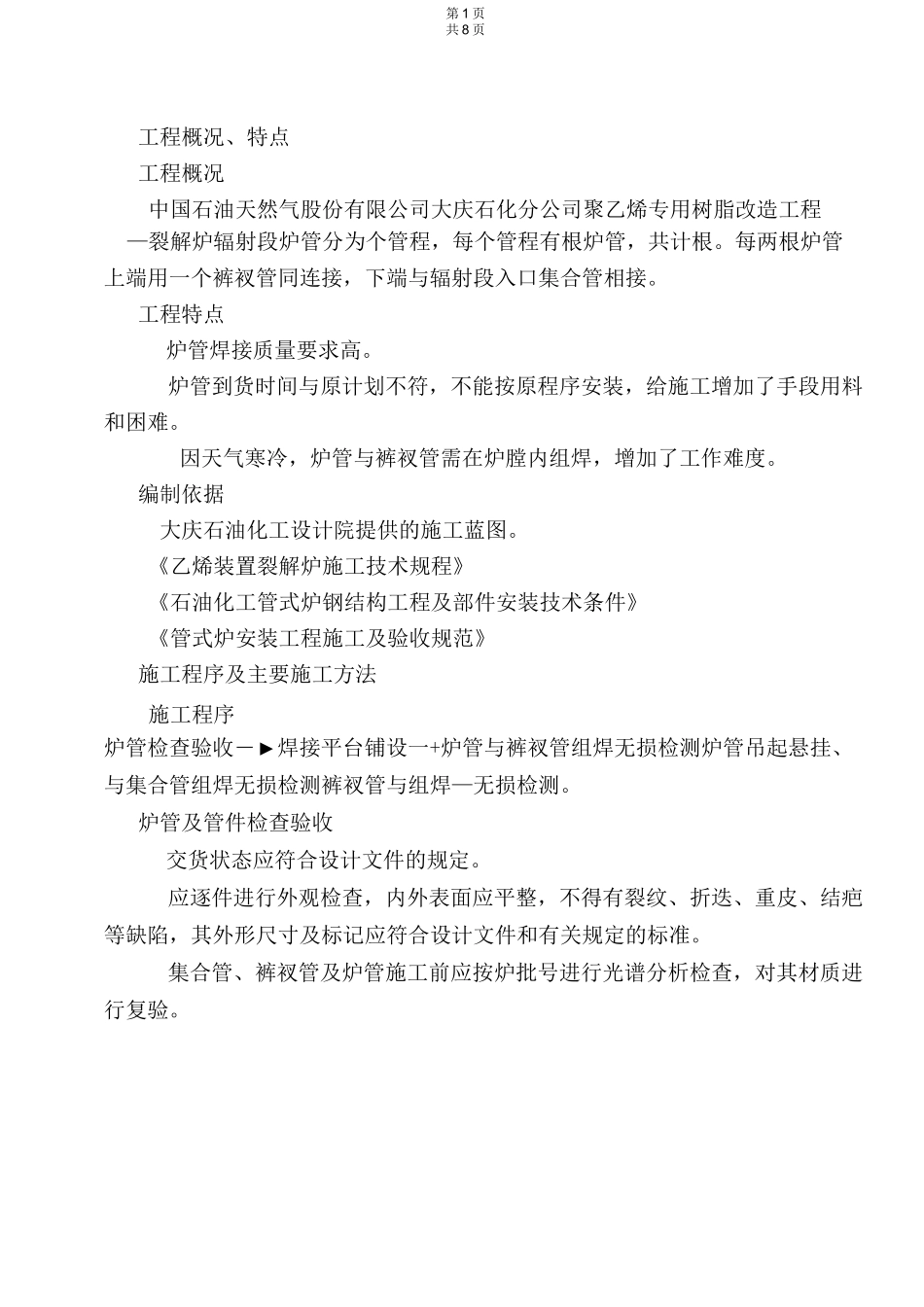

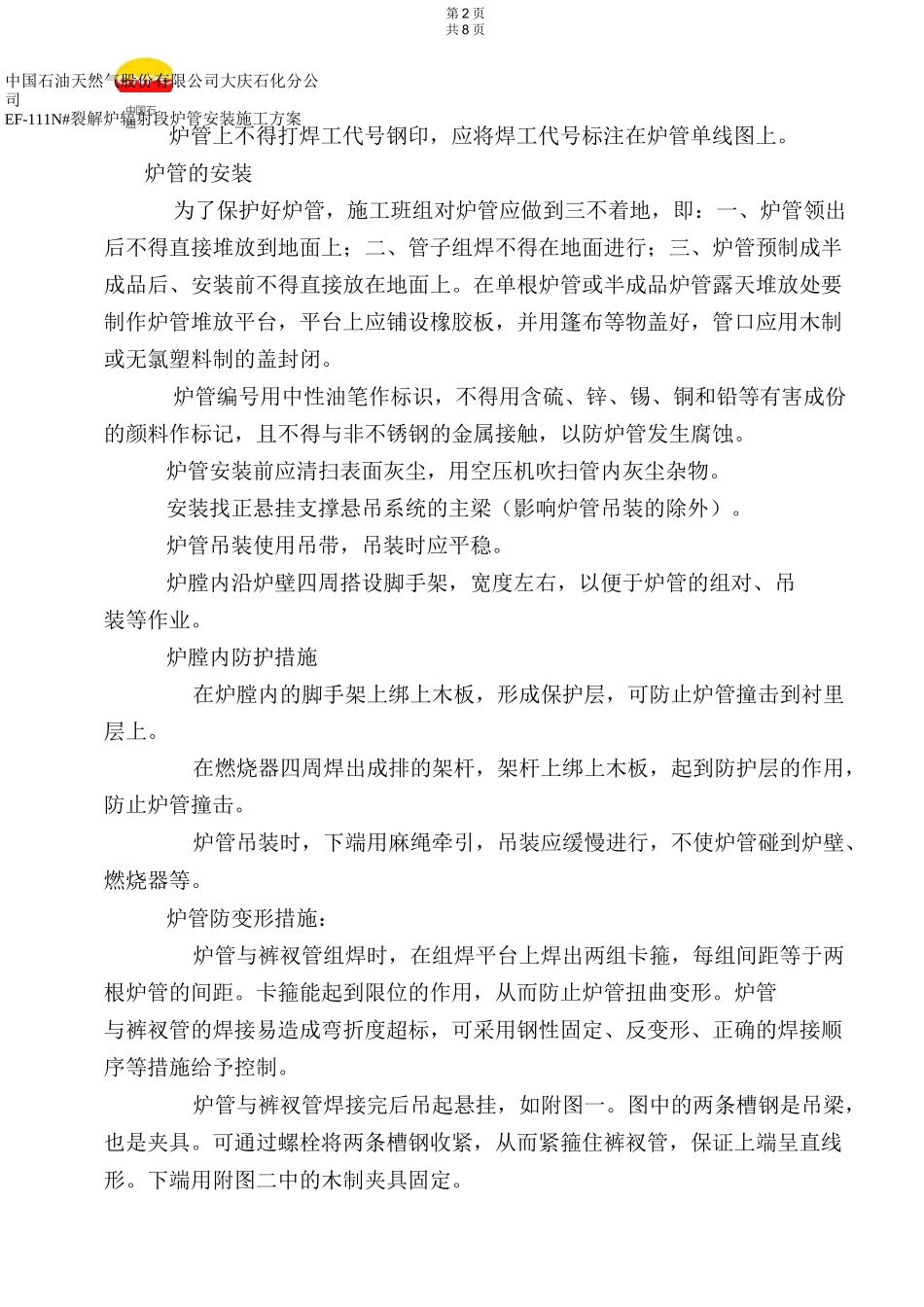

第1页共8页工程概况、特点工程概况中国石油天然气股份有限公司大庆石化分公司聚乙烯专用树脂改造工程—裂解炉辐射段炉管分为个管程，每个管程有根炉管，共计根。每两根炉管上端用一个裤衩管同连接，下端与辐射段入口集合管相接。工程特点炉管焊接质量要求高。炉管到货时间与原计划不符，不能按原程序安装，给施工增加了手段用料和困难。因天气寒冷，炉管与裤衩管需在炉膛内组焊，增加了工作难度。编制依据大庆石油化工设计院提供的施工蓝图。《乙烯装置裂解炉施工技术规程》《石油化工管式炉钢结构工程及部件安装技术条件》《管式炉安装工程施工及验收规范》施工程序及主要施工方法施工程序炉管检查验收―►焊接平台铺设一+炉管与裤衩管组焊无损检测炉管吊起悬挂、与集合管组焊无损检测裤衩管与组焊—无损检测。炉管及管件检查验收交货状态应符合设计文件的规定。应逐件进行外观检查，内外表面应平整，不得有裂纹、折迭、重皮、结疤等缺陷，其外形尺寸及标记应符合设计文件和有关规定的标准。集合管、裤衩管及炉管施工前应按炉批号进行光谱分析检查，对其材质进行复验。中国石油天然气股份有限公司大庆石化分公司EF-111N#裂解炉辐射段炉管安装施工方案中国石油第2页共8页炉管上不得打焊工代号钢印，应将焊工代号标注在炉管单线图上。炉管的安装为了保护好炉管，施工班组对炉管应做到三不着地，即：一、炉管领出后不得直接堆放到地面上；二、管子组焊不得在地面进行；三、炉管预制成半成品后、安装前不得直接放在地面上。在单根炉管或半成品炉管露天堆放处要制作炉管堆放平台，平台上应铺设橡胶板，并用篷布等物盖好，管口应用木制或无氯塑料制的盖封闭。炉管编号用中性油笔作标识，不得用含硫、锌、锡、铜和铅等有害成份的颜料作标记，且不得与非不锈钢的金属接触，以防炉管发生腐蚀。炉管安装前应清扫表面灰尘，用空压机吹扫管内灰尘杂物。安装找正悬挂支撑悬吊系统的主梁（影响炉管吊装的除外）。炉管吊装使用吊带，吊装时应平稳。炉膛内沿炉壁四周搭设脚手架，宽度左右，以便于炉管的组对、吊装等作业。炉膛内防护措施在炉膛内的脚手架上绑上木板，形成保护层，可防止炉管撞击到衬里层上。在燃烧器四周焊出成排的架杆，架杆上绑上木板，起到防护层的作用，防止炉管撞击。炉管吊装时，下端用麻绳牵引，吊装应缓慢进行，不使炉管碰到炉壁、燃烧器等。炉管防变形措施：炉管与裤衩管组焊时，在组焊平台上焊出两组卡箍，每组间距等于两根炉管的间距。卡箍能起到限位的作用，从而防止炉管扭曲变形。炉管与裤衩管的焊接易造成弯折度超标，可采用钢性固定、反变形、正确的焊接顺序等措施给予控制。炉管与裤衩管焊接完后吊起悬挂，如附图一。图中的两条槽钢是吊梁，也是夹具。可通过螺栓将两条槽钢收紧，从而紧箍住裤衩管，保证上端呈直线形。下端用附图二中的木制夹具固定。第3页共8页炉管与集合管组对时，须拆除一排采暖管，剩下的一排采暖管仍能保证炉膛温度。当一边的炉管安装完后，另一边的采暖管也得拆除。这时如果气温仍未转暖，可在不影响炉管安装的地方新安装一排采暖管线，以保证炉膛温度符合要求。在组焊炉管与集合管时，炉管由附图中的两个五吨倒链下放到预定高度后悬挂固定。炉管与集合管的组对焊接在炉底进行，四周用彩板搭设棚子，必要时棚内接通蒸汽管采暖，以保证施焊环境温度符合要求。炉管施工过程中要采取有效措施防止炉管与非不锈钢金属接触，防止炉管受到损伤。炉膛检修门用橡胶皮包住，炉顶及炉底的四个沟槽也用橡胶皮包住。必须保证安装尺寸，使炉管安装时预先偏斜于同一方向，这样可以使蠕变后的炉管保持成一排。劳动力使用计划质量保证措施建立健全质量保证体系，并保证有效运行，使安装全过程处于质保体系监控下。施工前做到“四坚持”，坚持图纸自审会审，坚持编制必要的施工技术文件，坚持对原有材料的检验，坚持对施工班组进行技术交底。严格做到“三不准”，即不准使用不合格的材料，不准特殊工种人员无证上岗操作，不准使用未经检定或过期的计量器具。坚持“三检”制，不合格产品不得转入下道工序。中国石油天然气股份有限公司大庆石化分公司EF-111N#裂...
