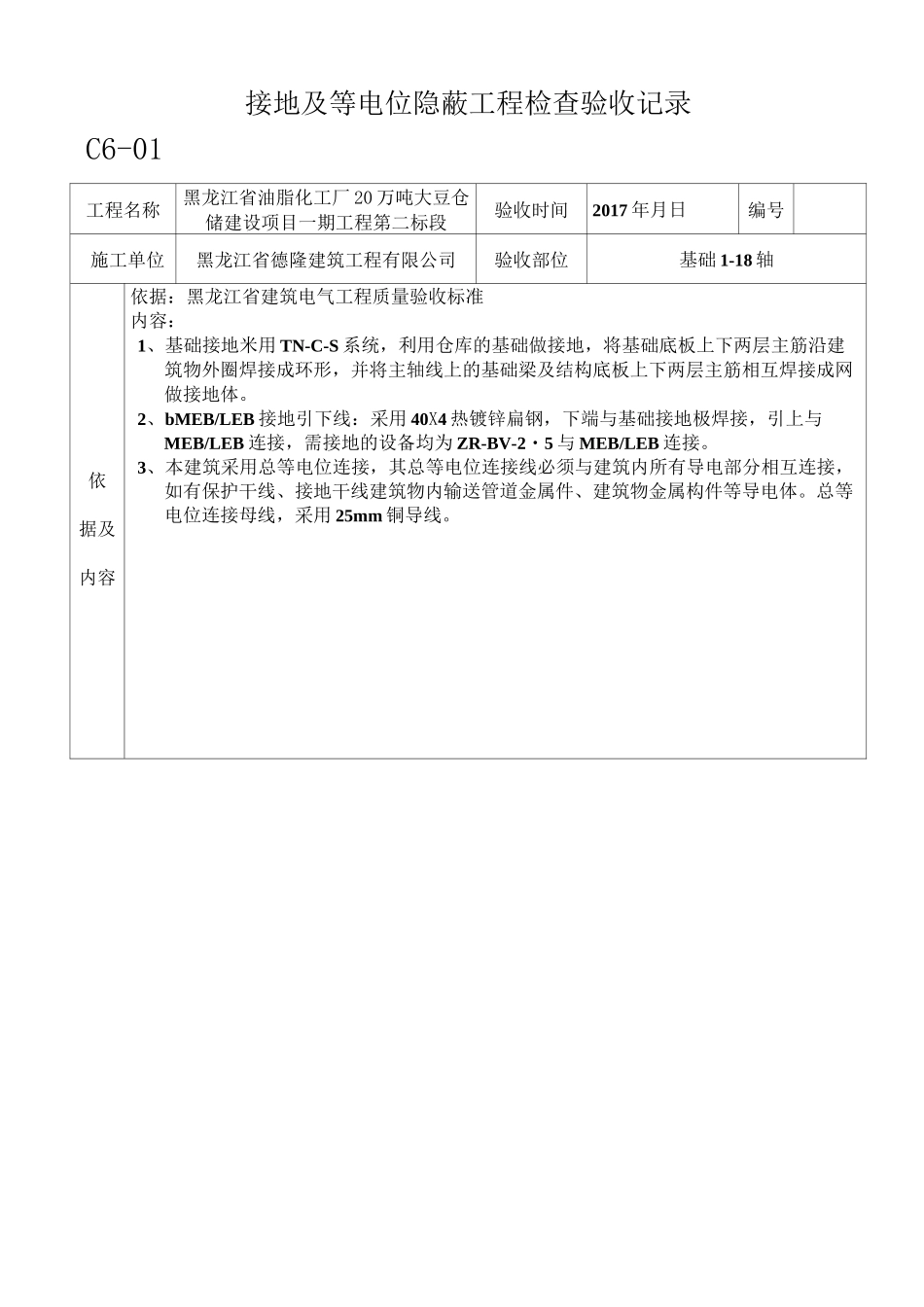

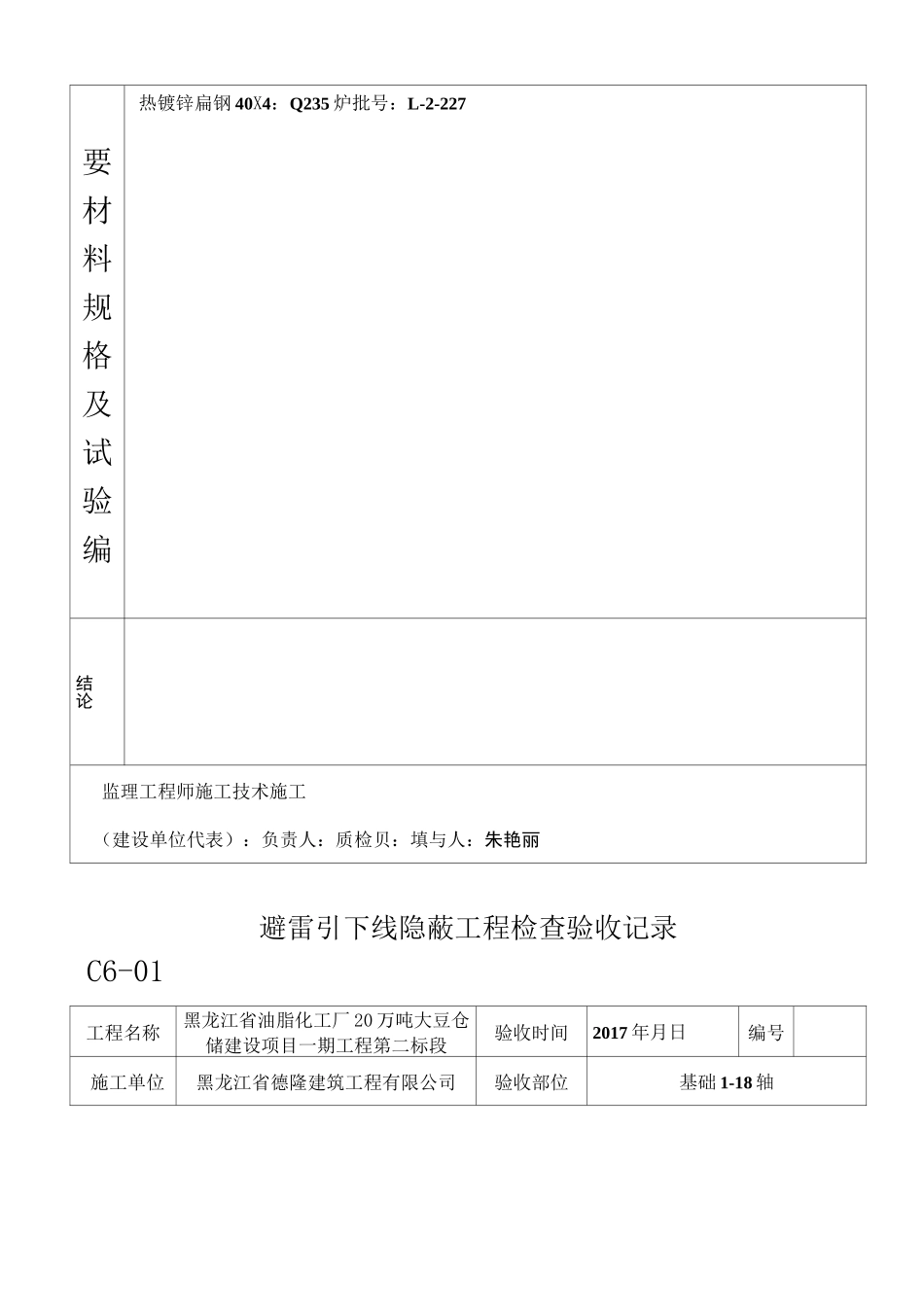

建筑电气工程隐蔽大全（已填）接地及等电位隐蔽工程检查验收记录C6-01工程名称黑龙江省油脂化工厂20万吨大豆仓储建设项目一期工程第二标段验收时间2017年月日编号施工单位黑龙江省德隆建筑工程有限公司验收部位基础1-18轴依据及内容依据：黑龙江省建筑电气工程质量验收标准内容：1、基础接地米用TN-C-S系统，利用仓库的基础做接地，将基础底板上下两层主筋沿建筑物外圈焊接成环形，并将主轴线上的基础梁及结构底板上下两层主筋相互焊接成网做接地体。2、bMEB/LEB接地引下线：采用40X4热镀锌扁钢，下端与基础接地极焊接，引上与MEB/LEB连接，需接地的设备均为ZR-BV-2・5与MEB/LEB连接。3、本建筑采用总等电位连接，其总等电位连接线必须与建筑内所有导电部分相互连接，如有保护干线、接地干线建筑物内输送管道金属件、建筑物金属构件等导电体。总等电位连接母线，采用25mm铜导线。要材料规格及试验编热镀锌扁钢40X4：Q235炉批号：L-2-227结论监理工程师施工技术施工（建设单位代表）：负责人：质检贝：填与人：朱艳丽避雷引下线隐蔽工程检查验收记录C6-01工程名称黑龙江省油脂化工厂20万吨大豆仓储建设项目一期工程第二标段验收时间2017年月日编号施工单位黑龙江省德隆建筑工程有限公司验收部位基础1-18轴依据及内容依据：黑龙江省建筑电气工程质量验收标准内容：1、避雷引下线利用电施-3图示位置，各种接地引下线的下端均应与基础接地网可靠焊接，各种接地引下线的做法规定如下：2、避雷引下线在距地-500,bMEB/LEB接地引下线：采用40X4热镀锌扁钢，下端与基础接地极焊接，引上与MEB/LEB连接，需接地的设备均为ZR-BV-2・5与MEB/LEB连接。3、A防雷引下线：利用结构柱内对角主筋（大于©16）通长相互焊接座位引下线。-亠要材料规格及试验编热镀锌扁钢40X4：Q235炉批号：L-2-227结论监理工程施工技（建设单位代负责人:质检员:填写人：朱艳避雷引下线隐蔽工程检查验收记录工程名黑龙江省油脂化工厂20万吨大豆验收时施工单黑龙江省德隆建筑工程有限公验收部屋面1-181、C6-01依据：黑龙江省建筑电气工程质量验收标准内容：屋面采用钢板做接闪器（屋面钢板厚度三0・5mm,金属板之间应具有持久的贯通连接,板之间搭接长度大于100mm）,防雷引下线间距沿周长计算不应大于18米，利用本建筑物的结构柱内主筋做引下线，利用基础钢筋做接地极，并将其连接成闭环电气通路,再与接闪器、引下线焊接成一体，焊接长度不小于60D，屋顶上所有凸起的金属构筑物或管道、钢梯等均与接闪器可靠连接。2017年月日编号要材料规格及试验编结论监理工程师施工技术施工（建设单位代表）：负责人：质检贝：填与人：朱艳丽管敷设隐蔽工程检查验收记录C6-01工程名称黑龙江省油脂化工厂20万吨大豆仓储建设项目一期工程第二标段验收时间2017年月日编号施工单位黑龙江省德隆建筑工程有限公司验收部位进户线依据及内容依据：黑龙江省建筑电气工程质量验收标准内容：1、低压电缆敷设采用直埋方式引入各子项。所有电缆在进户处做重复接地，接地电阻V1欧姆。2、米用SC100钢管由厂区原有变电所引入4#仓4-5轴与L轴动力配电箱AL-2。3、钢管按规范要求米用沥青防腐处理。4、管道敷设走向符合设计要求及施工验收规范规定。-亠要材料规格及试验编热镀锌钢管SC100：Q235炉批号：P110703结论1、2、3、轴流风机回路WP1、WP2穿SC20镀锌钢管ZR-BV-4X2・5mm2，铜芯导线管垂直部分沿墙暗敷设，水平部分沿墙明敷设。插座回路WP3、WP4采用电线YZV-1KV-4X2・5SC20镀锌钢管，明敷设。导线敷设走向符合施工验收规范要求。（建设单位代表）：负责人：质检员：填写人：朱艳丽导线敷设隐蔽工程检查验收记录C6-01工程名称黑龙江省油脂化工厂20万吨大豆仓储建设项目一期工程第二标段验收时间2017年月日编号施工单位黑龙江省德隆建筑工程有限公司验收部位1-18轴依据：黑龙江省建筑电气工程质量验收隹内容：监理工程师施工技术施工要材料规格及试验编热镀锌钢管SC20：Q235炉批号：P110701ZR-BV-4X2・5mm2复试报告：2017-XL-0219结论监理工程师施工技术施工（建设单位代表）：负责人：质检贝：填与人：朱艳丽照明管敷设隐蔽工程检查验收记录C6-01工程名称黑...
