PSA系列制氮机使用说明书VIP免费

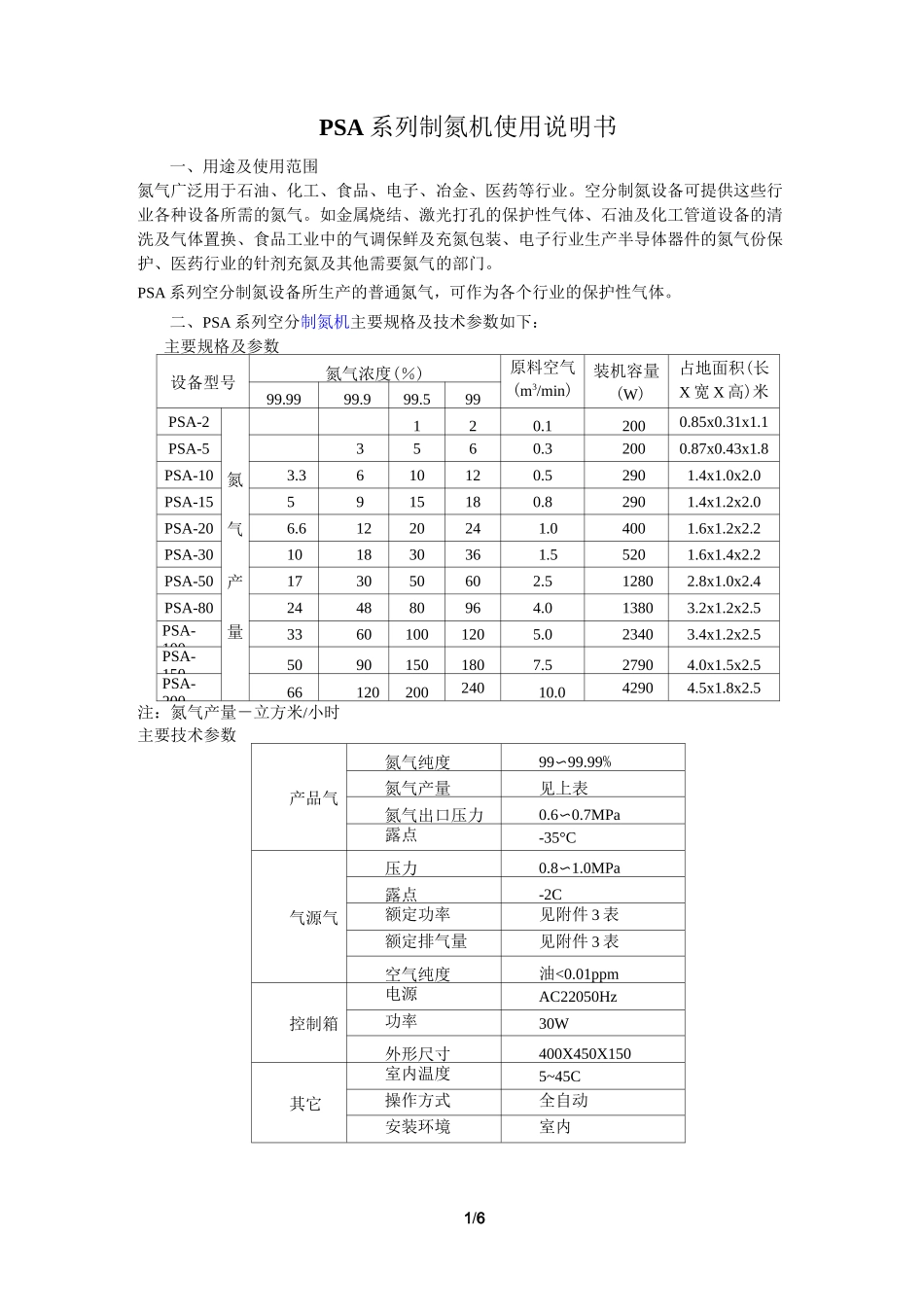

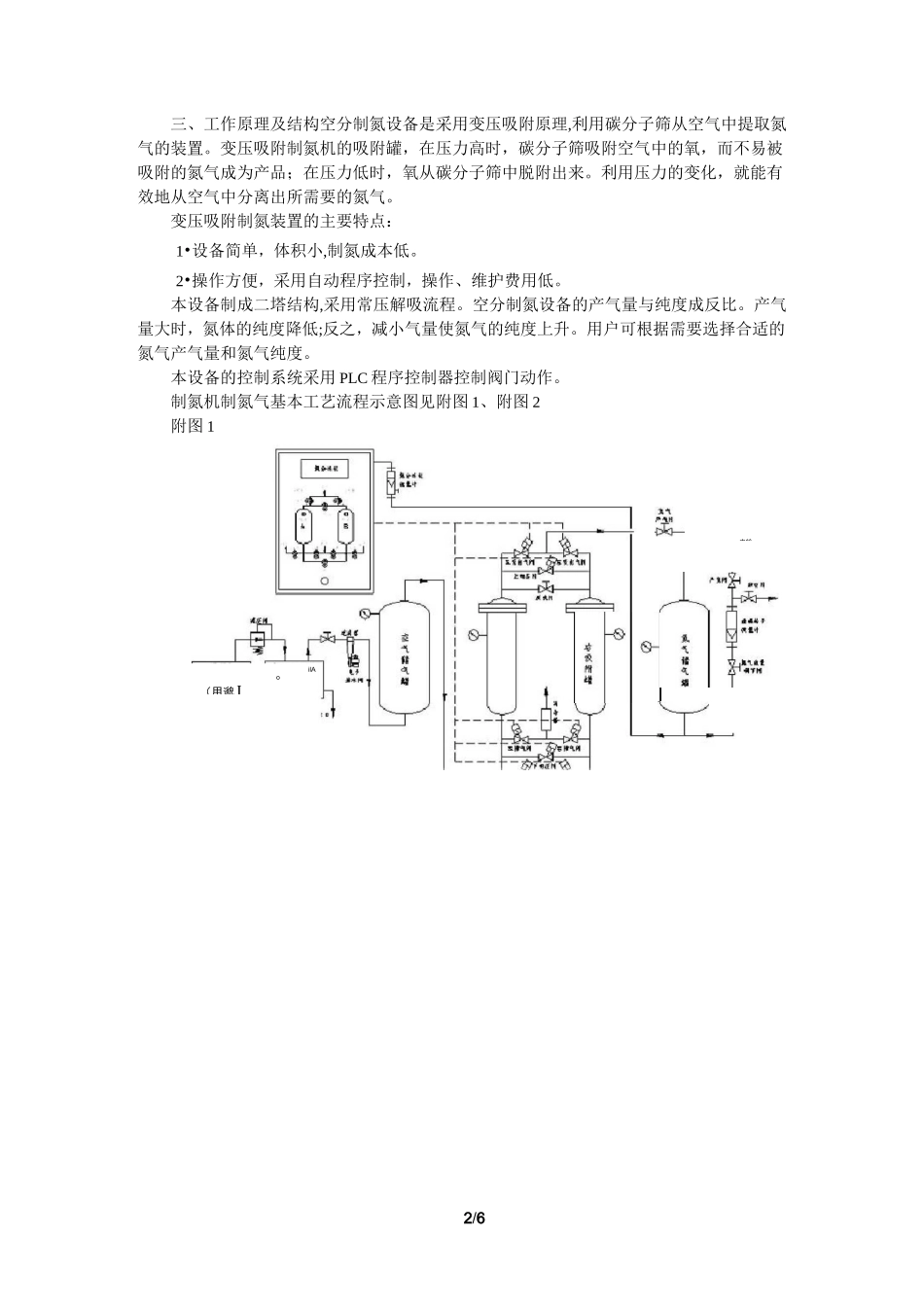

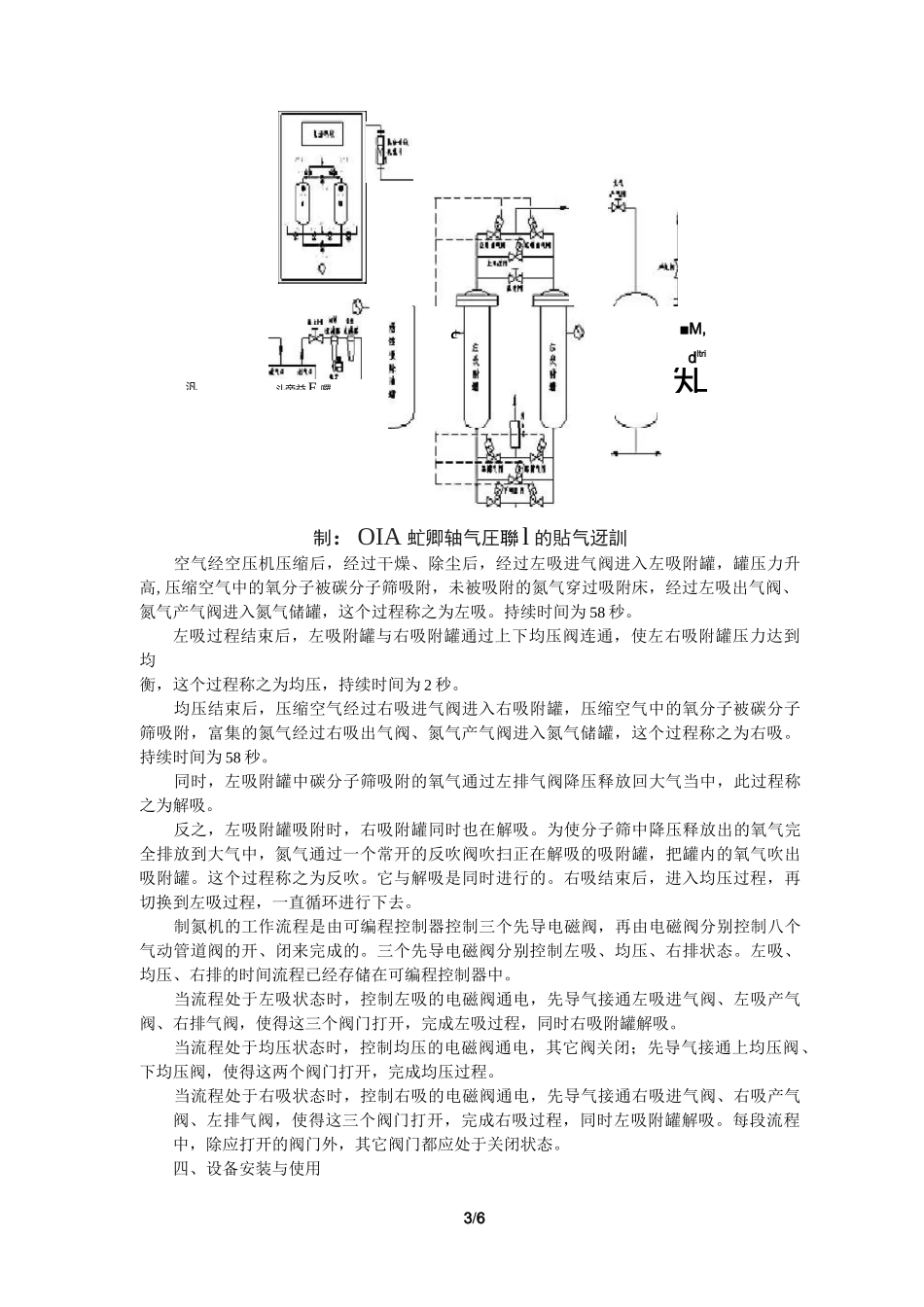

1/6PSA系列制氮机使用说明书一、用途及使用范围氮气广泛用于石油、化工、食品、电子、冶金、医药等行业。空分制氮设备可提供这些行业各种设备所需的氮气。如金属烧结、激光打孔的保护性气体、石油及化工管道设备的清洗及气体置换、食品工业中的气调保鲜及充氮包装、电子行业生产半导体器件的氮气份保护、医药行业的针剂充氮及其他需要氮气的部门。PSA系列空分制氮设备所生产的普通氮气，可作为各个行业的保护性气体。二、PSA系列空分制氮机主要规格及技术参数如下：主要规格及参数设备型号氮气浓度(％)原料空气(m3/min)装机容量(W)占地面积(长X宽X高)米99.9999.999.599PSA-2120.12000.85x0.31x1.1PSA-53560.32000.87x0.43x1.8PSA-10氮3.3610120.52901.4x1.0x2.0PSA-155915180.82901.4x1.2x2.0PSA-20气6.61220241.04001.6x1.2x2.2PSA-30101830361.55201.6x1.4x2.2PSA-50产173050602.512802.8x1.0x2.4PSA-80244880964.013803.2x1.2x2.5PSA-100量33601001205.023403.4x1.2x2.5PSA-15050901501807.527904.0x1.5x2.5PSA-2006612020024010.042904.5x1.8x2.5注：氮气产量－立方米/小时主要技术参数产品气氮气纯度99〜99.99%氮气产量见上表氮气出口压力0.6〜0.7MPa露点-35°C气源气压力0.8〜1.0MPa露点-2C额定功率见附件3表额定排气量见附件3表空气纯度油<0.01ppm控制箱电源AC22050Hz功率30W外形尺寸400X450X150其它室内温度5~45C操作方式全自动安装环境室内2/6三、工作原理及结构空分制氮设备是采用变压吸附原理,利用碳分子筛从空气中提取氮气的装置。变压吸附制氮机的吸附罐，在压力高时，碳分子筛吸附空气中的氧，而不易被吸附的氮气成为产品；在压力低时，氧从碳分子筛中脱附出来。利用压力的变化，就能有效地从空气中分离出所需要的氮气。变压吸附制氮装置的主要特点：1•设备简单，体积小,制氮成本低。2•操作方便，采用自动程序控制，操作、维护费用低。本设备制成二塔结构,采用常压解吸流程。空分制氮设备的产气量与纯度成反比。产气量大时，氮体的纯度降低;反之，减小气量使氮气的纯度上升。用户可根据需要选择合适的氮气产气量和氮气纯度。本设备的控制系统采用PLC程序控制器控制阀门动作。制氮机制氮气基本工艺流程示意图见附图1、附图2附图1（用邈IilAo巾於汎■M,dltri知3/6制：OIA虻卿轴气圧聯l的貼气迓訓空气经空压机压缩后，经过干燥、除尘后，经过左吸进气阀进入左吸附罐，罐压力升高,压缩空气中的氧分子被碳分子筛吸附，未被吸附的氮气穿过吸附床，经过左吸出气阀、氮气产气阀进入氮气储罐，这个过程称之为左吸。持续时间为58秒。左吸过程结束后，左吸附罐与右吸附罐通过上下均压阀连通，使左右吸附罐压力达到均衡，这个过程称之为均压，持续时间为2秒。均压结束后，压缩空气经过右吸进气阀进入右吸附罐，压缩空气中的氧分子被碳分子筛吸附，富集的氮气经过右吸出气阀、氮气产气阀进入氮气储罐，这个过程称之为右吸。持续时间为58秒。同时，左吸附罐中碳分子筛吸附的氧气通过左排气阀降压释放回大气当中，此过程称之为解吸。反之，左吸附罐吸附时，右吸附罐同时也在解吸。为使分子筛中降压释放出的氧气完全排放到大气中，氮气通过一个常开的反吹阀吹扫正在解吸的吸附罐，把罐内的氧气吹出吸附罐。这个过程称之为反吹。它与解吸是同时进行的。右吸结束后，进入均压过程，再切换到左吸过程，一直循环进行下去。制氮机的工作流程是由可编程控制器控制三个先导电磁阀，再由电磁阀分别控制八个气动管道阀的开、闭来完成的。三个先导电磁阀分别控制左吸、均压、右排状态。左吸、均压、右排的时间流程已经存储在可编程控制器中。当流程处于左吸状态时，控制左吸的电磁阀通电，先导气接通左吸进气阀、左吸产气阀、右排气阀，使得这三个阀门打开，完成左吸过程，同时右吸附罐解吸。当流程处于均压状态时，控制均压的电磁阀通电，其它阀关闭；先导气接通上均压阀、下均压阀，使得这两个阀门打开，完成均压过程。当流程处于右吸状态时，控制右吸的电磁阀通电，先导气接通右吸进气阀、右吸产气阀、左排气阀，使得这三个阀门打开，完成右吸过程，同时左吸附罐解吸。每段流程中，除应打...
