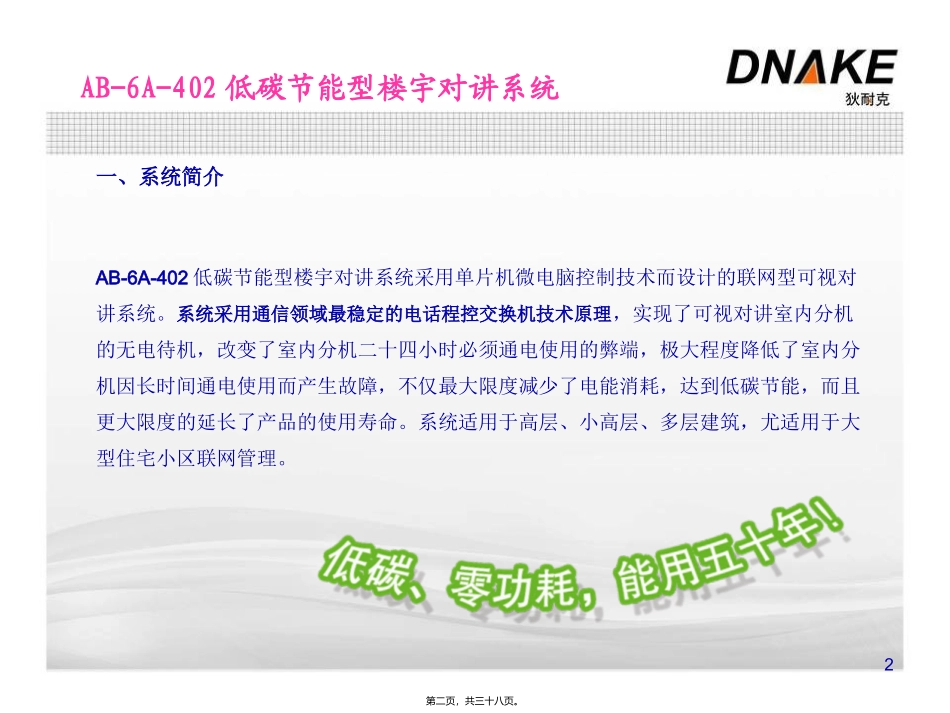

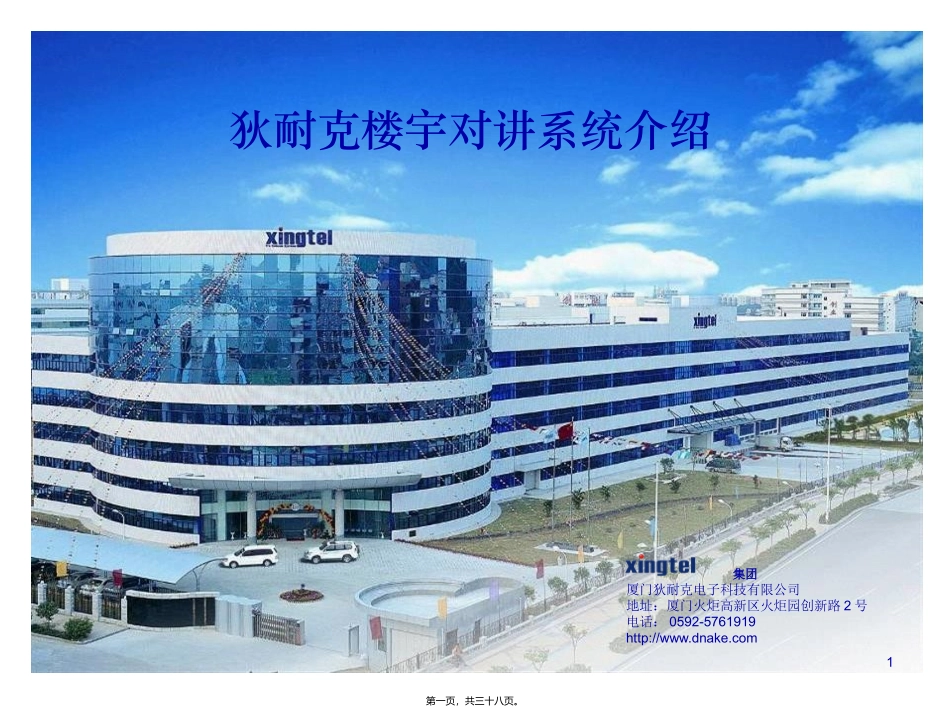

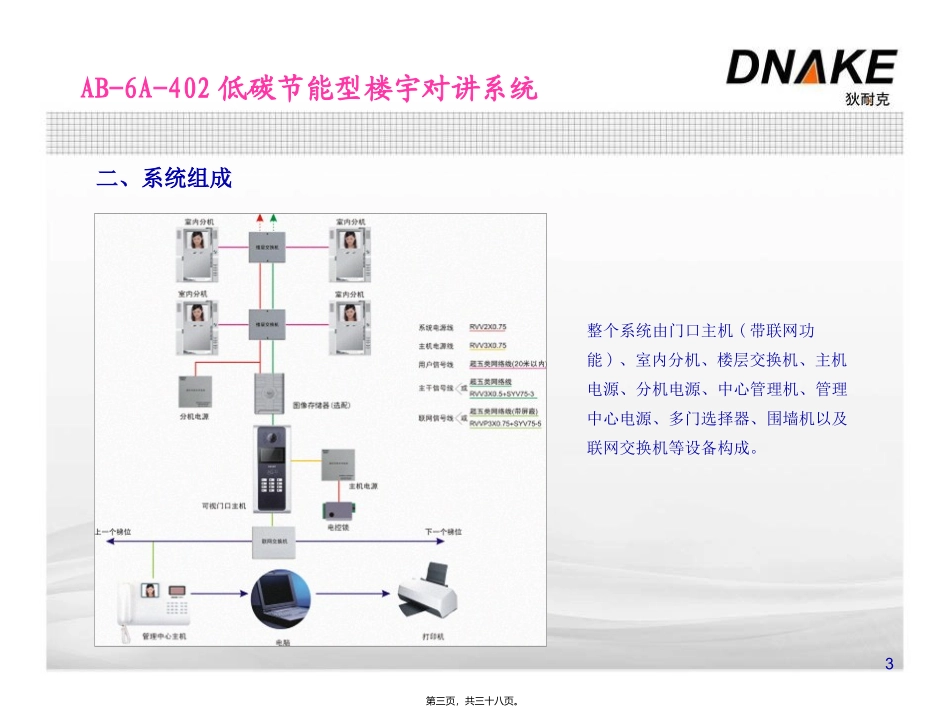

集团厦门狄耐克电子科技有限公司地址：厦门火炬高新区火炬园创新路2号电话：0592-5761919http://www.dnake.com狄耐克楼宇对讲系统介绍1第一页，共三十八页。AB-6A-402低碳节能型楼宇对讲系统一、系统简介AB-6A-402低碳节能型楼宇对讲系统采用单片机微电脑控制技术而设计的联网型可视对讲系统。系统采用通信领域最稳定的电话程控交换机技术原理，实现了可视对讲室内分机的无电待机，改变了室内分机二十四小时必须通电使用的弊端，极大程度降低了室内分机因长时间通电使用而产生故障，不仅最大限度减少了电能消耗，达到低碳节能，而且更大限度的延长了产品的使用寿命。系统适用于高层、小高层、多层建筑，尤适用于大型住宅小区联网管理。2第二页，共三十八页。AB-6A-402低碳节能型楼宇对讲系统二、系统组成整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、分机电源、中心管理机、管理中心电源、多门选择器、围墙机以及联网交换机等设备构成。3第三页，共三十八页。AB-6A-402低碳节能型楼宇对讲系统•系统适用于高层、小高层、多层建筑，尤适用于大型住宅小区联网管理。•系统集可视对讲、呼叫、紧急报警、门禁刷卡功能于一体。•系统具备三重故障隔离保护功能，整体系统由门口主机、楼层交换机和联网交换机提供三重分级隔离保护，确保系统中任何点发生故障，不影响整体系统正常运行。•系统采用通讯交换机技术，数据传输距离可达2000米，抗干扰能力强。其独特防雷接口保护设计，有效防止雷击对系统的侵害。•系统具有信息发布、访客图像存储功能（选配）•系统具有访客电梯召唤功能（选配）三、系统特点4第四页，共三十八页。AB-6A-402低碳节能型楼宇对讲系统四、系统优点4、室内分机百分之百互换，满足实用性和便利性1、延长产品使用寿命，做到低碳节能。5、采用超五类线布线，节省线材成本与施工成本。6、一对一传输原理，图像声音效果好2、真正的户户隔离，最大限度减低系统故障率。3、独创的对讲交换机原理，全面提升系统安全性和稳定性。AB-6A-402系统优点7、引入TCP/IP协议，实现超大型小区稳定联网。5第五页，共三十八页。AB-6A-402低碳节能型楼宇对讲系统1、延长产品使用寿命，做到低碳节能。该系统将编解码控制和信号通信均设计在楼层交换机内，实现对讲分机无电待机，因为在实际使用过程中，室内分机每天只使用不超过10分钟（每天呼叫不超过20次，每次按30秒计算），采用无电待机技术，其室内分机在50年内的通电使用时间相当于其他厂家（每天24小时通电）127天的使用时间。30秒/次*20次/天*365天/年*50年=10950000秒=3042小时=127天无电待机不仅避免了对讲分机长时间通电而产生的故障，延长产品的使用寿命，同时节省电能消耗，做到低碳节能。以一个3000户小区计算，每年可节省电费约10万元。50mA*15V（有电待机时耗能）*24小时*365天*3000户*0.55元/度=0.18度/天/户*365天*3000户*0.55元/度=197100度=10.84万元以中国电厂每度电排放0.99KG二氧化碳计算，这个小区一年可以为地球少排放温室气体接近195.13吨。保护地球，从我做起！四、系统优点6第六页，共三十八页。AB-6A-402低碳节能型楼宇对讲系统2、真正的户户隔离，最大限度减低系统故障率。系统具备三重隔离保护功能，整体系统由门口主机、联网交换机和楼层交换机提供三重分级隔离保护，确保系统中任何点发生故障，都不影响系统正常运行。改线移机拆机通信程控交换原理短路断路音频、视频、控制信号、电源通通故障隔离不加电不使用时使用时狄耐克产品住户装修问题7第七页，共三十八页。AB-6A-402低碳节能型楼宇对讲系统3、独创的对讲交换机原理，全面提升系统安全性和稳定性。系统在呼叫原理上有别于传统厂家的群呼而采用交换机原理，其门口机不直接呼叫室内分机，而呼叫楼层交换机，楼层交换机识别后才接通指定住户分机，全面提升数据传输的安全性和稳定性。配置上楼层编码隔离器可视对讲交换机布线上网络线加电源线呼叫原理上群呼原理直呼原理多芯信号加视频线传统狄耐克产品8第八页，共三十八页。AB-6A-402低碳节能型楼宇对讲系统4、室内分机百分之百互换，满足实用性和便利性在满足社区安保功能...
