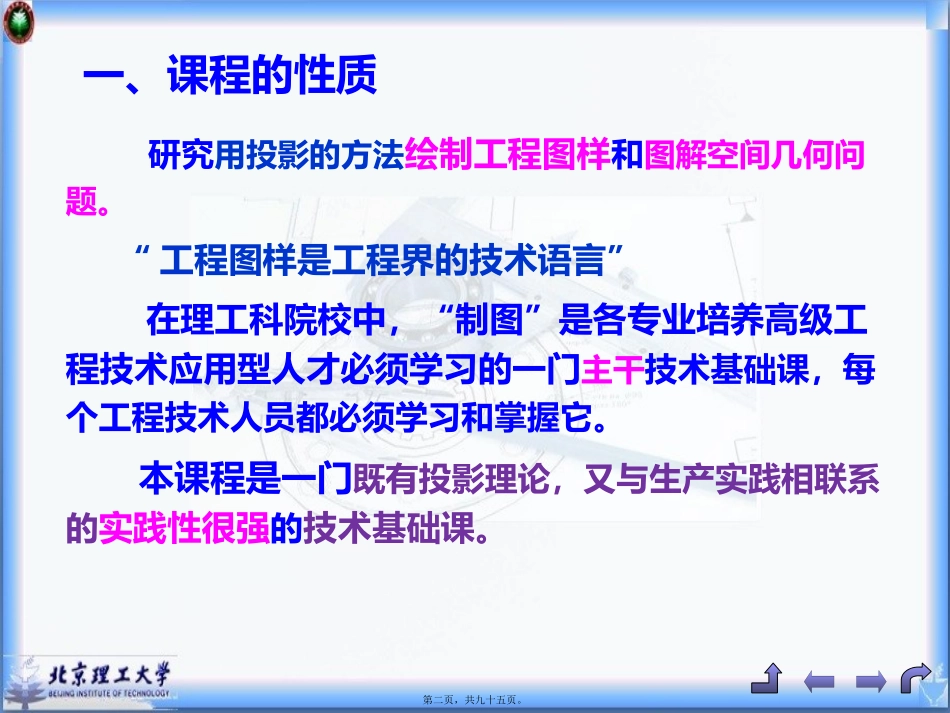

机械制图机械制图主讲教师：张京英教授E-mail:zhang_jy2002@163.com18618450918（短信需自报班级姓名）机械与车辆学院工程图学教研室第一页，共九十五页。研究用投影的方法绘制工程图样和图解空间几何问题。“工程图样是工程界的技术语言”在理工科院校中，“制图”是各专业培养高级工程技术应用型人才必须学习的一门主干技术基础课，每个工程技术人员都必须学习和掌握它。本课程是一门既有投影理论，又与生产实践相联系的实践性很强的技术基础课。一、课程的性质第二页，共九十五页。1.掌握正投影的基本原理及其应用；2.培养绘制和阅读工程图样的能力(手绘、二维和三维软件)；3.遵守国家标准的规定，了解常见的制造工艺知识，正确表达零件结构；4.培养空间想象能力和分析、解决问题的能力；5.培养学生认真负责的工作态度和严谨细致的工作作风。二、课程的任务第三页，共九十五页。学习金字塔理论50%看视频、展览、现场观摩30%看图20%阅读10%聆听讨论、发言70%90%动手做、给别人讲、戏剧主动学习被动学习三、学习方法学习第四页，共九十五页。Iforgetwhatyoutellme.Irememberwhatyoushowme.IunderstandwhatIdo.新的学习方式：线下+线上SPOC，课内+课外学习--预习、复习、多做练习才能掌握鼓励完成自选作业，参加社团学习(三维成图空间）；选修课、开放实验课第五页，共九十五页。学习本课程的最好方法就是动手实践，通过绘图和读图来理解课程内容。要想把图画好，必须做到：1.准备好一套合乎要求的制图用具，并能正确使用，认真画图;2.严格遵守国家标准有关规定；3.注意理论联系实际，及时完成一定数量的制图作业，要多看、多想、多画，反复实践才能掌握一定的看图能力和空间想象能力。4.参加课外实践活动，边学边用。5.循序渐进，不断努力。★学习方法★第六页，共九十五页。制图用具制图用具配免削铅笔绘图仪器——23元（三角板、仪器盒）有机玻璃丁字尺——10元以班级为单位统一购买。时间：9月25日（周日）下午2:30~5:00地点：良乡校门外东南侧路边。王老师第七页，共九十五页。通知9月25日（周六）下午2:30—5:00在良乡校门外东南路边，以班级为单位统一购买绘图仪器。王老师u套盒——每套23元（套盒中比去年多了一盒自动铅笔的铅芯）。u丁字尺——每把10元（机械类必须）。p过时请自行解决。第八页，共九十五页。1.不迟到，不早退，不旷课；2.上课时跟随老师讲课思路，努力思考、想象，争取课上理解所讲内容(不要求笔记)；3.课下及时复习，独立完成作业，下次上课时按时交上节课作业；4.有问题及时问，同学之间提倡互帮互学，共同提高（成立学习小组）；5.勤动脑，多动手，是学习本课程的唯一手段。本课程的要求和纪律付出多少辛苦，就会有多少回报！第九页，共九十五页。本课程的主要任务培养用正投影的基本理论阅读和绘制工程图样的能力以及培养空间想象能力。空间形体正投影图（三维）（二维）读图画图第十页，共九十五页。零件图第十一页，共九十五页。底板长圆孔螺栓孔部分圆柱凹槽圆锥角倒角半圆孔凹槽半圆孔凹槽第十二页，共九十五页。零件图第十三页，共九十五页。第十四页，共九十五页。§1.1投影法§1.2平行投影的基本性质§1.3工程上常用的几种投影图§1.4物体的正投影图第一章正投影图基础第十五页，共九十五页。投影法中心投影法平行投影法斜投影法正投影法常用的投影法有两大类：重点掌握：正投影法§1.1投影法SABCabc第十六页，共九十五页。如果把中心投影法的投影中心移至无穷远处，则各投射线成为相互平行的直线，这种投影法称为平行投影法SHSH正投影法投射方向S垂直于投影面H斜投影投射方向S倾斜于投影面H平行投影法第十七页，共九十五页。§1.2平行投影的基本性质§1.2.1同素性直线——投影一般仍是直线。点——投影永远是点。AaBb第十八页，共九十五页。AaBb若点在直线上，则该点的投影一定在该直线的投影上。§1.2.2从属性不变cC第十九页，共九十五页。两平行直线的投影一般仍平行AB//CD=ab//cd§1.2.3平行性不变第二十页，共九十五页。一条直线上任意三个点的简单比是平行投影的不变量。§1.2.4简单比不变AC/BC=ac/bcAaBbcC第...
