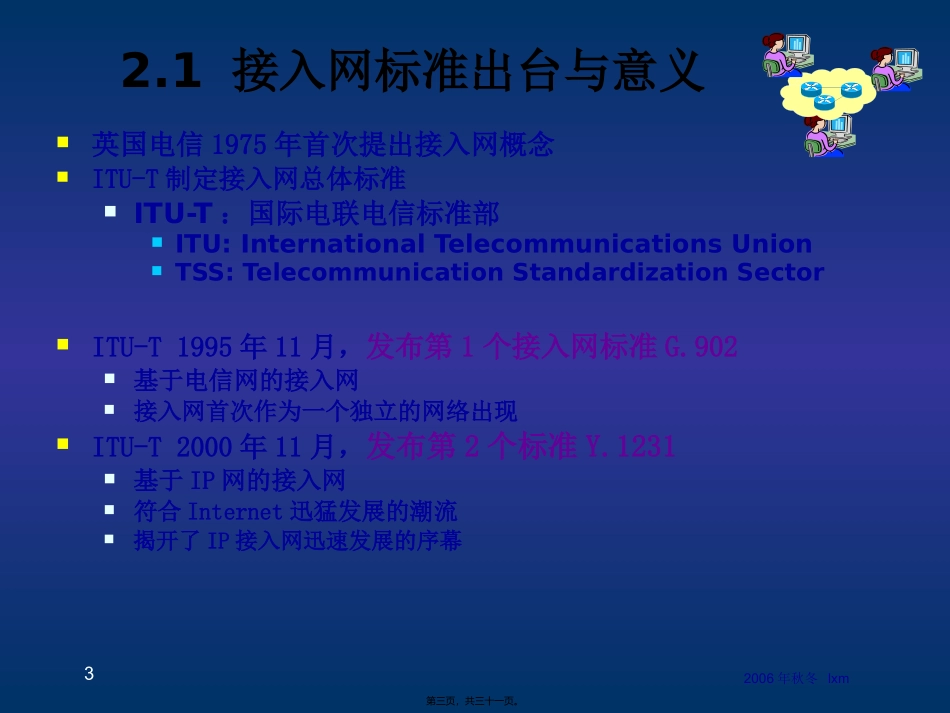

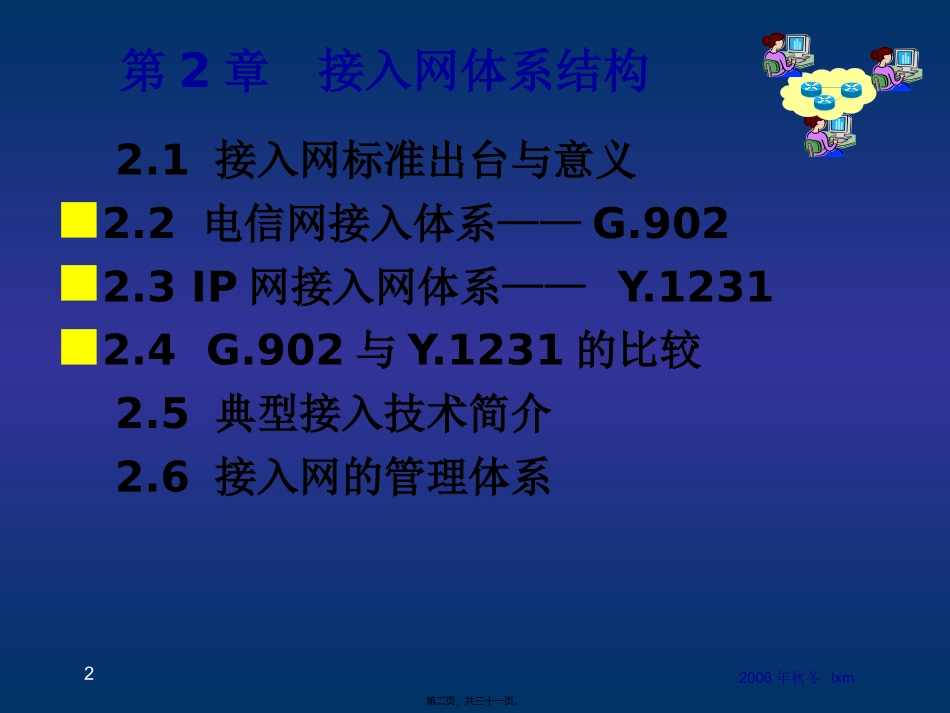

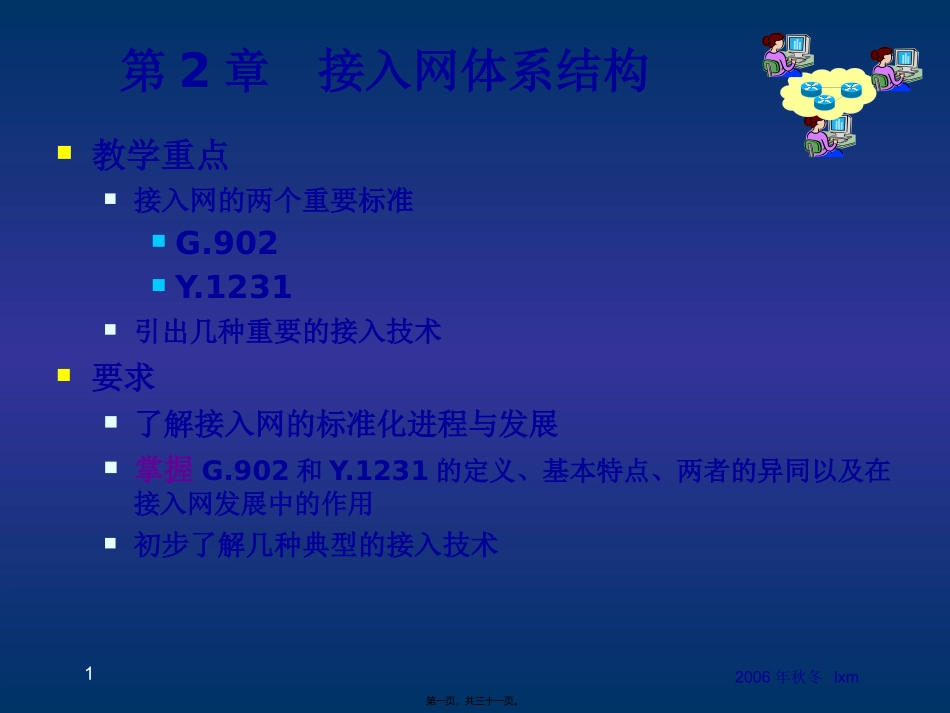

1第2章接入网体系结构教学重点接入网的两个重要标准G.902Y.1231引出几种重要的接入技术要求了解接入网的标准化进程与发展掌握G.902和Y.1231的定义、基本特点、两者的异同以及在接入网发展中的作用初步了解几种典型的接入技术2006年秋冬lxm第一页，共三十一页。2第2章接入网体系结构2.1接入网标准出台与意义2.2电信网接入体系——G.9022.3IP网接入网体系——Y.12312.4G.902与Y.1231的比较2.5典型接入技术简介2.6接入网的管理体系2006年秋冬lxm第二页，共三十一页。32.1接入网标准出台与意义英国电信1975年首次提出接入网概念ITU-T制定接入网总体标准ITU-T：国际电联电信标准部ITU:InternationalTelecommunicationsUnionTSS:TelecommunicationStandardizationSectorITU-T1995年11月，发布第1个接入网标准G.902基于电信网的接入网接入网首次作为一个独立的网络出现ITU-T2000年11月，发布第2个标准Y.1231基于IP网的接入网符合Internet迅猛发展的潮流揭开了IP接入网迅速发展的序幕2006年秋冬lxm第三页，共三十一页。4电信网接入体系:G.902建议概述定义了接入网的总体框架结构定义的是基于电信网的接入网的框架定义了接入网的：体系结构和功能接入类型管理和业务节点着重从功能的角度对接入网进行描述2006年秋冬lxm第四页，共三十一页。5电信接入网的定义接入网(AN)接入网(AN)是由一系列实体（诸如线缆装置和传输设施等）组成的、提供所需传送承载能力的一个实施系统。在一个业务节点接口(SNI)与之相关联的每一个用户网络接口(UNI)之间提供电信业务的所需的传送能力。接入网可以经由一个Q3接口进行配置和管理一个接入网实现UNI和SNI的数量和类型原则上没有限制。接入网不解释用户信令。2006年秋冬lxm第五页，共三十一页。6电信接入网结构与定界G.902定义的接入网范围由三个接口定界：用户网络接口UNI:UserNetworkInterface业务节点接口SNI：ServiceNodeInterface电信管理接口:Q3电信管理网接入网AN接入网AN业务节点SNUNISNIQ3Q32006年秋冬lxm第六页，共三十一页。7电信接入网的接口用户网络接口UNI连接用户与接入网之间的接口类型：单一UNI和共享UNI业务节点接口SNI连接接入网与业务节点之间的接口典型的SNI如：Z接口，V接口，ATM接口等业务节点SN业务节点（SN）是提供业务的实体如对交换业务：SN提供接入呼叫和连接控制信令、接入连接及资源处理2006年秋冬lxm第七页，共三十一页。8电信接入网的接口电信管理接口Q3连接电信管理网与电信网其他部分的标准接口电信管理网通过Q3接口实施对接入网的管理与协调管理包括用户端口功能的管理运送功能的管理业务端口功能的管理注意：指对接入网的管理，而非对用户的管理2006年秋冬lxm第八页，共三十一页。9电信接入网的功能可归纳为两大功能群:传送功能、系统管理功能传送功能TF包括UPF、SPF、CF承载并运送业务，UPF/SPF/CF主要是适配功能，是TF的外围功能系统管理功能STM供TMN进行系统管理SNIAN-SMFUPFCFTFCFSPFUNIQ3AN2006年秋冬lxm第九页，共三十一页。10电信接入网在电信网中的位置电信网组成接入网、交换网、传输网通常将交换网和传输网合称为电信核心网电信接入网是用户到电信核心网的承载电信业务的一系列实体用户终端接入网电信核心网接入网用户终端UNISNIUNISNI2006年秋冬lxm第十页，共三十一页。11电信接入网在电信网中的位置最初的接入网——用户环路程控交换机交接盒分线盒用户终端主干系统配线系统引入线数千米数百米数十米接入网UNISNI2006年秋冬lxm第十一页，共三十一页。12Y.1231建议概述2000年11月由ITU-T通过定义了IP接入网的总体框架结构Y.1231建议的主要内容IP接入网定义参考模型IP高层网络结构和模型IP接入网支持的接入类型及接口承载能力与功能比G.902有较大的发展如今的接入技术几乎都是基于IP接入网2006年秋冬lxm第十二页，共三十一页。13IP接入网的定义IP接入网由网络实体组成提供所需接入能力的一个实施系统，用于在一个“IP用户”和一个“IP服...
