生成树协议原理与应用 教学培训课件VIP免费

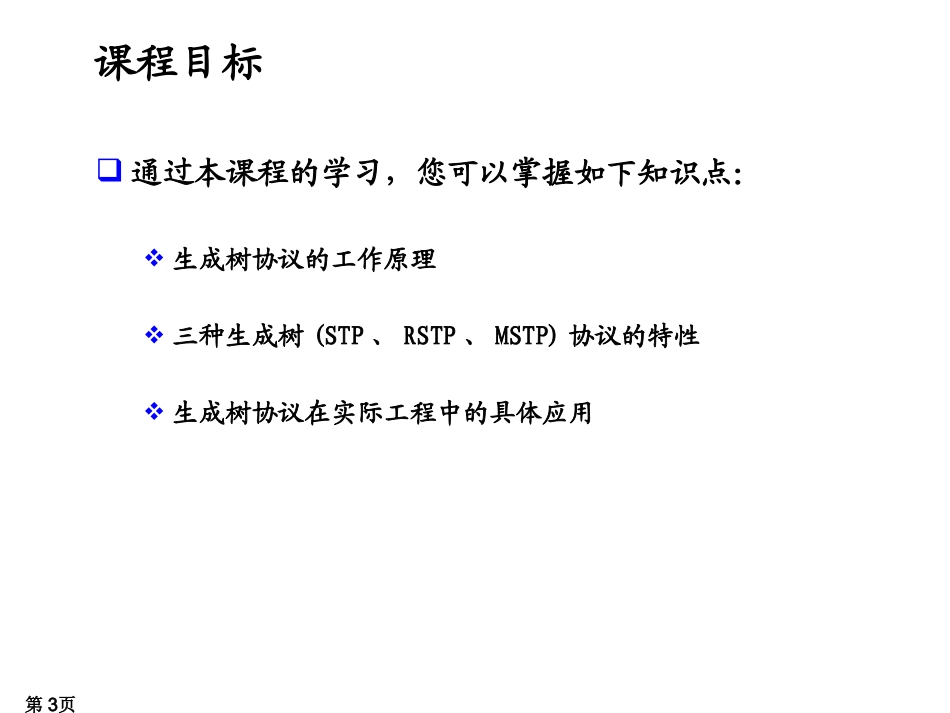

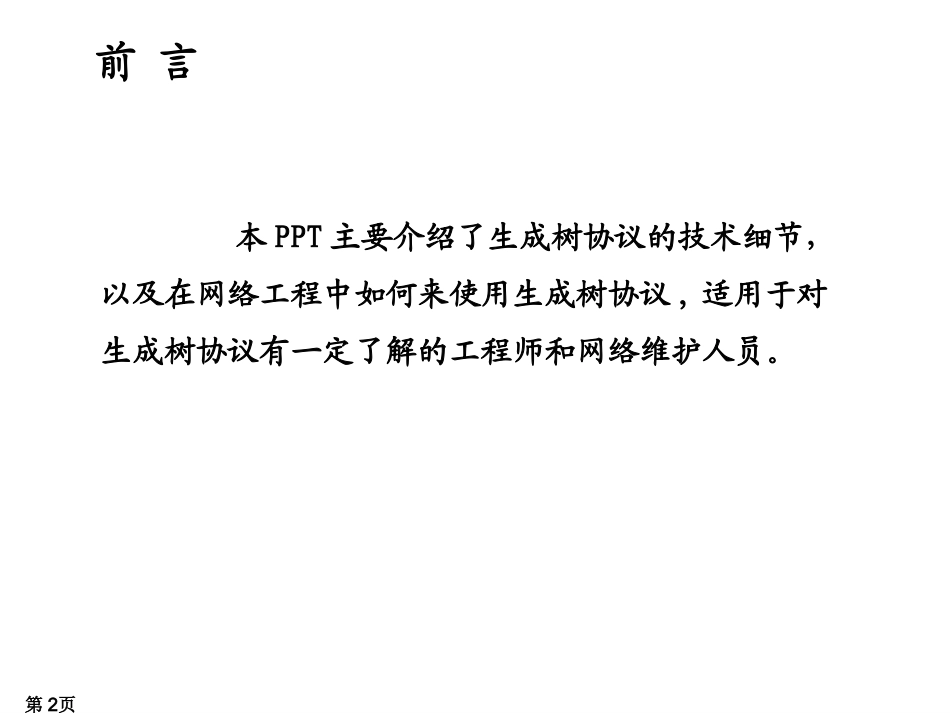

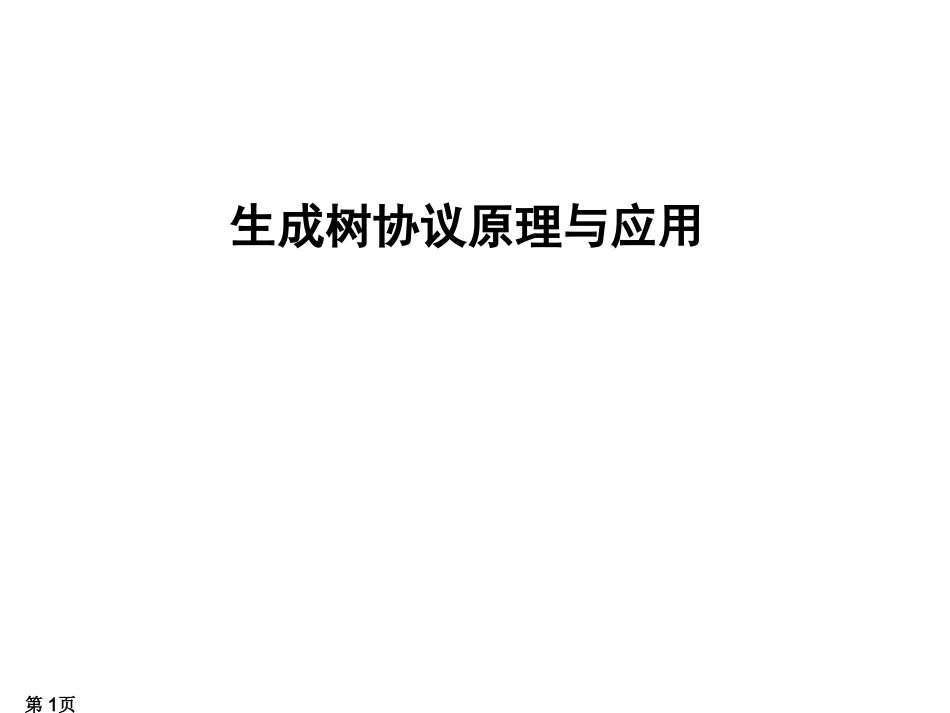

第1页生成树协议原理与应用第2页前言本PPT主要介绍了生成树协议的技术细节，以及在网络工程中如何来使用生成树协议,适用于对生成树协议有一定了解的工程师和网络维护人员。第3页课程目标通过本课程的学习，您可以掌握如下知识点：生成树协议的工作原理三种生成树(STP、RSTP、MSTP)协议的特性生成树协议在实际工程中的具体应用第4页提纲生成树协议综述STP协议概述RSTP协议概述MSTP协议概述生成树协议在实际工程中的应用第5页生成树综述生成树协议的产生背景LAN1LAN2存在单点故障冗余的设计又会带来环路,导致广播风暴第6页生成树综述生成树协议的分类生成树协议的分类，按照产生的时间先后顺序为STP、RSTP、MSTP生成树协议所遵循的IEEE标准三种生成树所遵循的IEEE标准分别为STP-IEEE802.3d，RSTP-IEEE802.3W，MSTP-IEEE802.3S第7页提纲生成树协议综述STP协议概述RSTP协议概述MSTP协议概述生成树在实际工程中的应用第8页STP概述STP是怎样的一个协议呢?通过阻断冗余链路将一个有环路的桥接网络修剪成一个无环路的树型拓扑结构,这样既解决了环路问题，又能在某条活动(active)的链路断开时,通过激活被阻断的冗余链路重新修剪拓扑结构以恢复网络的连通.LAN1LAN2该链路处于阻塞状态该链路重新被激活第9页STP工作原理基本思想:在网桥之间传递配置消息(BPDU),网桥利用收到的配置消息做以下工作:从网络中的所有网桥中,选出一个作为根网桥(root)计算本网桥到根网桥的最短路径网桥选择一个根端口,该端口给出的路径是此网桥到根桥的最短路径选择除根端口之外的转发端口（指定端口）第10页配置消息介绍配置消息也被称做桥协议数据单元(BPDU)主要内容包括:根网桥的Identifier(RootID)从本网桥到根网桥的最小路径开销(RootPathCost)发送该配置消息的网桥的Identifier发送该配置消息的网桥的指定端口的Identifier即(RootID,RootPathCost,BridgeID,PortID)第11页配置消息格式字节数域2Protocolid1Version1Messagetype1Flags8Rootid4RootPathCost8Bridgeid2Portid2Messageage2Maximumtime2Hellotime2ForwarddelayDMASMAL/TLLCHeaderPayloadDMA:目的MAC地址配置消息的目的地址是一个固定的组播地址(0x0180c2000000)SMA:源MAC地址即发送该配置消息的桥MAC地址L/T:帧长LLCHeader:配置消息固定的链路头Payload:BPDU数据第12页如何利用配置消息工作?主要工作有:选择根桥RootID:最优配置消息的RootID计算到根桥的最短路径开销RootPathCost:如果自己是根桥,则最短路径开销为0,否则为它所收到的最优配置消息的RootPathCost与收到该配置消息的端口开销之和.更新配置消息:更新RootID、RootPathCost等参数，交换机继续广播发送新配置信息。选择根端口RootPort:如果自己是根桥,则根端口为0,否则根端口为收到最优配置消息的那个端口选择指定端口:包括在生成树上处于转发状态的其他端口从指定端口发送更优的配置消息第13页如何确定最优的配置消息配置消息的优先级比较原则:假定有两条配置消息C1和C2,则:如果C1的RootID小于C2的RootID,则C1优于C2如果C1和C2的RootID相同,但C1的RootPathCost小于C2,则C1优于C2如果C1和C2的RootID和RootPathCost相同,但C1的发送网桥ID小于C2,则C1优于C2如果C1和C2的RootID、RootPathCost和发送网桥ID相同,但C1的发送网桥的PortID小于C2,则C1优于C2第14页配置消息处理示例一根据收到的配置消息,选举了根桥（桥ID=23）,更新自己的配置消息为(23,15,50)接收到最优配置消息的端口为根端口，选择Port4为根端口用自己更新后的配置消息与从Port1、Port2、Port3上收到的配置消息比较，比较结果:自己的配置消息优于从Port1、Port2收到的配置消息，从Port3上收到的配置消息优于自己的配置消息，因此将Port1、Port2置为指定端口,将Port3置为阻塞端口从Port1和Port2发送新的配置消息(23,15,50)port1port2port3port4BridgeID=5032，0，3223，18，2023，14，8023，14，70BlockingRootDesignateDesignate23，15，5023，15，50第15页链路故障处理HelloTime网桥从指定端口以Hello...
