第四节 组合体的尺寸标注 教学课件VIP免费

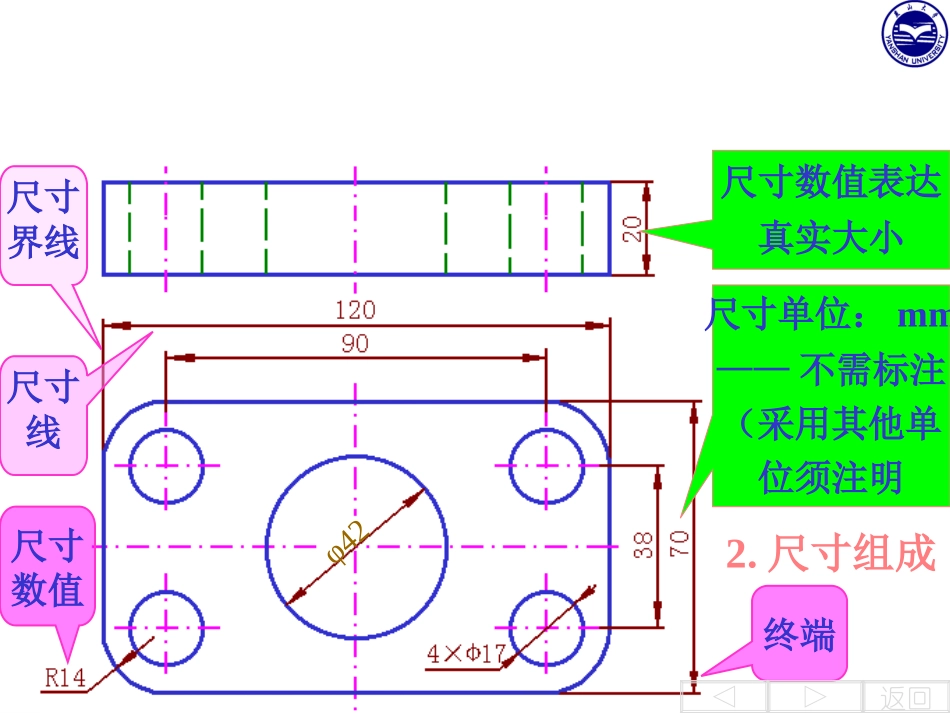

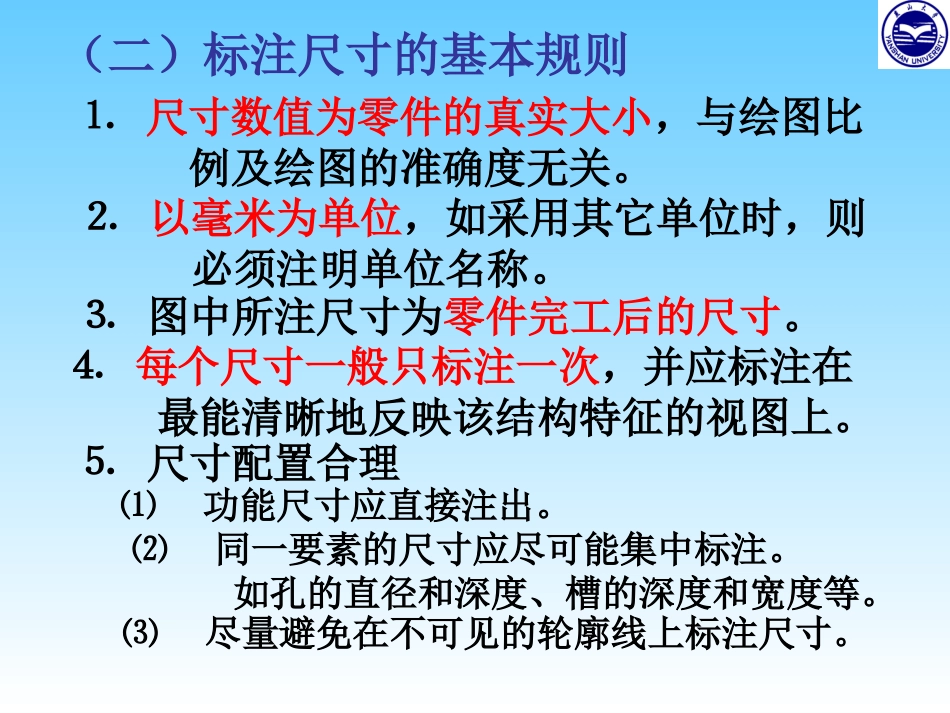

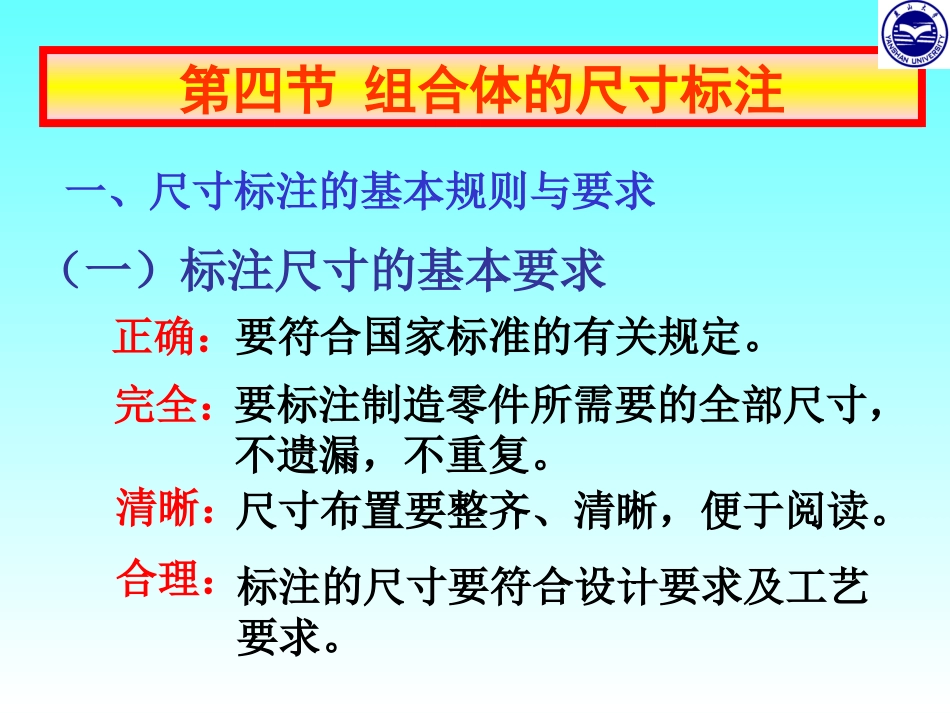

（一）标注尺寸的基本要求正确：完全：要符合国家标准的有关规定。要标注制造零件所需要的全部尺寸，不遗漏，不重复。清晰：尺寸布置要整齐、清晰，便于阅读。合理：标注的尺寸要符合设计要求及工艺要求。第四节组合体的尺寸标注一、尺寸标注的基本规则与要求⒉以毫米为单位，如采用其它单位时，则必须注明单位名称。⒊图中所注尺寸为零件完工后的尺寸。⒋每个尺寸一般只标注一次，并应标注在最能清晰地反映该结构特征的视图上。⒌尺寸配置合理⑴功能尺寸应直接注出。⑵同一要素的尺寸应尽可能集中标注。如孔的直径和深度、槽的深度和宽度等。⑶尽量避免在不可见的轮廓线上标注尺寸。（二）标注尺寸的基本规则⒈尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。φ42尺寸数值表达真实大小尺寸单位：mm——不需标注（采用其他单位须注明2.尺寸组成尺寸界线尺寸线尺寸数值终端返回这些间距＞7毫米，最好不超过10毫米。尺寸界线尺寸线尺寸界线超出箭头约2毫米（三）尺寸三要素⒈尺寸界线尺寸界线为细实线，并应由轮廓线、轴线或对称中心线处引出，也可用这些线代替。⑴尺寸线为细实线，一端或两端带有终端符号（箭头斜线）。⒉尺寸线⑵尺寸线不能用其它图线代替，也不得与其它图线重合。1.5×45°⑶标注线性尺寸时尺寸线必须与所标注的线段平行。⒊尺寸数字⑴一般应注在尺寸线的上方，也可注在尺寸线的中断处。水平方向字头向上，垂直方向字头向左。101.5×45°16203589尺寸数字数字高度3.5毫米尺寸线这些间距＞7毫米最好不超过10毫米。尺寸界线超出箭头约2毫米尺寸界线8989891610中心线断开30°1616161616161616⑵线性尺寸数字的方向，一般应按上图所示方向注写，并尽可能避免在图示30°范围内标注尺寸，无法避免时应引出标注。⑶尺寸数字不可被任何图线所通过，否则必须将该图线断开。（四）角度、直径、半径尺寸的标注。⒈角度尺寸⑴尺寸线应画成圆弧，其圆心是该角的顶点。尺寸界线沿径向引出。⑵角度数字一律水平写。5°90°60°25°S10101010555⒉直径尺寸⑴标注直径尺寸时，应在尺寸数字前加注符号。⑵标注球面直径时，应在符号前加注符号S。20R10⒊半径尺寸⑴标注半径尺寸时，应在尺寸数字前加注符号R。⑶标注球面半径时，应在符号R前加注符号S。R9R7R6R5R3R6R10⑵应标注在是圆弧的视图上。×⒋狭小部位尺寸35532●●●●33553二、组合体的尺寸注法1.组合体尺寸标注的基本要求:完整、正确、清晰(1).尺寸标注要完整，要能完全确定出物体的形状和大小，不遗漏，不重复。(2).尺寸标注符合国家标准的规定，即严格遵守国家标准《机械制图》(GB4458.4-84)的规定。(3).尺寸标注要合理，安排要清晰。2.组合体尺寸注法：(1).定形尺寸（形体分析）(2).定位尺寸（确定基准）(3).总体尺寸（总长、总宽、总高）上一级（1）常见形体的定形尺寸3010203010（28.5）25143025143025S25（2）常见形体的定位尺寸⑴一组孔的定位尺寸⑶立方体的定位尺寸⑵圆柱体的定位尺寸基准基准基准⑶基准基准⑴基准基准基准⑵定形尺寸定位尺寸尺寸基准返回返回尺寸标注正误对比三、标注尺寸应注意的问题上一级1.交线上不应直接注尺寸。2.同一形体的尺寸应该尽量集中标注在一、两个视图上。3.尺寸应该标注在反映形体特征的视图上。4.同轴回转体的直径，应尽量标注在非圆视图上。5.相互平行的尺寸，要使小尺寸靠近图形，大尺寸依次向外排列，避免尺寸线和尺寸线或尺寸界线相交。6.尺寸应该尽可能标注在轮廓线外面，应该尽量避免在虚线上标注尺寸。常见错误标注上一级2.交线上不应直接注尺寸1.交线上不应直接注尺寸φ425.相互平行的尺寸，要使小尺寸靠近图形，大尺寸依次向外排列，避免尺寸线和尺寸线或尺寸界线相交。6.尺寸应该尽可能标注在轮廓线外面,应该尽量避免在虚线上标注尺寸。要标注总体尺寸的图例返回四、标注尺寸举例标注尺寸的步骤：1.进行形体分析。该组合体可以分解为底板、圆柱筒、支承板、肋板、小柱圆筒五个基本部分。2.逐个标注形体的定形尺寸。3.选定尺寸基准，选择底板底面为高度方向的基准，选择通过圆筒轴线的对称平面为...
