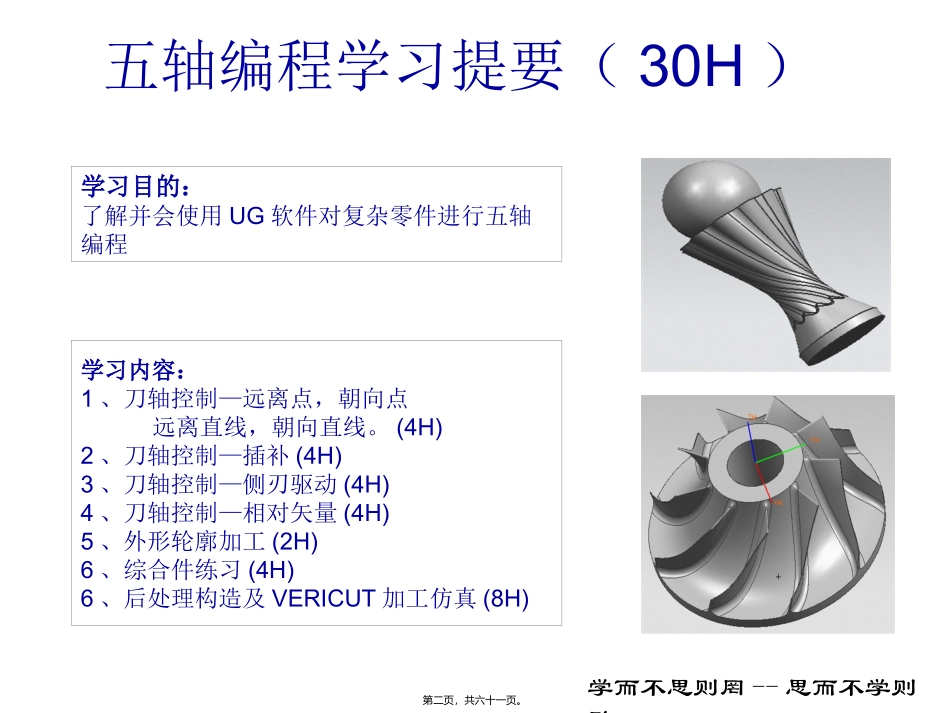

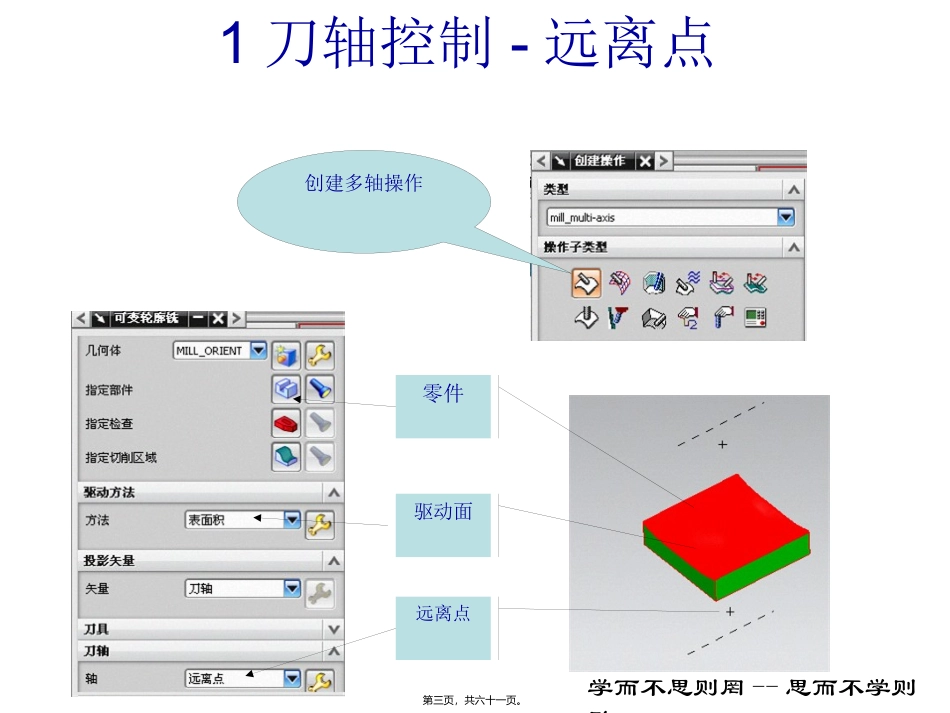

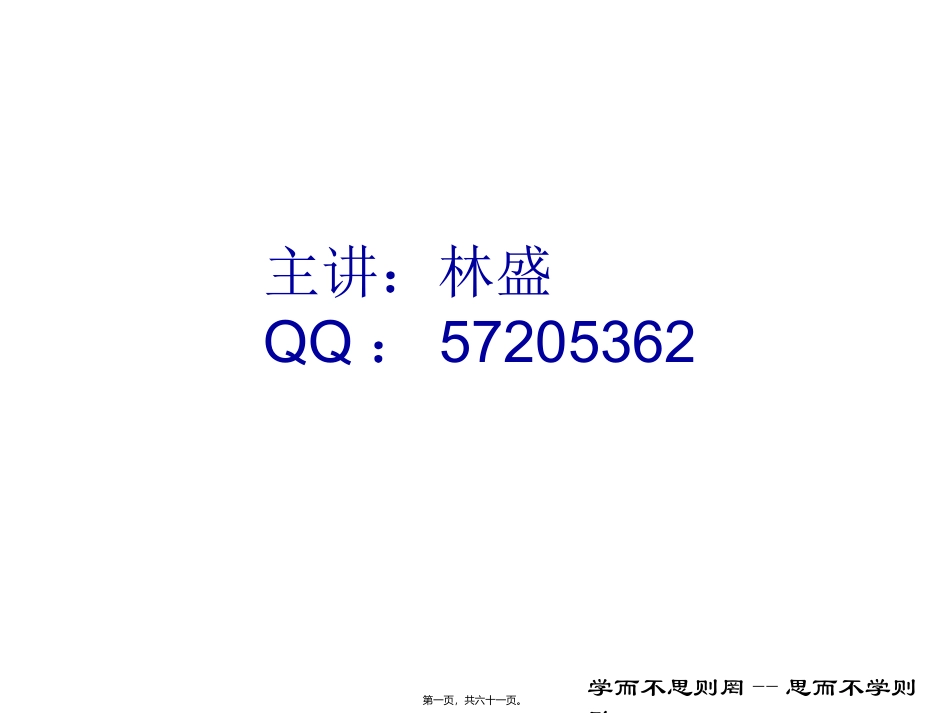

学而不思则罔--思而不学则殆主讲：林盛QQ：57205362第一页，共六十一页。学而不思则罔--思而不学则殆五轴编程学习提要（30H）学习内容：1、刀轴控制—远离点，朝向点远离直线，朝向直线。(4H)2、刀轴控制—插补(4H)3、刀轴控制—侧刃驱动(4H)4、刀轴控制—相对矢量(4H)5、外形轮廓加工(2H)6、综合件练习(4H)6、后处理构造及VERICUT加工仿真(8H)学习目的：了解并会使用UG软件对复杂零件进行五轴编程第二页，共六十一页。学而不思则罔--思而不学则殆1刀轴控制-远离点零件驱动面远离点创建多轴操作第三页，共六十一页。学而不思则罔--思而不学则殆1刀轴控制-远离点远离点：刀尖指向某个点产生刀具轨迹，用于5轴加工远离点第四页，共六十一页。学而不思则罔--思而不学则殆1刀轴控制-朝向点朝向点：刀背指向某个点产生刀具轨迹，用于5轴加工朝向点第五页，共六十一页。学而不思则罔--思而不学则殆1刀轴控制-远离直线离开直线：刀尖指向某条直线产生刀具轨迹，用于4轴加工远离直线第六页，共六十一页。学而不思则罔--思而不学则殆1刀轴控制-朝向直线朝向直线：刀背指向某条直线产生刀具轨迹，用于4轴加工朝向直线第七页，共六十一页。学而不思则罔--思而不学则殆1刀轴远离直线-案例1驱动曲线：刀具沿着曲线走远离直线：刀尖指向直线零件切削区域第八页，共六十一页。学而不思则罔--思而不学则殆1刀轴远离直线-案例1分层切削第九页，共六十一页。学而不思则罔--思而不学则殆1刀轴远离直线-案例1零件和驱动面均选择侧壁面沿驱动面的法向投影产生刀轨到零件面上远离直线：刀尖指向直线如果导轨异常，则不选择部件第十页，共六十一页。学而不思则罔--思而不学则殆1刀轴远离直线-案例1分层切削第十一页，共六十一页。学而不思则罔--思而不学则殆1刀轴远离直线-案例2驱动面零部件平行刀轨粗加工当零件表面较复杂时，无法选取加工驱动表面，必须做辅助面.驱动面可以不是零件面远离直线：刀尖指向直线第十二页，共六十一页。学而不思则罔--思而不学则殆1刀轴远离直线-案例2选择单个曲面为驱动面平行刀轨精加工第十三页，共六十一页。学而不思则罔--思而不学则殆1刀轴朝向点-案例3零件驱动面朝向点第十四页，共六十一页。学而不思则罔--思而不学则殆1刀轴朝向点-案例3这两处刀具干涉，刀轨下不去调整曲面百分比，使加工区域减小，获得光滑刀轨第十五页，共六十一页。学而不思则罔--思而不学则殆2刀轴插补-案例1修改刀具矢量方向不需要指定部件驱动面第十六页，共六十一页。学而不思则罔--思而不学则殆2刀轴插补-案例1设置切入切出第十七页，共六十一页。学而不思则罔--思而不学则殆2刀轴插补-案例2辅助造型在曲面上构建曲线第十八页，共六十一页。学而不思则罔--思而不学则殆2刀轴插补-案例2辅助造型旋转曲线构建曲面在旋转曲面上构建曲线网格构建网格曲面如果直接在原来的曲面上构建曲线会出现异常现象利用网格曲面作为驱动面能够获得光顺的刀路面的质量决定刀轨的质量第十九页，共六十一页。学而不思则罔--思而不学则殆2刀轴插补-案例2如果曲面质量不好，指定部件后得到的刀轨质量不好不指定部件，利用检查体防止过切碰撞第二十页，共六十一页。学而不思则罔--思而不学则殆2刀轴插补-案例2箭头朝向表面外侧，如果箭头朝向内侧就点击材料反向，使其朝向外侧第二十一页，共六十一页。学而不思则罔--思而不学则殆2刀轴插补-案例2视图方向定义矢量。刀轴控制不需要很精确，只要不干涉，机床能实现就可以了，所以这是定义刀轴方向非常方便的功能。根据需要编辑各点的刀轴方向，也可以在需要的地方添加新的刀轴控制点第二十二页，共六十一页。学而不思则罔--思而不学则殆2刀轴插补-案例2生成刀具轨迹，刀轴偏摆量越小，加工效率越高。第二十三页，共六十一页。学而不思则罔--思而不学则殆2刀轴插补-案例2旋转刀轨，获得各个槽的加工程序，两个刀轨要接起，否则会有残料第二十四页，共六十一页。学而不思则罔--思而不学则殆2刀轴插补-案例3第二十五页，共六十一页。学而不思则罔--思而不学则殆3刀轴侧刃驱动1部件选择底面驱动面为周边部件几何引导刀尖运动，驱动面引导刀具侧刃运动刀轴第二十六页，共六...
