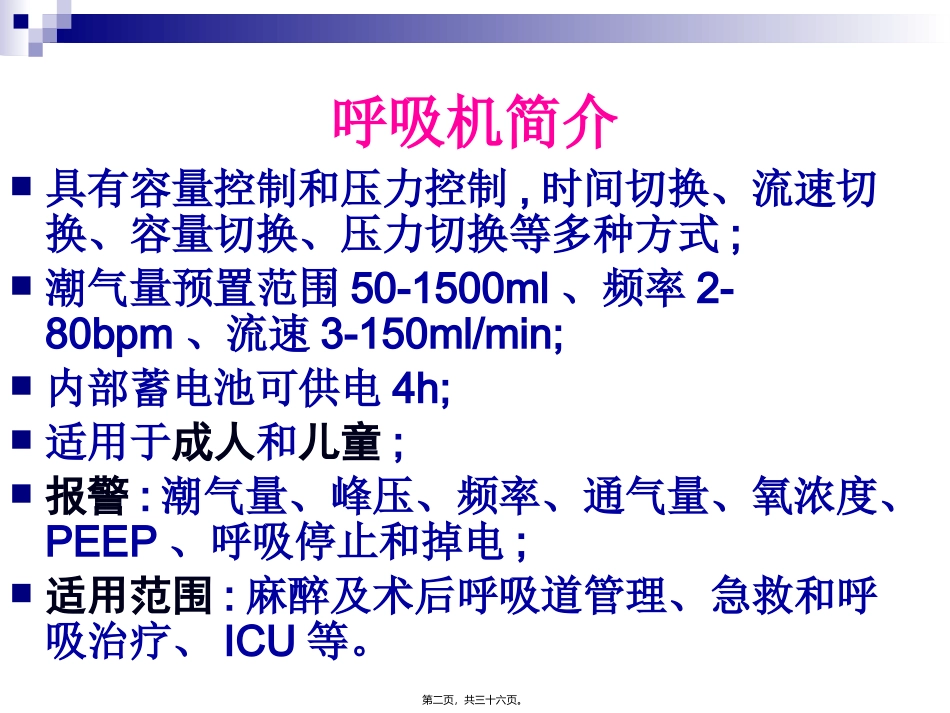

WDH-1呼吸机的使用陈世兰2022.9第一页，共三十六页。呼吸机简介具有容量控制和压力控制,时间切换、流速切换、容量切换、压力切换等多种方式;潮气量预置范围50-1500ml、频率2-80bpm、流速3-150ml/min;内部蓄电池可供电4h;适用于成人和儿童;报警:潮气量、峰压、频率、通气量、氧浓度、PEEP、呼吸停止和掉电;适用范围:麻醉及术后呼吸道管理、急救和呼吸治疗、ICU等。第二页，共三十六页。构成第三页，共三十六页。第四页，共三十六页。第五页，共三十六页。气路连接短波纹管连接主机吸气接口与湿化器上细菌过滤罐；用一条长波纹管从湿化器中心出口连接到一个疏水瓶，再通过一长波纹管连接到三通；用另一长波纹管从呼气接口连接到一个疏水瓶，再通过一长波纹管连接到三通；三通连接微型管和弯接管，然后挂到机械臂的挂钩上；取压管用管路卡连接主机取压口和呼气回路上。第六页，共三十六页。第七页，共三十六页。第八页，共三十六页。第九页，共三十六页。操作开机：插电源→开压缩机开关→开主机反面开关关机：先关闭工作模式→关主机反面开关→关压缩机开关模式选择及参数调节：报警调节：△上移键▽下移键调节光标◎旋钮顺时针增加参数，逆时针减少参数，按压确定参数；模式时顺时针开启ON，逆时针关闭OFF第十页，共三十六页。操作查看曲线及调节显示标尺﹡按压“曲线〞键，机器切换到曲线显示界面，显示气道压力和吸气流速；→﹡s为时间标尺，旋钮顺时针旋转并按压为10s，逆时针旋转并按压为5s；第十一页，共三十六页。操作静音报警发生时，按压静音键会停止2分钟声音，假设2分钟内有新的报警产生，机器会立刻发出声音报警，2分钟后仍有报警发生，机器会重新发出声音报警。掉电报警：当发生断电时，机器发出连续声音报警，液晶屏上交流电源标志闪烁。第十二页，共三十六页。模式介绍A/C〔辅助/控制通气〕：整个呼吸完全由机器控制，适合于无自主呼吸的病人或自主呼吸很微弱的病人，需要打掉自主呼吸的病人可在打掉自主呼吸后使用此模式。SIMV〔同步间歇指令呼吸〕：适用于有自主呼吸，但不很完善的情况，可保证病人的最低呼吸需求，又可让病人自主呼吸，对病人进行呼吸锻炼，可作为撤机过渡时使用。PCV〔压力控制通气〕：为定压型时间切换模式，在病人没有自主呼吸或自主呼吸微弱的情况下使用，具有平安潮气量功能，可比A/C模式降低气道峰压，并可翻开远端小气道和肺泡，但不能保证潮气量的稳定。第十三页，共三十六页。模式介绍PSV〔压力支持通气〕：需在病人有自主呼吸并且能够触发机器时使用，常用于术后呼吸困难，呼吸肌无力或准备撤机时使用，具有平安潮气量功能，还有备用频率呼吸功能，当病人没有自主呼吸产生呼吸停止报警后，机器按照备用频率和设定支持压力给送气。MMV〔增强型的分钟指令通气〕：确保病人的最低分钟通气量，自动调节支持压力〔PEEP＋0.3kpa～峰压上限-0.3kpa〕，既适用于无自主呼吸的病人，也适用于有自主呼吸，时控制呼吸和自主呼吸相结合的一种模式。可以在病人自主呼吸不稳定或撤机的情况下使用。第十四页，共三十六页。参数说明A/C模式﹡吸气波形：机器吸气的流速波形，可选择方形波或减速波，减速波结束值为起始值的50%。﹡潮气量Vt：机器在一个呼吸周期内送入的气量，一般6-8ml/kg,递进单位为10ml。﹡频率f：每分钟呼吸次数，一般2-20bpm。﹡吸呼比1/E：吸气时间与呼气时间的比值，一般1:1-3。﹡吸气平台：机器送气完毕到病人呼气之间间隔占吸气时间的百分比，一般0-50%。OFF为屏气关闭。第十五页，共三十六页。A/C模式﹡PEEP：病人呼气完毕后的气道压力，一般为0.1-2.0kpa。OFF为关闭。﹡触发灵敏度：以PEEP为基准，在气道压力低于PEEP压力触发灵敏度设定的数值时，将机器触发。一般为0-1.0kpa。OFF为关闭。﹡叹息：每50次送气，送叹息倍数的设定潮气量，一般为1.0-2.0。﹡氧浓度：一般为21-100%。第十六页，共三十六页。参数说明SIMV模式﹡Vt：6-8ml/kg﹡吸气时间T：0.2-10s﹡SIMV频率：每分钟最少送气次数，一般为1-20bpm﹡PEEP：同A/C﹡触发灵敏度：同A/C﹡自主支持压力...
