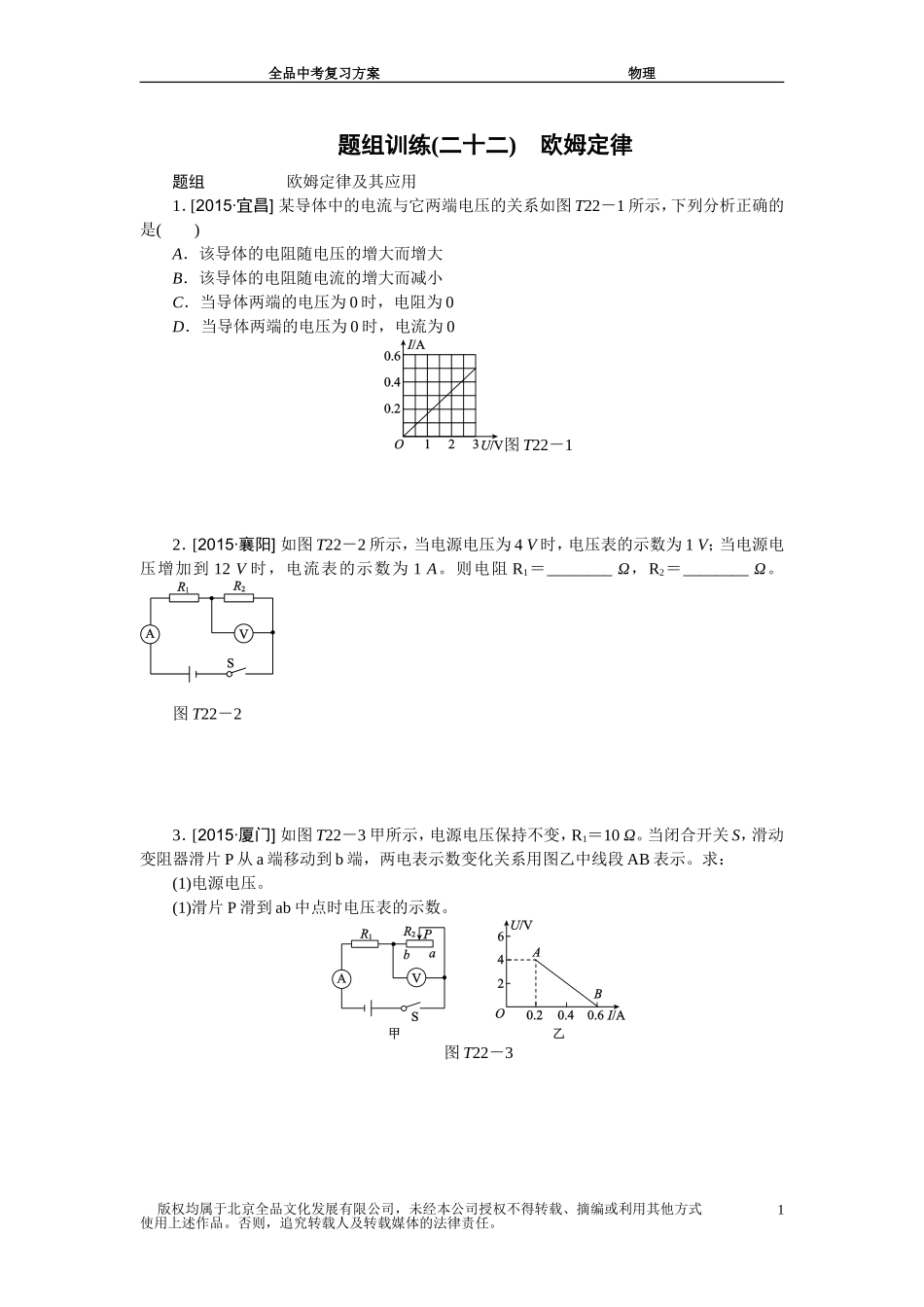

全品中考复习方案物理题组训练(二十二)欧姆定律题组欧姆定律及其应用1．[2015·宜昌]某导体中的电流与它两端电压的关系如图T22－1所示，下列分析正确的是()A．该导体的电阻随电压的增大而增大B．该导体的电阻随电流的增大而减小C．当导体两端的电压为0时，电阻为0D．当导体两端的电压为0时，电流为0图T22－12．[2015·襄阳]如图T22－2所示，当电源电压为4V时，电压表的示数为1V；当电源电压增加到12V时，电流表的示数为1A。则电阻R1＝________Ω，R2＝________Ω。图T22－23．[2015·厦门]如图T22－3甲所示，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P从a端移动到b端，两电表示数变化关系用图乙中线段AB表示。求：(1)电源电压。(1)滑片P滑到ab中点时电压表的示数。图T22－3版权均属于北京全品文化发展有限公司，未经本公司授权不得转载、摘编或利用其他方式使用上述作品。否则，追究转载人及转载媒体的法律责任。1全品中考复习方案物理第22课时欧姆定律1．D2．933．(1)当滑动变阻器滑片P在b端时，R1两端电压即为电源电压。由欧姆定律I＝得：U＝IR1＝0.6A×10Ω＝6V。(2)由图乙知，当滑动变阻器滑片P在a端时，Uab＝4V，Iab＝0.2A，滑动变阻器最大阻值：R2＝＝＝20Ω；滑片P滑到ab中点时，R中＝＝10Ω；由于R中＝R1，所以U中＝U1＝＝3V。版权均属于北京全品文化发展有限公司，未经本公司授权不得转载、摘编或利用其他方式使用上述作品。否则，追究转载人及转载媒体的法律责任。2
