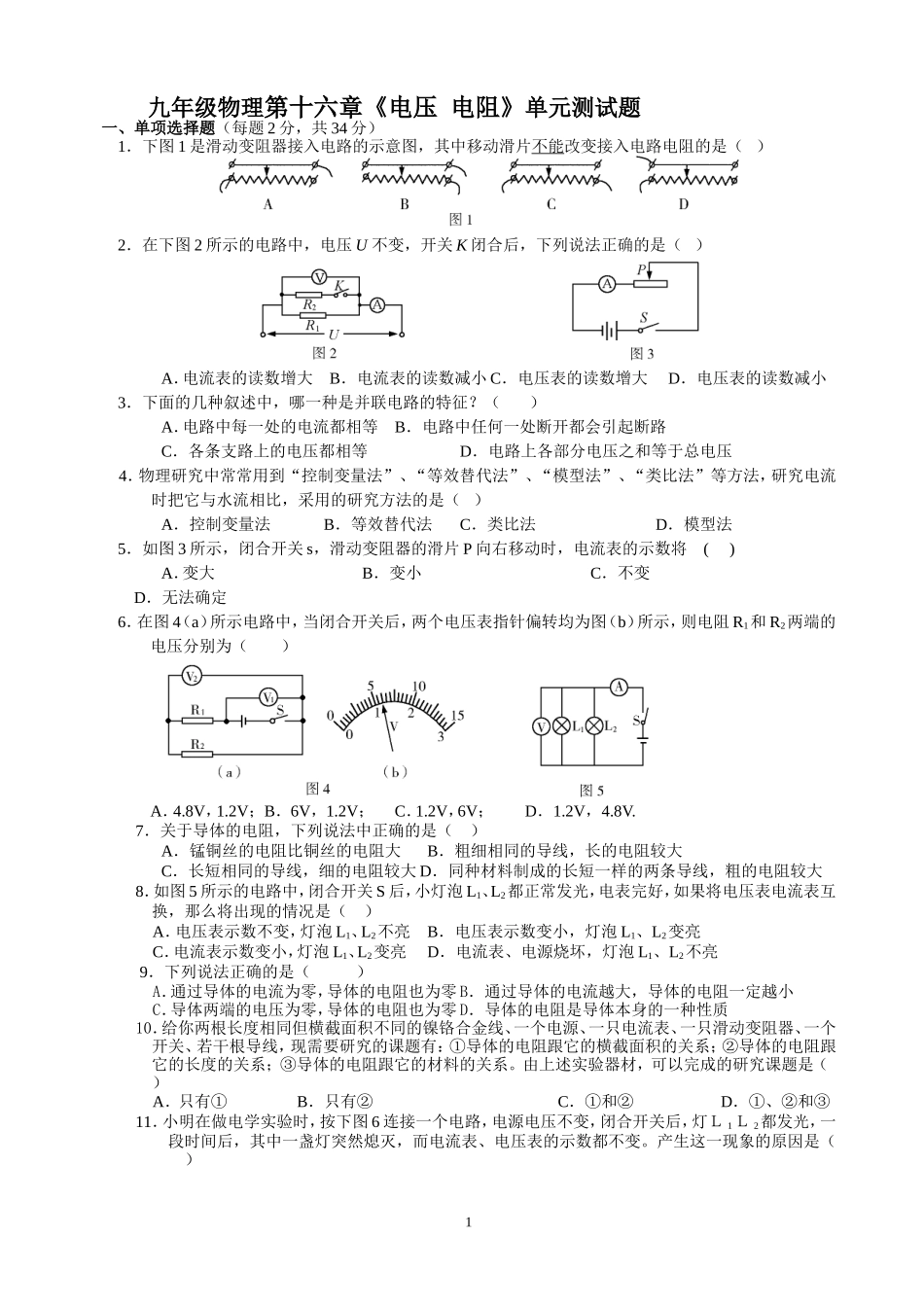

九年级物理第十六章《电压电阻》单元测试题一、单项选择题（每题2分，共34分）1．下图1是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（）2．在下图2所示的电路中，电压U不变，开关K闭合后，下列说法正确的是（）A．电流表的读数增大B．电流表的读数减小C．电压表的读数增大D．电压表的读数减小3．下面的几种叙述中，哪一种是并联电路的特征？（）A．电路中每一处的电流都相等B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等D．电路上各部分电压之和等于总电压4．物理研究中常常用到“控制变量法”、“等效替代法”、“模型法”、“类比法”等方法，研究电流时把它与水流相比，采用的研究方法的是（）A．控制变量法B．等效替代法C．类比法D．模型法5．如图3所示，闭合开关s，滑动变阻器的滑片P向右移动时，电流表的示数将()A．变大B．变小C．不变D．无法确定6．在图4（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V；B．6V，1.2V；C．1.2V，6V；D．1.2V，4.8V.7．关于导体的电阻，下列说法中正确的是（）A．锰铜丝的电阻比铜丝的电阻大B．粗细相同的导线，长的电阻较大C．长短相同的导线，细的电阻较大D．同种材料制成的长短一样的两条导线，粗的电阻较大8．如图5所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表电流表互换，那么将出现的情况是（）A．电压表示数不变，灯泡L1、L2不亮B．电压表示数变小，灯泡L1、L2变亮C．电流表示数变小，灯泡L1、L2变亮D．电流表、电源烧坏，灯泡L1、L2不亮9．下列说法正确的是（）A．通过导体的电流为零，导体的电阻也为零B．通过导体的电流越大，导体的电阻一定越小C．导体两端的电压为零，导体的电阻也为零D．导体的电阻是导体本身的一种性质10．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。由上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③11．小明在做电学实验时，按下图6连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（）1A．灯Ｌ1短路B．灯Ｌ2短路C．灯Ｌ1断路D．灯Ｌ2断路12．干电池是一种常用、方便的电源。以下关于干电池的说法中正确的是（）A．有的干电池提供直流电，有的干电池提供交流电B．常用的1号、2号、5号、7号干电池的电压随号数的增大而增大C．干电池是把电能转化为化学能的装置D．多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。所以，废弃的干电池应该集中分类处理13．某同学做电学实验时，不慎将电压表和电流表的位置对换，如图7，若开关闭合其后果是（）A．两表会被烧坏B．两表不会被烧坏C．电压表不会被烧坏,但无示数D．电压表不会被烧坏,电流表可能被烧坏14．如图8所示电路，电源电压不变，当开关闭合，滑动变阻器滑片P向右移动时，下列判断正确的是()A．电压表示数变大B．电流表A1的示数变小C．灯泡变暗D．电流表A2的示数变小15．如图9是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（）A．电源正极与a之间断路B．a、L1、b之间断路C．b、L2、c之间断路D．c与电源负极之间断路二、填空题（每空1分，共29分）1．通过实验探究发现，影响电阻大小因素不仅跟导体长度、横截面积有关，还跟和有关。2．如图13所示，电源、导线和开关都接触良好．闭合开关S后两灯均不亮，此时测得a、b间的电压为U，a、c间的电压也为U，b、c间的电压为零．由此可判断该电路的故障可能是．3．滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的.如图14甲所示，当滑片向C端移动时，它的电阻值（填“变大”、“变小”或“不变”）.电阻箱是一种能够表示出电阻值的变阻器，如图14乙中电...
